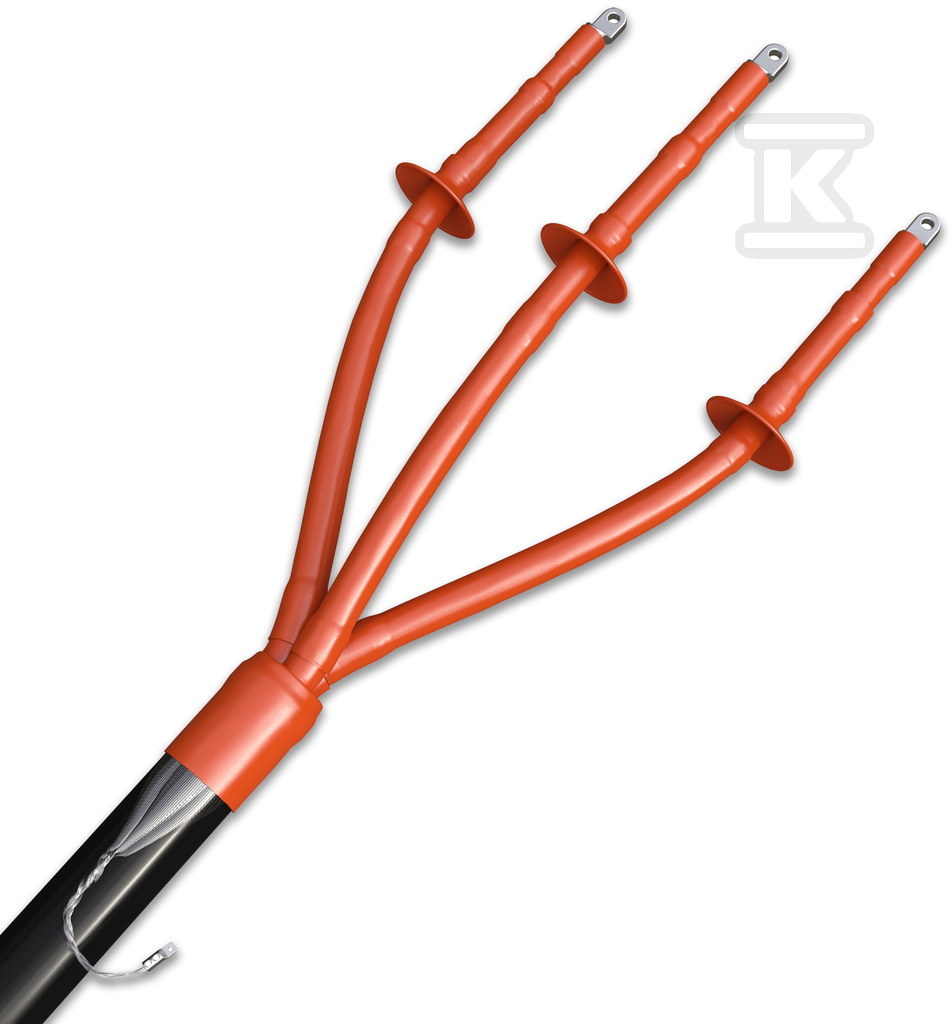

Głowica wnętrzowa dla kabla AXCES HITU3.2402

Zakończenie kabli AXCES 3-żyłowych wewnątrz pomieszczeń

Rozwiązanie przeznaczone do trwałego zakończenia kabli uniwersalnych 3-żyłowych typu AXCES w rozdzielniach i pomieszczeniach technicznych. Głowica wnętrzowa w technologii termokurczliwej pracuje z maksymalnym napięciem 12,7/22 (24) kV i jest przeznaczona dla żył Al/Cu o przekroju nominalnym 70-95 mm2. Przeznaczona jest wyłącznie do użytku wewnątrz pomieszczeń, nie nadaje się do zastosowań zewnętrznych. W ofercie ENSTO POL SP. Z O.O. występuje jako komplet na trzy fazy bez końcówek kablowych.

Konstrukcja termokurczliwa i komplet montażowy

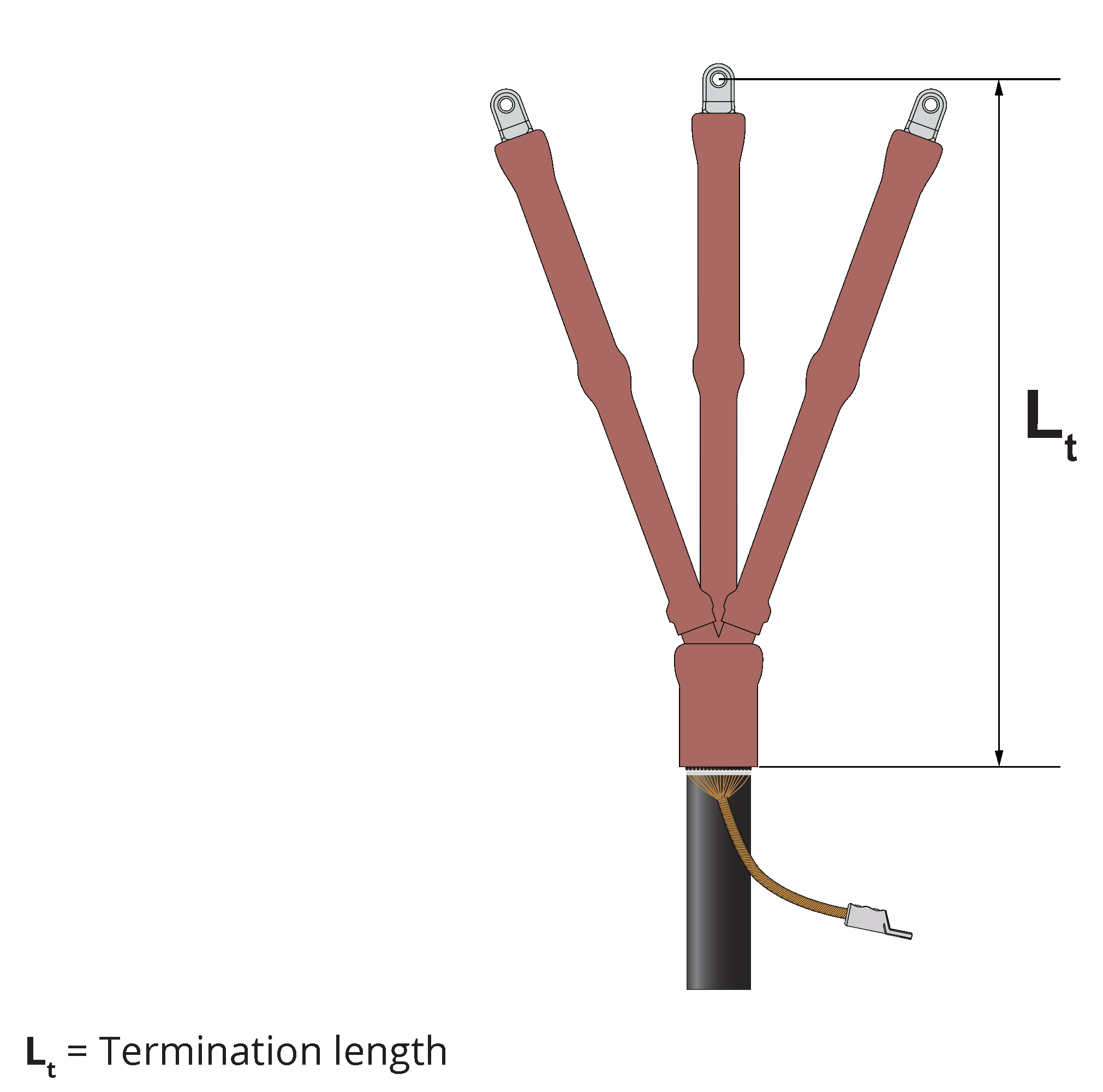

Bazuje na rurach termokurczliwych odpornych na wyładowania powierzchniowe oraz kloszach o średnicy 90 mm. Izolacja wykonana jest z tworzywa sztucznego, a całość sterowania polem realizowana jest dedykowanymi elementami umieszczonymi wewnątrz głowicy. Zestaw na trzy fazy zawiera komponenty potrzebne do wykonania zakończenia: taśmy, chusteczki, papier ścierny, elementy sterowania polem, trójpalczatkę oraz rury termokurczliwe i klosze. Zestaw nie zawiera końcówek kablowych. Długość gotowej głowicy wynosi 450 … 1100 mm w zależności od wykonania, a znamionowa droga upływu to 500 mm, co wspiera bezpieczną pracę w warunkach wnętrzowych.

Parametry elektryczne i mechaniczne

Złącze kablowe ma charakter termokurczliwy, liczba żył to 3, a materiał izolacyjny to tworzywo sztuczne. Przekrój znamionowy 70-95 mm2 dotyczy zarówno wykonania 12 kV jak i 24 kV dla żył Al/Cu. Napięcie maksymalne 12,7/22 (24) kV pozwala na zastosowanie w sieciach średniego napięcia z kablami AXCES. Klasa ETIM to EC003520. Producent deklaruje gwarancję dwa lata.

Montaż i warunki pracy

Produkt przeznaczony jest do instalacji wewnątrz pomieszczeń, bez możliwości zastosowania na zewnątrz. Montaż wykonuje się na kablu 3-żyłowym bez końcówek kablowych, zgodnie z instrukcją producenta. Zalecany moment dokręcenia elementów łączeniowych mieści się w zakresie 8-50 Nm. Dzięki konstrukcji termokurczliwej głowica zapewnia równomierne rozłożenie pola elektrycznego i szczelną izolację zakończenia, co jest istotne przy pracy w rozdzielniach średniego napięcia.
