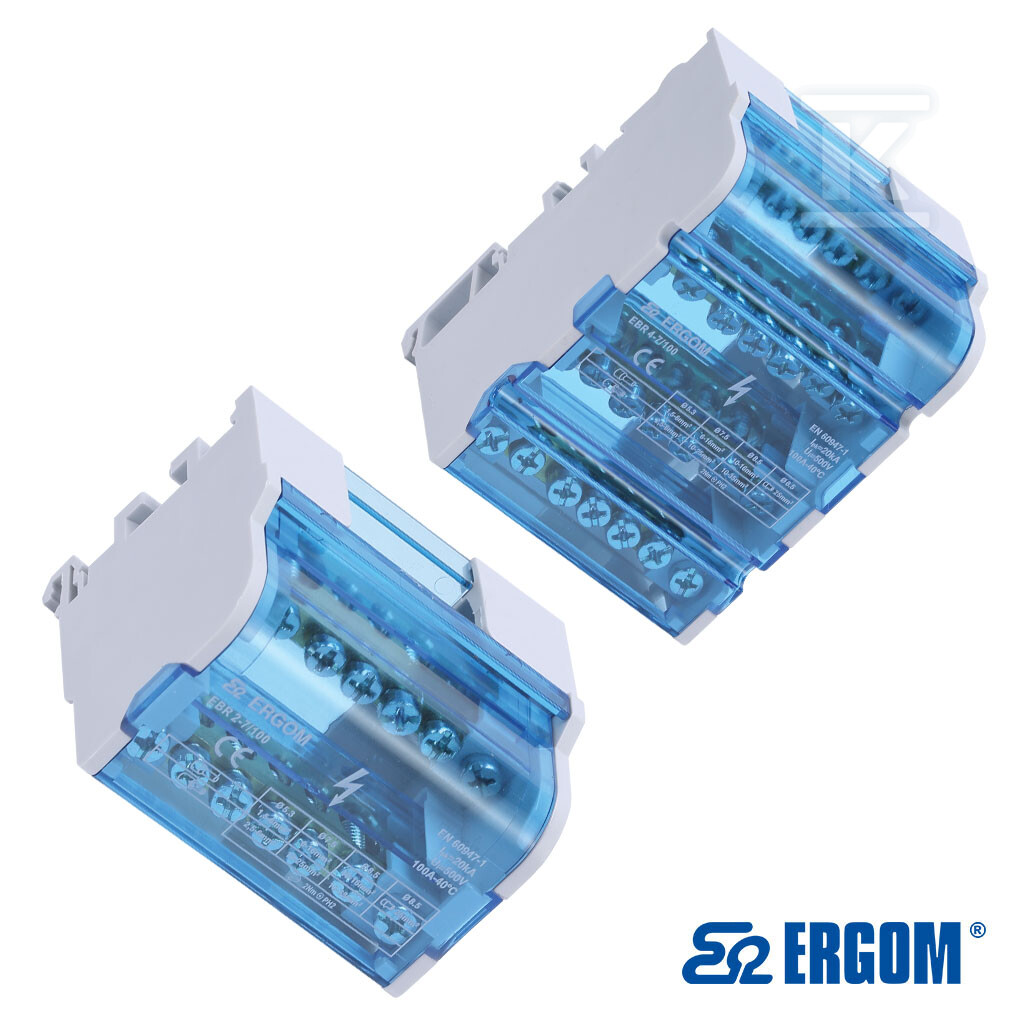

Blok rozdzielczy EBR 2-15/125 R33RA-02020100201

Rozdzielanie energii w rozdzielnicach nn z dwoma torami prądowymi

Blok rozdzielczy typu EBR 500 V przeznaczony jest do dystrybucji energii elektrycznej w rozdzielnicach nn. Zapewnia bezpieczne rozdzielenie dwóch torów prądowych przy napięciu znamionowym izolacji 500 V AC. Każdy tor wyposażono w 15 zacisków śrubowych, co pozwala na rozprowadzenie zasilania do wielu odbiorów z jednego punktu. Konstrukcja umożliwia łatwe łączenie kolejnych bloków, co ułatwia rozbudowę rozdzielnicy bez dodatkowych elementów przejściowych.

Konstrukcja i materiały

Tory prądowe wykonano z mosiądzu, co przekłada się na dobrą przewodność i trwałość połączeń przy obciążeniu ciągłym 125 A w temperaturze 40°C. Izolację zapewnia obudowa z poliamidu oraz pokrywa z poliwęglanu. Zaciski śrubowe pozwalają na bezpośrednie podłączenie linek i drutów, zalecany moment dokręcenia to 2 Nm.

Wymiary bloku to szerokość 133 mm, głębokość 44 mm i wysokość 50,5 mm, masa ok. 205 g. Zakres pracy od -25°C do +55°C pozwala na montaż w typowych warunkach rozdzielnicowych. Brak szyny PE i szyny N - urządzenie pracuje jako czysty blok rozdzielczy.

Montaż i podłączenie

Montaż możliwy jest na szynie TSE 35 lub bezpośrednio do podłoża przez 2 otwory O5.

Zakres przyłączanych przekrojów dla jednego toru jest szeroki:

• przewody sztywne jednodrutowe i wielodrutowe 2,5 ... 35 mm2,
• przewody elastyczne z końcówką tulejkową 1,5 ... 16 mm2.

W praktyce rozkład zacisków w torze to 2 x 10-35 mm2 + 2 x 10-25 mm2 + 11 x 2,5-6 mm2 dla linek bez końcówki oraz 2 x 10-16 mm2 + 2 x 6-16 mm2 + 11 x 1,5-6 mm2 dla linek z końcówką tulejkową HI. Dzięki temu instalator może podłączyć zarówno zasilanie główne większym przekrojem, jak i wiele odgałęzień mniejszym przekrojem w jednym bloku.

Parametry elektryczne i bezpieczeństwo

Urządzenie pracuje przy napięciu znamionowym izolacji Ui 500 V AC. Prąd zwarciowy wytrzymywany Icw wynosi 4,2 kA/1s, a prąd zwarciowy szczytowy Ipk 20 kA. Parametry te pozwalają na zastosowanie bloku w obwodach zabezpieczonych zgodnie z PN-EN 60947-7-1.
