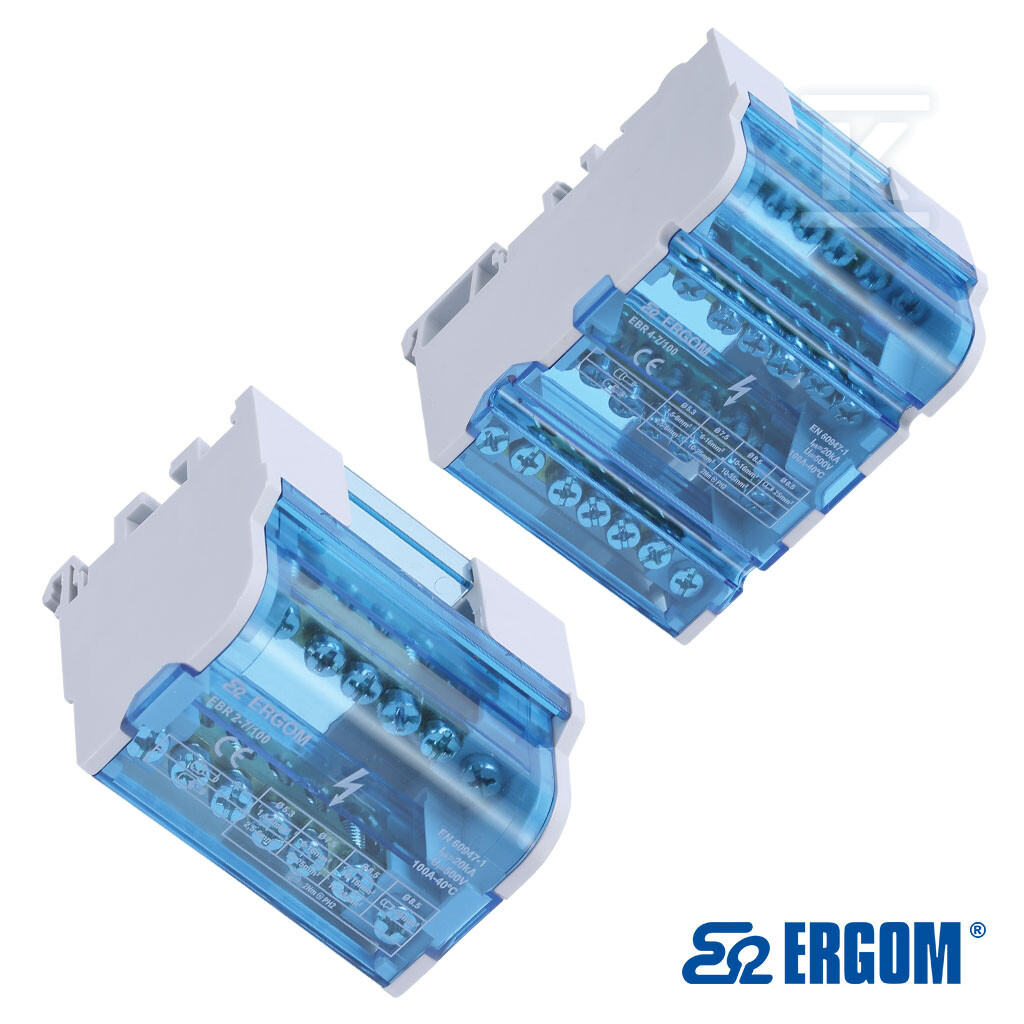

Blok rozdzielczy EBR 2-7/100 R33RA-02020100101

Blok rozdzielczy do dystrybucji energii w rozdzielnicach nn

Blok rozdzielczy typu EBR 500 V służy do bezpiecznego rozdzielania torów prądowych w rozdzielnicach nn. Dwa niezależne tory prądowe z siedmioma zaciskami na każdy tor pozwalają na rozprowadzenie zasilania do wielu odbiorów z jednego punktu. Konstrukcja przewiduje bezpośrednie podłączanie linek i drutów za pomocą zacisków śrubowych, a możliwość łączenia pojedynczych bloków ułatwia rozbudowę rozdzielnicy bez dodatkowych elementów.

Konstrukcja i materiały

Rdzeń prądowy wykonano z mosiądzu, co zapewnia dobrą przewodność i trwałość połączeń przy obciążeniu ciągłym. Izolację i ochronę użytkownika zapewnia obudowa z poliamidu oraz pokrywa z poliwęglanu. Zaciski są gwintowe, zalecany moment dokręcenia to 2 Nm.

Urządzenie pracuje w zakresie temperatur od -25°C do +55°C. Wymiary pozwalają na zabudowę w ciasnych rozdzielnicach: wysokość 51 mm, szerokość 67 mm, głębokość 45 mm. Masa jest niewielka, a forma pozwala na szybki montaż bez dodatkowych narzędzi poza standardowym kluczem do zacisków.

Parametry elektryczne i zakres przyłączeń

Napięcie znamionowe izolacji Ui wynosi 500 V AC. Prąd znamionowy ciągły In przy 40°C to 101 A. Wytrzymałość zwarciowa to Icw 3 kA/1s, a prąd zwarciowy szczytowy Ipk sięga 20 kA.

Zakres przyłączanych przekrojów jest szeroki i dopasowany do praktyki instalacyjnej:

• przewód sztywny jednodrutowy lub wielodrutowy 2,5 ... 25 mm2,
• przewód elastyczny z końcówką tulejkową 1,5 ... 16 mm2.

Dla jednego toru producent przewiduje:

• linki bez końcówki: 2 x 10 ... 25 mm2 oraz 5 x 2,5 ... 6 mm2,
• linki z końcówką tulejkową HI: 2 x 6 ... 16 mm2 oraz 5 x 1,5 ... 6 mm2.

Brak wbudowanej szyny PE i szyny N, co oznacza czyste rozdzielanie fazowe bez dodatkowych połączeń ochronnych w obudowie.

Montaż, zastosowanie i zgodność

Blok przystosowano do montażu na szynie TSE 35 lub bezpośrednio do podłoża za pomocą dwóch otworów O5. Uniwersalny sposób mocowania pozwala na zastosowanie w nowych rozdzielnicach i w modernizacjach istniejących.

Przeznaczenie to dystrybucja energii w rozdzielnicach nn, gdzie potrzebne jest rozdzielenie jednego obwodu zasilającego na kilka obwodów odbiorczych przy zachowaniu czytelności i bezpieczeństwa połączeń. Łatwe łączenie bloków ze sobą umożliwia budowę większych rozgałęzień bez zmiany schematu montażowego.

Urządzenie spełnia wymagania normy PN-EN 60947-7-1.
