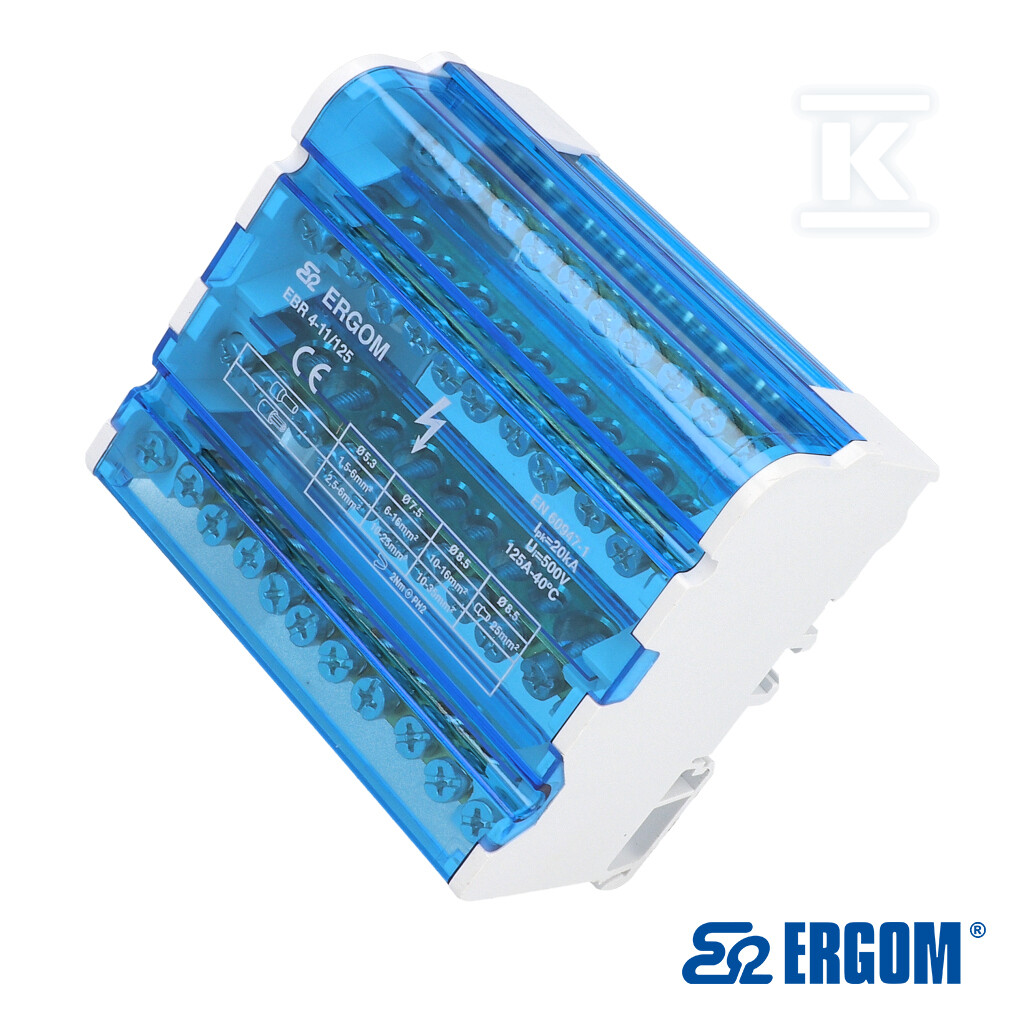

Blok rozdzielczy EBR 4-11/125 R33RA-02020200201

Rozdzielanie energii w rozdzielnicach nN z blokiem 4-biegunowym 125 A

Blok rozdzielczy przeznaczony jest do dystrybucji energii elektrycznej w rozdzielnicach niskiego napięcia. Cztery niezależne tory prądowe z 11 zaciskami w każdym pozwalają na bezpieczne rozdzielenie obwodów fazowych i neutralnego bez konieczności stosowania dodatkowych mostków. Konstrukcja z mosiężnymi torami prądowymi zapewnia niską rezystancję połączenia i stabilność pracy przy ciągłym obciążeniu 125 A w temperaturze 40°C. Izolacja 500 V AC oraz wytrzymałość zwarciowa 4,2 kA/1 s i szczytowy prąd zwarciowy 18 kA sprawiają, że urządzenie sprawdza się w typowych rozdzielniach instalacyjnych, gdzie liczy się zarówno niezawodność, jak i szybki montaż.

Budowa i materiały

Tory prądowe wykonane są z mosiądzu, co przekłada się na dobrą przewodność i trwałość połączeń przy wielokrotnym dokręcaniu. Obudowa z poliamidu oraz pokrywa z poliwęglanu tworzą izolację mechaniczną i elektryczną, a jednocześnie chronią użytkownika przed przypadkowym dotknięciem części pod napięciem. Stopień ochrony IP20 ogranicza dostęp do elementów przewodzących. Wymiary 100 mm szerokości, 48 mm wysokości i 88 mm głębokości pozwalają na kompaktowe rozmieszczenie w polu rozdzielnicy, a masa ok. 301 g ułatwia montaż bez dodatkowego wzmocnienia szyny. Zaciski śrubowe umożliwiają bezpośrednie podłączenie linek i drutów, a zalecany moment dokręcenia 2 Nm zapewnia powtarzalność połączenia.

Parametry elektryczne i zakres przyłączeń

Napięcie znamionowe izolacji Ui wynosi 500 V AC, a prąd znamionowy ciągły In w 40°C to 125 A. Urządzenie posiada szynę N, nie posiada szyny PE. W jednym torze dostępne są 11 zacisków o różnych średnicach otworów, co pozwala na elastyczne łączenie przewodów o zróżnicowanych przekrojach. Dla linek bez końcówki przewidziano 2 x 10-35 mm2, 2 x 10-25 mm2 oraz 7 x 2,5-6 mm2. Dla linek z końcówką tulejkową HI zakres to 2 x 10-16 mm2, 2 x 6-16 mm2 oraz 7 x 1,5-6 mm2. W ujęciu ETIM przekrój przewodu sztywnego jednodrutowego i wielodrutowego to 2,5 ... 35 mm2, a elastycznego z końcówką tulejkową 1,5 ... 16 mm2. Szeroki zakres przyłączeń ogranicza potrzebę stosowania dodatkowych końcówek przejściowych.

Montaż i warunki pracy

Blok montuje się na szynie TSE 35 lub bezpośrednio do podłoża za pomocą dwóch otworów O5. Możliwość łączenia ze sobą pojedynczych bloków ułatwia budowę większych rozdziałów bez zmiany typu elementu. Temperatura pracy od -25°C do +55°C pozwala na zastosowanie w pomieszczeniach technicznych i rozdzielnicach bez klimatyzacji. Zgodność z normą PN-EN 60947-7-1 potwierdza przeznaczenie do rozdzielania torów prądowych w instalacjach nN. Dla instalatora oznacza to szybkie rozplanowanie obwodów, a dla użytkownika końcowego stabilne zasilanie odbiorników podłączonych do poszczególnych zacisków.
