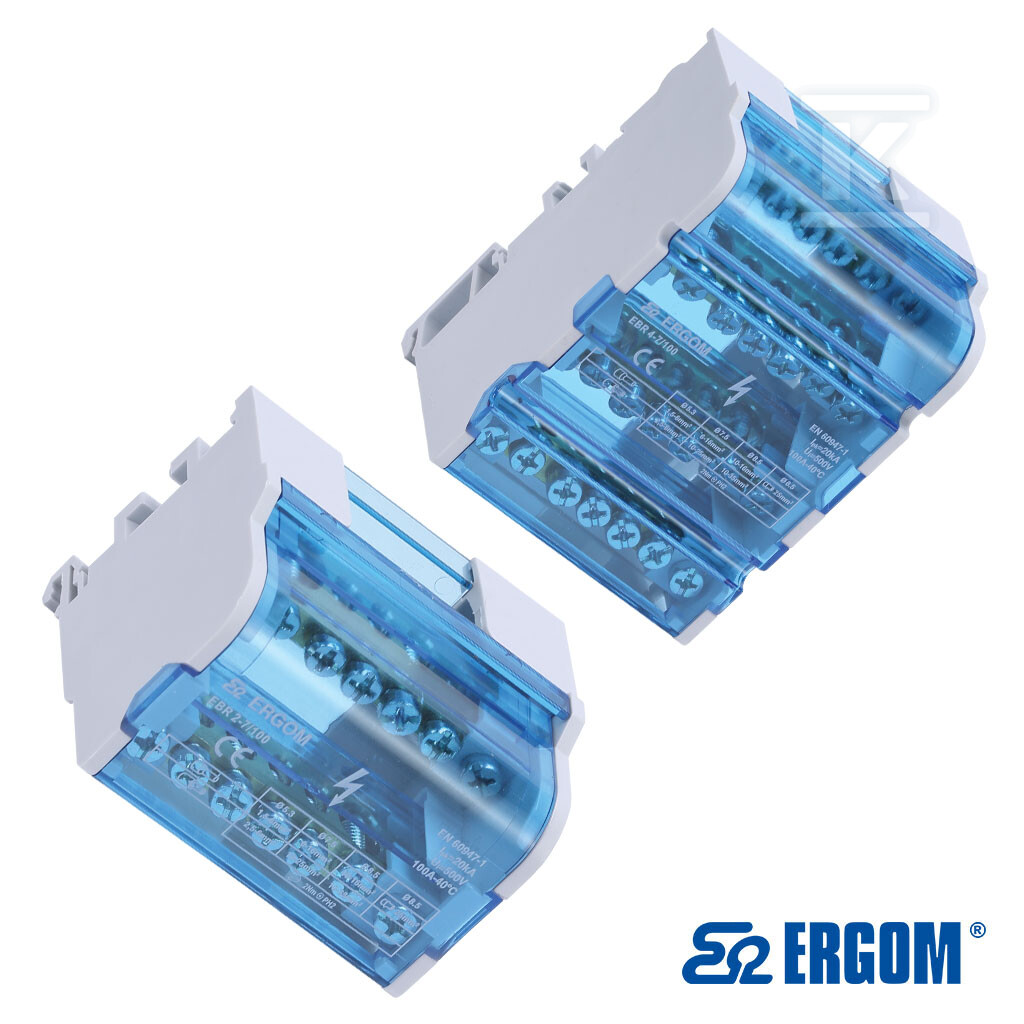

Blok rozdzielczy EBR 4-15/125 R33RA-02020200301

Rozdzielanie energii w rozdzielnicach nN z 4 torami i prądem 125 A

Element dystrybucji przeznaczony do rozdzielnic nN, zbudowany jako 4-biegunowy blok z 15 zaciskami na biegun, czyli 60 punktami przyłączeniowymi w sumie. Napięcie znamionowe izolacji 500 V AC i prąd znamionowy ciągły 125 A w 40°C pozwalają na bezpieczne rozdzielenie torów prądowych w typowych instalacjach niskiego napięcia. Mosiężne tory prądowe zapewniają dobrą przewodność i trwałość połączeń, a izolację i ochronę użytkownika daje obudowa z poliamidu z pokrywą z poliwęglanu.

Budowa i materiały

Tory prądowe wykonane są z mosiądzu, elementy izolacyjne to poliamid na bokach i poliwęglan na pokrywie. Połączenia realizowane są zaciskami śrubowymi z zalecanym momentem dokręcenia 2 Nm, co umożliwia bezpośrednie podłączanie linek i drutów bez dodatkowych adapterów. Blok montuje się na szynie TSE 35 lub bezpośrednio do podłoża przez 2 otwory O5. Wymiary to wysokość 50 mm, szerokość 136 mm i głębokość 87 mm. Zakres temperatury pracy -25°C ÷ +55°C pozwala na zastosowanie w standardowych warunkach rozdzielnicowych.

Parametry elektryczne i przyłącza

Urządzenie pracuje przy napięciu znamionowym izolacji Ui 500 V AC. Prąd znamionowy ciągły In 125 A w 40°C jest wspierany przez wytrzymałość zwarciową Icw 4,2 kA/1 s i prąd zwarciowy szczytowy Ipk 18 kA. Zintegrowana jest szyna N, brak szyny PE.

Przyłącza dla jednego toru obejmują:

• przewody sztywne jednodrutowe i wielodrutowe 2,5 ... 35 mm2,
• przewody elastyczne z końcówką tulejkową 1,5 ... 16 mm2.

W praktyce rozkład zacisków w torze to 2 miejsca pod linki 10-35 mm2 oraz 2 miejsca pod 10-25 mm2 i 11 miejsc pod 2,5-6 mm2 bez końcówki; z końcówką tulejkową HI to 2 x 10-16 mm2, 2 x 6-16 mm2 i 11 x 1,5-6 mm2. Takie rozmieszczenie ułatwia mieszane podłączenia zasilania i odgałęzień.

Zastosowanie i montaż

Blok służy do dystrybucji energii w rozdzielnicach nN, gdzie wymagane jest uporządkowane rozdzielenie 4 torów prądowych przy zachowaniu dostępności zacisków. Możliwość łatwego łączenia ze sobą pojedynczych bloków pozwala budować szersze zestawy rozdzielcze bez dodatkowych szyn. Montaż na szynie DIN TSE 35 przyspiesza instalację, a opcja mocowania wkrętami do podłoża daje elastyczność w nietypowych szafach. Konstrukcja spełnia wymagania normy PN-EN 60947-7-1.
