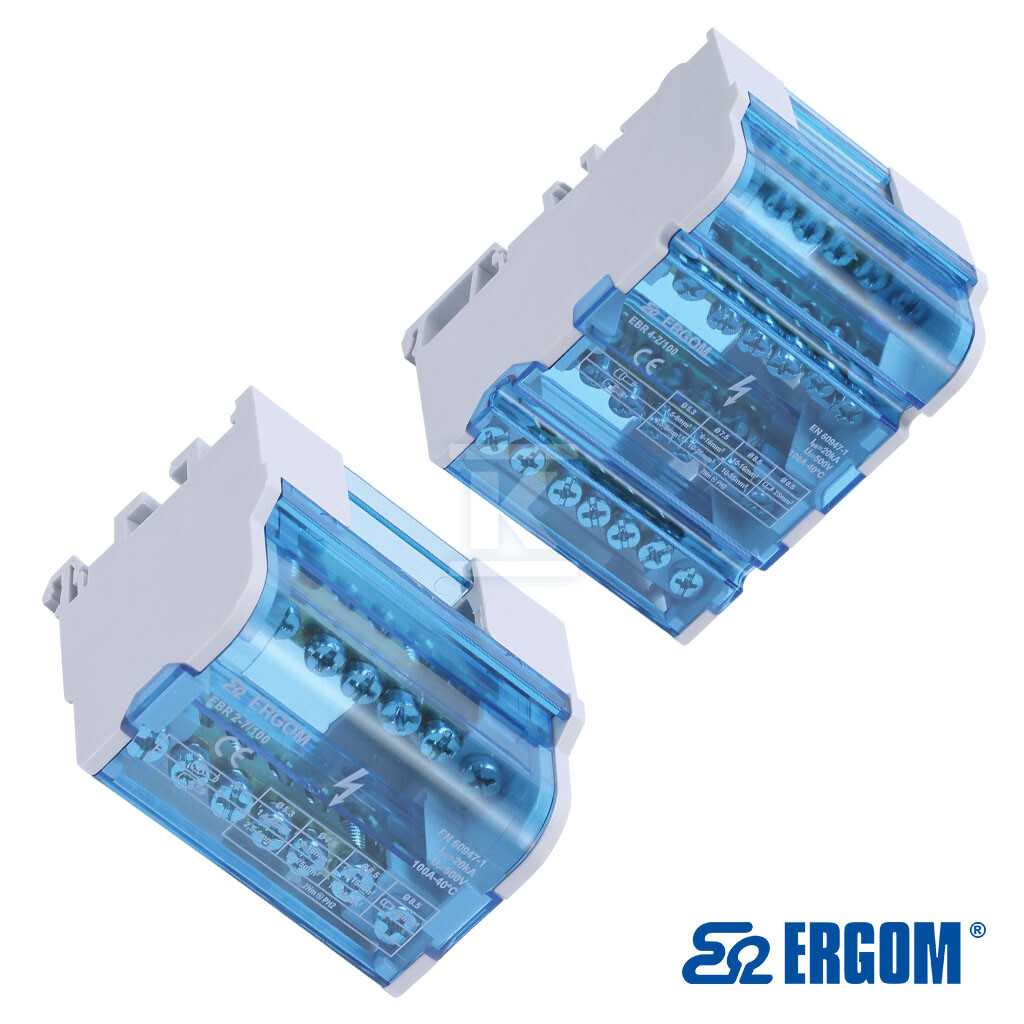

Blok rozdzielczy EBR 4-7/100 R33RA-02020200101

Rozdzielanie energii w rozdzielnicach nn z blokiem 4-torowym

Bezpieczne rozdzielenie torów prądowych w rozdzielnicach nn przy napięciu znamionowym izolacji 500 V AC. Konstrukcja przeznaczona jest do dystrybucji energii elektrycznej w obwodach o ciągłym prądzie znamionowym 101 A w temperaturze 40°C, z wytrzymałością na prąd zwarciowy 3 kA/1 s i szczytowym prądem zwarciowym 18 kA. Cztery niezależne tory z siedmioma zaciskami na biegun pozwalają na rozbudowaną dystrybucję z jednego punktu, a obecność szyny N ułatwia prowadzenie przewodu neutralnego. Brak szyny PE wymaga osobnego prowadzenia uziemienia zgodnie z projektem.

Konstrukcja i materiały

Tory prądowe wykonano z mosiądzu, co zapewnia dobrą przewodność i trwałość połączeń przy obciążeniach ciągłych. Izolację i ochronę użytkownika zapewnia obudowa z poliamidu oraz pokrywa z poliwęglanu. Zaciski śrubowe umożliwiają bezpośrednie podłączenie linek i drutów, a zalecany moment dokręcenia wynosi 2 Nm. Montaż jest możliwy na szynie TSE 35 lub bezpośrednio do podłoża przez dwa otwory O5. Konstrukcja pozwala na łatwe łączenie ze sobą pojedynczych bloków, co wspiera rozbudowę rozdzielnicy bez dodatkowych elementów.

Parametry elektryczne i zakres przyłączeń

Urządzenie pracuje przy napięciu izolacji 500 V AC i jest zgodne z normą PN-EN 60947-7-1. W jednym torze można przyłączyć przewody sztywne jednodrutowe i wielodrutowe w zakresie 2,5 ... 25 mm2 oraz przewody elastyczne z końcówką tulejkową 1,5 ... 16 mm2. W praktyce dla jednego toru przewidziano 2 miejsca na przekroje 10-25 mm2 bez końcówki i 5 miejsc na 2,5-6 mm2 bez końcówki, a w wersji z końcówką tulejkową HI 2 miejsca na 6-16 mm2 i 5 miejsc na 1,5-6 mm2. Szeroki zakres przekrojów ułatwia podłączenie zarówno głównych odgałęzień, jak i drobniejszych obwodów odbiorczych w jednej jednostce.

Montaż i warunki pracy

Wymiary bloku to wysokość 50 mm, szerokość 66,5 mm i głębokość 87 mm, przy masie ok. 209 g. Temperatura pracy wynosi -25°C ÷ +55°C, co pozwala na zastosowanie w typowych rozdzielnicach wewnętrznych i w pomieszczeniach o zmiennych warunkach termicznych. Montaż na szynie TSE 35 przyspiesza instalację, a opcja mocowania wkrętami do podłoża daje stabilność w konstrukcjach bez szyny.
