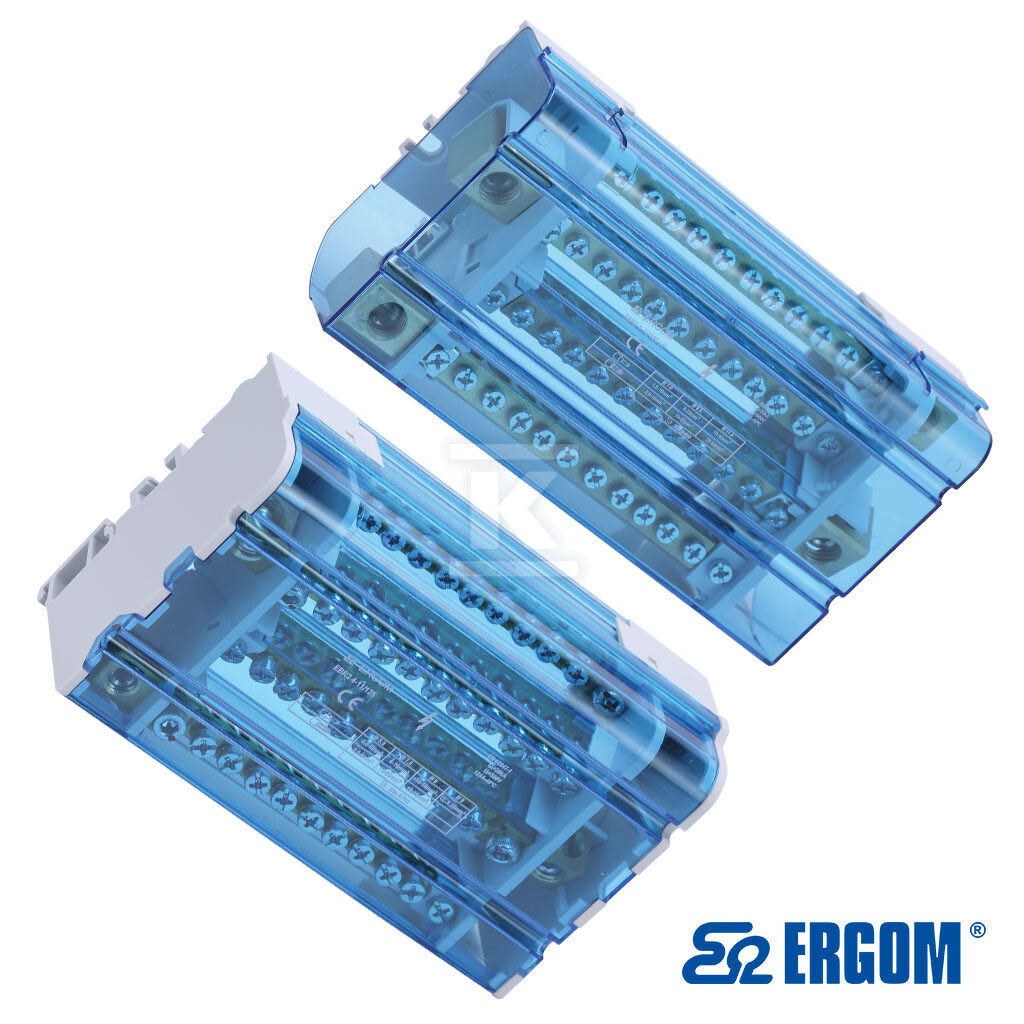

Blok rozdzielczy EBR2 4-11/125 R33RA-02020300301

Rozdzielanie energii w rozdzielnicach nN z blokiem 4-torowym 125 A

Do dystrybucji energii w rozdzielnicach niskiego napięcia przeznaczony jest modułowy blok rozdzielczy z czterema niezależnymi torami prądowymi i jedenastoma zaciskami na biegun. Zapewnia napięcie znamionowe izolacji 500 V AC oraz ciągłą obciążalność 125 A w temperaturze 40°C, co pozwala na bezpieczne rozdzielenie obwodów zasilających i odbiorczych w jednej kompaktowej obudowie. Wyraźne oddzielenie stref wejścia i wyjścia przewodów zwiększa czytelność okablowania, ułatwia montaż i ogranicza ryzyko pomyłki przy podłączaniu.

Konstrukcja i materiały

Rdzeń prądowy wykonano z mosiądzu, co przekłada się na niską rezystancję przejścia i stabilność połączenia w czasie. Obudowę stanowi poliamid, a zdejmowalną pokrywę poliwęglan. Pokrywa jest przeźroczysta, dzięki czemu stan połączeń można skontrolować optycznie bez demontażu. Między listwami umieszczono dodatkowe poliwęglanowe przegrody, a całość zapewnia osłonę izolacyjną przed dotykiem. Zaciski są gwintowe, śrubowe, przystosowane do bezpośredniego podłączania linek i drutów. Moment dokręcania śrub wynosi 2 Nm.

Parametry elektryczne i zakres przyłączeń

Urządzenie ma cztery tory prądowe, w każdym po 11 zacisków, łącznie 44 punkty podłączenia. Prąd znamionowy ciągły In wynosi 125 A przy 40°C, a wytrzymywany prąd zwarciowy Icw to 4,2 kA/1 s. Izolacja jest przystosowana do 500 V AC.

Zakres przyłączanych przekrojów jest szeroki i zróżnicowany w obrębie jednego toru. Dla przewodów sztywnych jednodrutowych i wielodrutowych dopuszczalny jest przekrój 2,5 ... 35 mm2, a dla przewodów elastycznych z końcówką tulejkową 1,5 ... 25 mm2. W praktyce dla jednego toru przewidziano 1 x 10-35 mm2 + 3 x 10-25 mm2 + 7 x 2,5-6 mm2 dla linek bez końcówki oraz 1 x 10-25 mm2 + 3 x 6-16 mm2 + 7 x 1,5-6 mm2 dla linek z końcówką tulejkową HI. Rozwiązanie to ułatwia rozdział zasilania głównego i kilku odbiorów o różnej mocy bez konieczności stosowania dodatkowych mostków.

Montaż i warunki pracy

Blok montuje się na szynie TSE 35 lub bezpośrednio do podłoża za pomocą dwóch otworów O5. Wymiary obudowy to szerokość ok. 140 mm, głębokość 50 mm i wysokość 85 mm, co pozwala na zabudowę w standardowych rozdzielnicach. Zakres temperatur pracy wynosi -25°C ÷ +55°C.

Produkt spełnia wymagania normy PN-EN 60947-7-1. Brak szyny PE i szyny N w standardowej wersji oznacza, że blok pełni wyłącznie funkcję rozdzielczą, a uziemienie i neutralny realizowane są w innych elementach rozdzielnicy.
