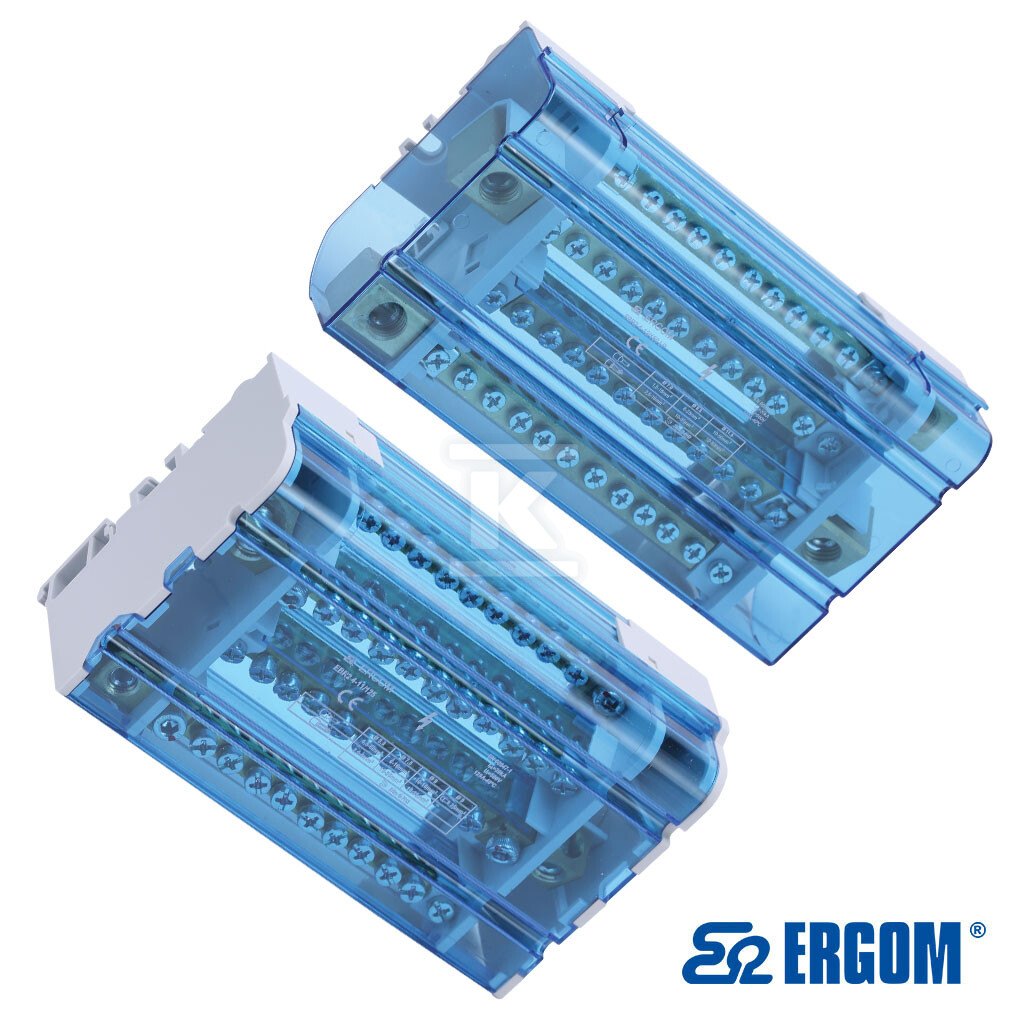

Blok rozdzielczy EBR2 4-12/160 R33RA-02020300501

Profesjonalny blok rozdzielczy 4-torowy do rozdzielnic nn

Blok rozdzielczy EBR2 4-12/160 przeznaczony jest do dystrybucji energii elektrycznej w rozdzielnicach niskiego napięcia. Cztery niezależne tory prądowe z dwunastoma zaciskami na każdy biegun, czyli łącznie 48 punktów przyłączeniowych, pozwalają na uporządkowane rozdzielenie obwodów zasilających i odbiorczych w jednej kompaktowej obudowie. Wyraźne rozdzielenie stref wejścia i wyjścia przewodów zwiększa czytelność okablowania i ogranicza ryzyko pomyłki podczas montażu, co jest szczególnie istotne przy pracach serwisowych w rozdzielnicy.

Przeźroczysta pokrywa z poliwęglanu umożliwia optyczną kontrolę stanu połączeń bez demontażu, a dodatkowe poliwęglanowe przegrody między listwami podnoszą bezpieczeństwo eksploatacyjne. Obudowa z poliamidu zapewnia izolację i odporność mechaniczną, a mosiężne tory prądowe gwarantują niską rezystancję przejścia i stabilność połączenia w czasie.

Konstrukcja i materiały

Rdzeń prądowy wykonano z mosiądzu, co przekłada się na dobrą przewodność i trwałość połączeń przy obciążeniu ciągłym. Izolację mechaniczną zapewnia obudowa z poliamidu oraz pokrywa z poliwęglanu. Pokrywa jest przezroczysta, co pozwala na szybką weryfikację dokręcenia zacisków i ewentualnych oznak przegrzewania.

Zaciski śrubowe umożliwiają bezpośrednie podłączenie linek i drutów, także z końcówką tulejkową HI. Zalecany moment dokręcania śrub wynosi 2 Nm. Konstrukcja zapewnia osłonę izolacyjną przed dotykiem. Wymiary obudowy to ok. 170 mm szerokości, 70 mm głębokości i 85 mm wysokości, co pozwala na gęste zagęszczenie funkcji w polu rozdzielczym.

Parametry elektryczne i zakres przyłączeń

Urządzenie pracuje przy napięciu znamionowym izolacji Ui 500 V AC. Prąd znamionowy ciągły In wynosi 160 A w temperaturze 40°C, a wytrzymywany prąd zwarciowy Icw to 6 kA/1 s. Parametry te pozwalają na zastosowanie bloku jako elementu dystrybucji mocy.

Zakres przyłączanych przekrojów jest szeroki. Dla przewodów sztywnych jednodrutowych i wielodrutowych oraz dla przewodów elastycznych z końcówką tulejkową dopuszczalny przekrój to 1,5 ... 50 mm2. W praktyce dla jednego toru przewidziano miejsca na 1 x 10-50 mm2, 3 x 10-35 mm2 i 8 x 2,5-16 mm2 dla linek bez końcówki oraz 1 x 10-50 mm2, 3 x 6-25 mm2 i 8 x 1,5-16 mm2 dla linek z końcówką tulejkową HI. Taka konfiguracja ułatwia mieszanie przekrojów w ramach jednego bieguna.

Montaż i warunki pracy

Blok przystosowano do montażu na szynie TSE 35 lub bezpośrednio do podłoża za pomocą dwóch otworów O5 mm. Montaż na szynie przyspiesza budowę rozdzielnicy, a możliwość mocowania do płyty daje elastyczność w projektach z ograniczoną przestrzenią szynową.

Zakres temperatur pracy to -25°C ÷ +55°C, co pokrywa typowe warunki w pomieszczeniach technicznych. Urządzenie spełnia wymagania normy PN-EN 60947-7-1. Dzięki oddzielonym strefom wejścia i wyjścia, przezroczystej pokrywie i szerokiemu zakresowi przekrojów blok sprawdza się zarówno przy projektowaniu nowych rozdzielnic, jak i modernizacji istniejących instalacji.
