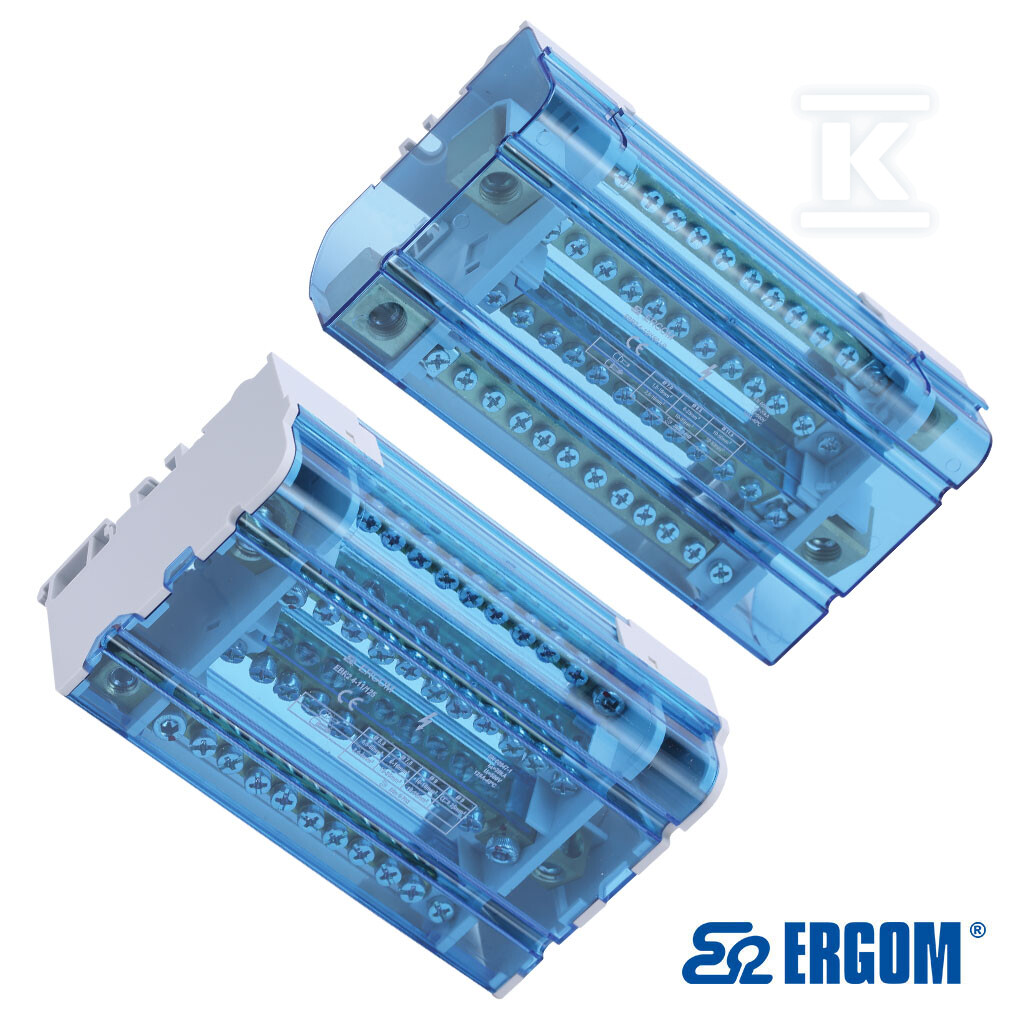

Blok rozdzielczy EBR2 4-12/160 Low Profile R33RA-02020300601

Blok rozdzielczy typu EBR2 500 V LP przeznaczony do stosowania w rozdzielnicach nN jako element dystrybucji energii elektrycznej. Umożliwia bezpieczne rozdzielenie torów prądowych przy napięciu znamionowym izolacji 500 V AC oraz wysokiej obciążalności prądowej.

Wersja LP (Low Profile) charakteryzuje się obniżoną wysokością konstrukcji (o ok. 20 mm w stosunku do wersji standardowej), co pozwala na bezproblemowy montaż pod maskownicą aparatury modułowej oraz w rozdzielnicach o ograniczonej przestrzeni zabudowy.

Podobnie jak w wersji standardowej, seria EBR2 posiada wyraźnie oddzielone wejście i wyjście przewodów, co zwiększa przejrzystość instalacji, poprawia organizację okablowania oraz podnosi bezpieczeństwo montażu.

Konstrukcja oparta na mosiężnych torach prądowych zapewnia stabilne parametry przewodzenia i trwałość połączeń. Obudowa z poliamidu oraz pokrywa z poliwęglanu stanowią skuteczną izolację części czynnych. Przeźroczysta pokrywa umożliwia optyczną kontrolę stanu połączeń bez konieczności demontażu, a poliwęglanowe przegrody między listwami zwiększają bezpieczeństwo eksploatacyjne.

Blok przystosowany jest do montażu na szynie TSE 35 lub bezpośrednio do podłoża (2 otwory O5). Zaciski śrubowe umożliwiają bezpośrednie podłączanie linek i drutów.

Dane elektryczne:

• ilość torów prądowych: 4,

• ilość zacisków w torze prądowym: 12,

• napięcie znamionowe izolacji Ui: 500 V AC,

• prąd znamionowy ciągły In (40°C): 160 A,

• prąd zwarciowy wytrzymywany Icw: 6 kA/1s.

Przekroje przyłączanych przewodów (dla 1 toru):

• linki bez końcówki: 1 x 10–50 mm2 + 3 x 10–35 mm2 + 8 x 2,5–16 mm2,

• linki z końcówką tulejkową HI: 1 x 10–50 mm2 + 3 x 6–25 mm2 + 8 x 1,5–16 mm2.

Dane mechaniczne:

• materiał torów prądowych: mosiądz,

• obudowa: poliamid,

• pokrywa: poliwęglan,

• montaż: szyna TSE 35 lub bezpośrednio do podłoża,

• temperatura pracy: -25°C ÷ +55°C.

Normy:

• PN-EN 60947-7-1.
