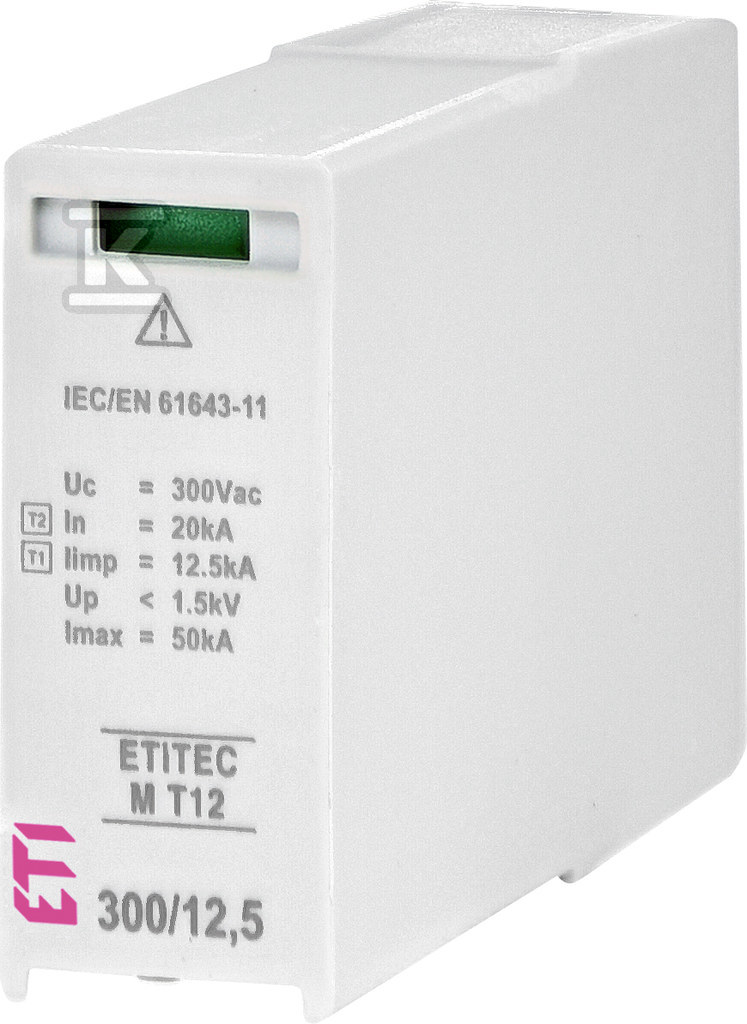

Moduł wymienny ogranicznika przepięć T1, T2 (B, C) - bez prądu upływu modułówETITEC SM T12 300/12,5 002440552

Moduł wymienny do ogranicznika przepięć klasy T1+T2

Moduł wymienny przeznaczony do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Pracuje jako element klasy T1+T2, czyli B+C, łącząc funkcje ochrony odgromowej i przeciwprzepięciowej w jednym wkładzie. Rozwiązanie jest przeznaczone do montażu na bazie, zajmuje szerokość jednego modułu i pozwala na szybką wymianę bez demontażu całej aparatury rozdzielczej.

Budowa i montaż

Konstrukcja jest przystosowana do instalacji na podstawie w rozdzielnicy modułowej. Szerokość jednego modułu ułatwia planowanie miejsca w polu zabezpieczeń. Masa produktu to ok. 0,13 kg, a stopień ochrony obudowy to IP20. Moduł nie posiada zintegrowanego dobezpieczenia.

Parametry ochrony i kompatybilność sieciowa

Moduł zapewnia ochronę jednobiegunową z prądem udarowym 12,5 kA przy impulsie 10/350 µs oraz prądem wyładowczym Imax 65 kA przy impulsie 8/20 µs. Poziom ochrony wynosi 1,5 kV, a energia właściwa 39 kJ/Ohm. Najwyższe napięcie trwałej pracy AC to 300 V przy znamionowym napięciu AC 230 V.

Zastosowanie jest możliwe w sieciach TN, TN-C, TN-S oraz TT. Moduł nie jest przeznaczony do układów DC ani IT. Kompatybilność z typowymi sieciami niskiego napięcia w budynkach mieszkalnych, usługowych i przemysłowych pozwala na uniwersalne wykorzystanie w rozdzielnicach głównych i podrozdzielnicach.

Sygnalizacja i obsługa

Zadziałanie modułu jest sygnalizowane optycznie bezpośrednio na urządzeniu, co umożliwia szybką identyfikację konieczności wymiany bez dodatkowych wskaźników zewnętrznych. Wymienny charakter wkładu skraca czas przestoju instalacji po zadziałaniu. Brak zintegrowanego dobezpieczenia oznacza, że zabezpieczenie przed przeciążeniem musi być zapewnione w rozdzielnicy zgodnie z projektem.
