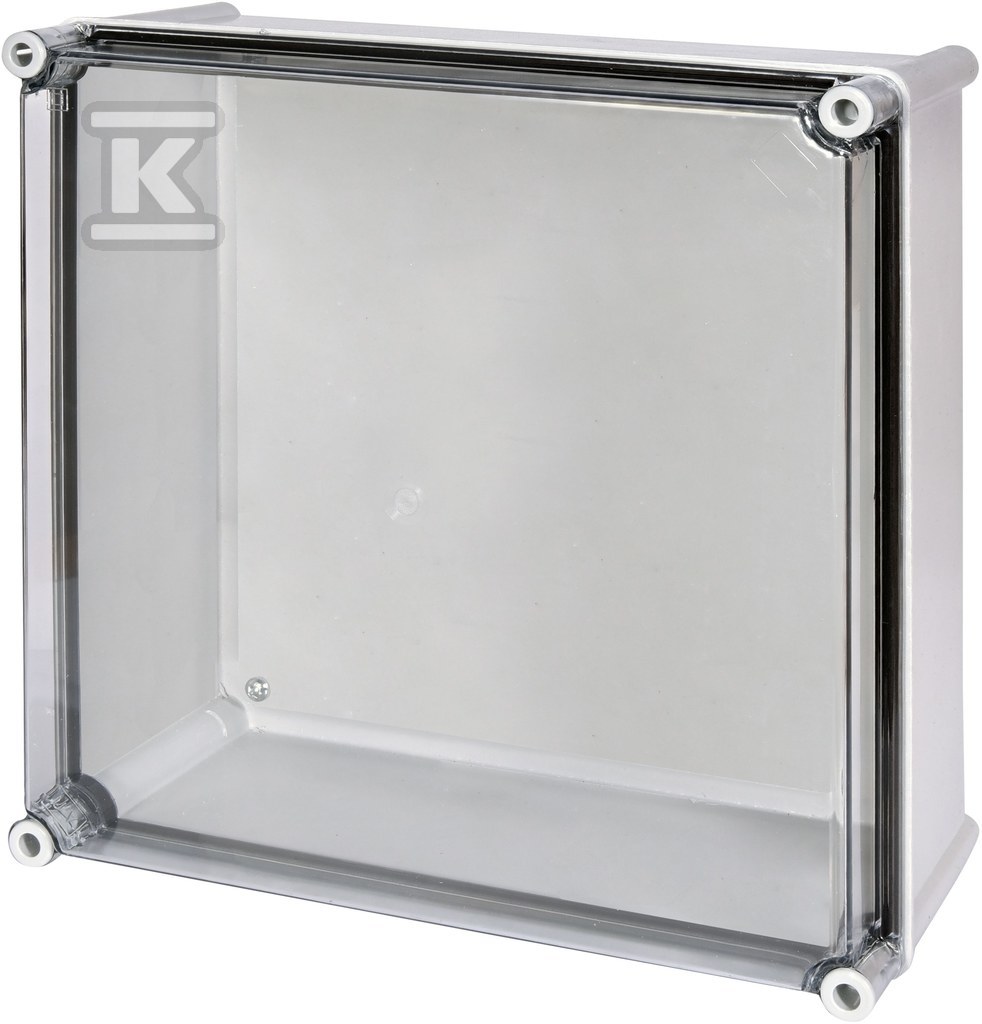

Obudowa natynkowa poliestrowa z płytą montażową poliestrową, pokrywa przezroczysta SB-44 001102501

Wytrzymała obudowa poliestrowa do instalacji przemysłowych i fotowoltaicznych

Obudowa natynkowa SB-44 o wymiarach 360 × 360 × 170 mm wykonana jest z poliestru wzmocnionego włóknem szklanym - tworzywa samogasnącego klasy V0 według testu rozżarzonym drutem w temperaturze 960°C. Podstawa ma kolor szary RAL 7035, natomiast górna pokrywa wykonana jest z poliwęglanu odpornego na promieniowanie UV i wyposażona w wylaną uszczelkę zapewniającą szczelność całości. Masa własna obudowy wynosi 2,9 kg, co przy tych gabarytach świadczy o solidnej, ale nie nadmiernie ciężkiej konstrukcji.

Materiał i odporność chemiczna

Poliester wzmocniony włóknem szklanym to materiał ceniony tam, gdzie metalowe obudowy zawodzą - chodzi głównie o kontakt z chemikaliami, wilgocią i zasolonym środowiskiem. Obudowy tego typu sprawdzają się w halach produkcyjnych, przy oczyszczalniach ścieków czy w stacjach transformatorowych. W odróżnieniu od obudów metalowych nie korodują i nie wymagają dodatkowej powłoki antykorozyjnej. Materiał jest bezhalogenowy, co ma znaczenie w instalacjach wewnętrznych gdzie wymaga się niskiej emisji dymu przy pożarze.

Pokrywa poliwęglanowa ma klasę palności V2 i wytrzymuje test rozżarzonym drutem w 750°C - mniej niż podstawa, ale nadal wystarczająco do większości zastosowań komercyjnych i przemysłowych.

Ochrona IP66 i odporność mechaniczna IK10

Stopień ochrony IP66 oznacza całkowitą szczelność na pył oraz ochronę przed silnymi strumieniami wody - obudowa nadaje się więc do montażu na zewnątrz budynków bez dodatkowych osłon. Zawiasy do drzwi są dostępne jako akcesorium osobne (SB-HIN), ale producent zaleca użycie silikonu w otworach na śruby mocujące pokrywę aby utrzymać deklarowany stopień IP.

Wytrzymałość mechaniczna na uderzenia wynosi IK10 - czyli obudowa przechodzi test uderzenia kulą stalową o masie 5 kg z wysokości 40 cm bez widocznych pęknięć ani deformacji. To istotne przy instalacjach narażonych na przypadkowe uderzenia lub w miejscach o dużym ruchu.

Parametry elektryczne i temperatura pracy

Obudowa obsługuje napięcie znamionowe 230/400 V AC oraz do 1000 V DC (według karty katalogowej ETI POLAM), co czyni ją gotową do aplikacji fotowoltaicznych - instalacje PV często wymagają obudów zdolnych pracować z napięciami stringsowymi przekraczającymi standardowe 400 V AC. Prąd znamionowy sięga 630 A według klasyfikacji ETIM.

Zakres temperatur pracy od -30°C do +60°C pozwala na montaż zarówno w nieogrzewanych pomieszczeniach technicznych, jak i na zewnętrznych elewacjach - typowe dla rozdzielnic fotowoltaicznych montowanych przy falownikach stringsowych.

Montaż i wyposażenie

Obudowa montowana jest bezpośrednio do ściany przez otwory wstępnie przygotowane w korpusie - wystarczy wykręcić fabryczne zaślepki i przykręcić. W komplecie znajduje się poliestrowa płyta montażowa zamontowana fabrycznie za pomocą czterech śrub do wprasowanych nakrętek - można ją również zamówić osobno jako SB-MP44 (waga samej płyty to około 0,71 kg).

Pokrywę górną mocuje się czterema śrubami na śrubokręt płaski; dwie z nich mają możliwość plombowania co pozwala zabezpieczyć wnętrze przed dostępem osób niepowołanych. Maksymalny moment dokręcania to 2,1 Nm - producent podaje tę wartość prawdopodobnie po to by uniknąć przeciążenia gwintów we wprasowanych nakrętkach.

Obudowa spełnia normę PN-EN 62208:2011 dotyczącą pustych obudów do rozdzielnic niskiego napięcia i posiada II klasę izolacji - co oznacza brak konieczności uziemiania obudowy jako elementu ochronnego (ochrona realizowana przez izolację podstawową).
