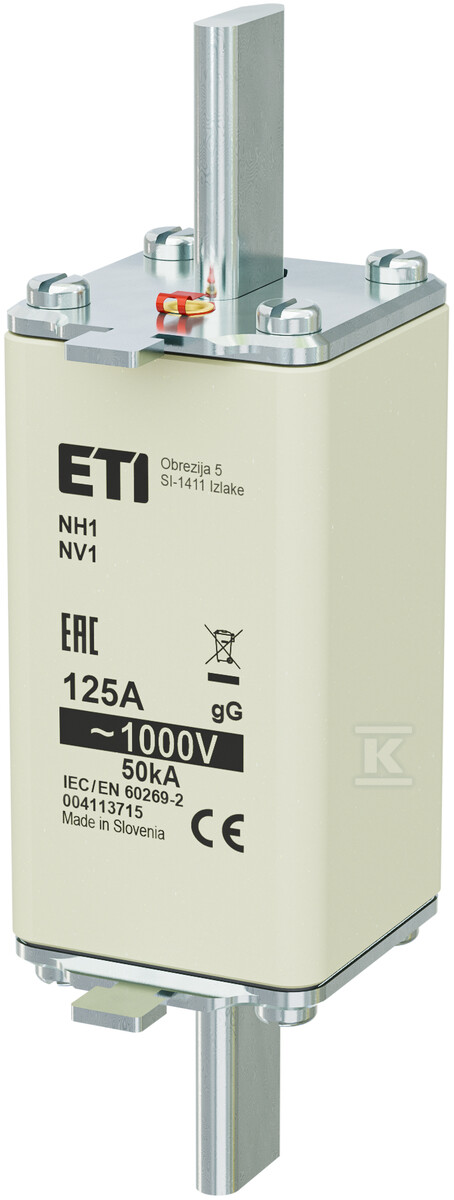

Wkładka bezpiecznikowa - NH1/85 gG 125A/1000V - zwłoczna 004113715

Ochrona obwodów elektroenergetycznych przy wysokim obciążeniu prądowym

Wkładki bezpiecznikowe typu NH w rozmiarze NH1/85 stanowią podstawowy element zabezpieczeń w instalacjach przemysłowych i rozbudowanych układach elektroenergetycznych. Model o prądzie znamionowym 125 A i napięciu roboczym 1000 V AC przeznaczony jest do montowania w rozłącznikach nożowych i podstawach bezpiecznikowych tego samego standardu wielkości.

Charakterystyka gL/gG oznacza, że wkładka zapewnia dwuzadaniową ochronę - reaguje zarówno na przeciążenia trwające dłużej (np. praca ciągła przy podwyższonej temperaturze), jak i na zwarcia wymagające szybkiego wyłączenia obwodu. Wbudowany wskaźnik zadziałania umieszczony w górnej części wkładki sygnalizuje awarię bez konieczności demontażu - ułatwia to diagnostykę i skraca czas lokalizacji usterki.

Konstrukcja i wymiary

Rozmiar NH1/85 definiuje geometrię styków nożowych oraz rozstaw punktów mocujących zgodny ze standardem dla tego typu wkładek topikowych. Wkładka mieści się w obudowach rozdzielnic przemysłowych kompatybilnych ze standardem NH1.

Brak izolowanych metalowych zaczepów (IMGL) oznacza standardowe wykonanie przeznaczone do stosowania w miejscach, gdzie obsługa prowadzona jest przez osoby uprawnione z zachowaniem procedur bezpiecznej pracy przy wyłączonym napięciu.

Zastosowanie i kompatybilność

Produkt sprawdza się w:

• rozdzielnicach głównych zakładów przemysłowych,
• liniach zasilających silniki elektryczne o dużej mocy,
• instalacjach fotowoltaicznych po stronie DC przy napięciach do 1000 V,
• obwodach rozdzielczych budynków użyteczności publicznej.

Wkładka pasuje do wszystkich rozłączników nożowych i podstaw bezpiecznikowych kompatybilnych ze standardem NH1 - zarówno produkcji ETI POLAM, jak i innych producentów stosujących ten sam wymiar geometryczny.

Parametry eksploatacyjne

Napięcie znamionowe 1000 V AC pozwala na pracę w sieciach trójfazowych o typowym napięciu międzyfazowym 400 V. Prąd 125 A to wartość ciągła - wkładka toleruje chwilowe przeciążenia wynikające z rozruchów silników dzięki swojej zwłocznej charakterystyce działania.

Producent: ETI POLAM Sp. z o.o., Pułtusk. Kod EAN: 5904722911239.
