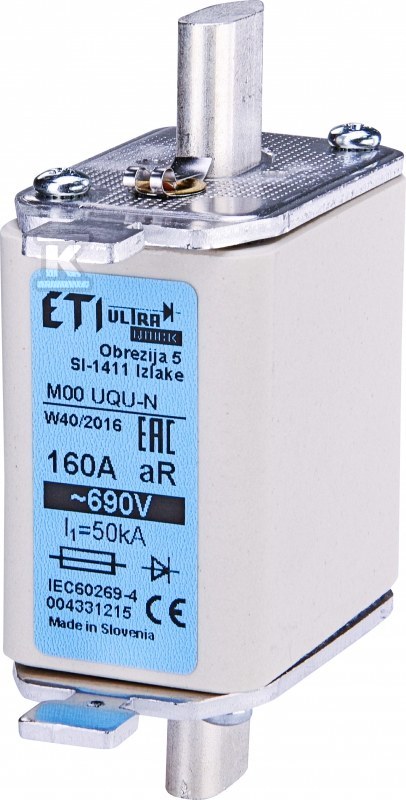

Wkładka bezpiecznikowa - NH00 UQ gR 20A/690V - ultraszybka 004331204

Ochrona urządzeń półprzewodnikowych w instalacjach przemysłowych

Wkładki topikowe serii ULTRA-QUICK z charakterystyką gR przeznaczone są wyłącznie do zabezpieczania elementów półprzewodnikowych - prostowników, falowników, przemienników częstotliwości oraz sterowników tyrystorowych. W odróżnieniu od zwykłych wkładek topikowych, tutaj ogniwo bezpiecznikowe reaguje na oba typy zagrożeń: zwarcia i przeciążenia, co pozwala skutecznie chronić delikatną elektronikę mocy przed zniszczeniem.

Charakterystyka gR oznacza zdolność do wytrzymywania i wyłączania prądów przejściowych generowanych przez urządzenia z elementami półprzewodnikowymi. Wkładka ta wytrzymuje 50 kA przy prądzie przemiennym i 25 kA przy stałym - to wartości istotne w rozdzielnicach przemysłowych, gdzie energia zwarciowa bywa bardzo duża. Napięcie znamionowe 690 V AC pozwala na stosowanie w typowych instalacjach przemysłowych.

Konstrukcja i oznaczenie

Rozmiar NH00 to kompaktowy standard stosowany w rozdzielnicach modułowych. Wskaźnik zadziałania umieszczony jest w górnej części wkładki - po przepaleniu bezpiecznika widoczny jest wyraźny sygnał wymagający wymiany. Brak metalowych izolowanych zaczepów (IMGL) oznacza standardowe wykonanie przeznaczone do konwencjonalnych podstaw bezpiecznikowych.

Straty mocy na poziomie 5 W oraz całka Joule'a wyłączania 250 A2s świadczą o niskim nagrzewaniu się wkładki podczas normalnej pracy i szybkim reagowaniu w chwili zwarcia - stąd nazwa serii ULTRA-QUICK.

Normy i warunki pracy

Produkt zgodny jest z normą IEC 60269-4, która definiuje szczegółowe wymagania dla wkładek topikowych stosowanych do ochrony urządzeń półprzewodnikowych. Wkładka dostarczana jest w opakowaniu zbiorczym po 3 sztuki - ułatwia to zarówno magazynowanie, jak i wymianę kompletnych zestawów w rozdzielniach wielofazowych.
