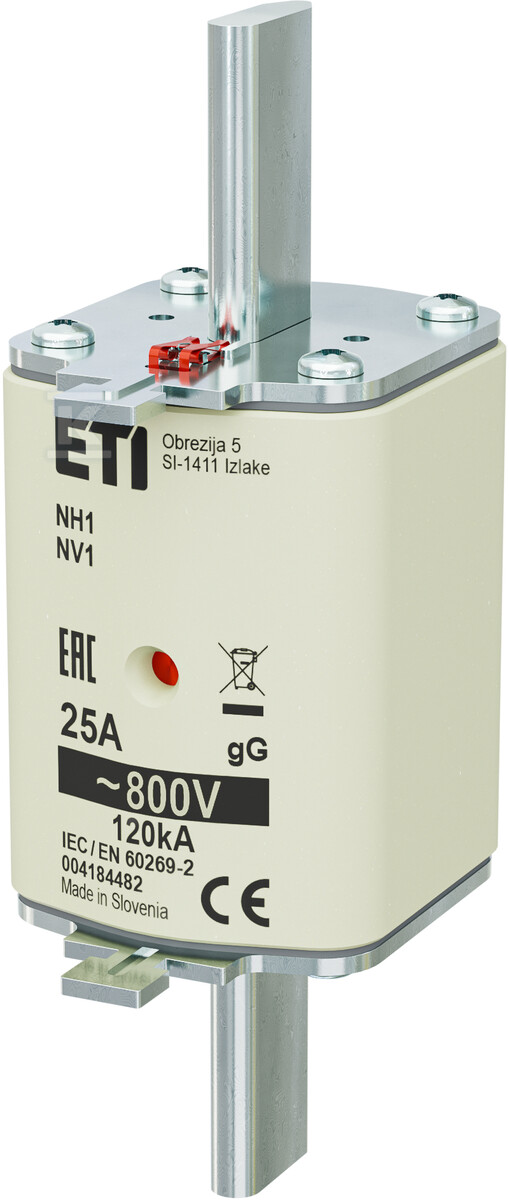

Wkładka bezpiecznikowa - NH1 gG 25A/800V - zwłoczna 004184482

Ochrona kabli i instalacji w systemach 800V AC

Wkładki topikowe NH1 w rozmiarze gG to sprawdzone rozwiązanie do zabezpieczania przewodów i urządzeń w instalacjach przemysłowych oraz rozdziałach energii. Charakteryzują się pełnym zakresem działania - reagują zarówno na przeciążenia, jak i zwarcia, co czyni je uniwersalnym elementem ochronnym w obwodach AC.

Produkty z literą g jako pierwszą (gG) chronią kable przed prądem przeciążeniowym i zwarciowym. W porównaniu z charakterystykami szybkimi (aM), nie tną natychmiast przy rozruchach silnikowych - wolniej reagują na krótkotrwałe skoki prądu, więc nie powodują niepotrzebnych zadziałań przy uruchamianiu urządzeń z dużym prądem rozruchowym.

Parametry pracy i zdolność wyłączania

Ta wkładka pracuje przy napięciu znamionowym 800V AC, co odróżnia ją od standardowych bezpieczników NH na 500V. Wyższe napięcie robocze to odpowiedź na rosnące wymagania nowoczesnych instalacji - szczególnie falowników fotowoltaicznych centralnych, które osiągają sprawność powyżej 98,5% i generują napięcie wyjściowe 800V AC zamiast tradycyjnych 400V.

Zwarciowa zdolność wyłączania wynosząca 120kA oznacza, że wkładka poradzi sobie nawet z bardzo silnymi zwarciami w rozdzielnicach o dużej mocy zwarciowej. Całka Joule'a przedłukowa na poziomie 600 A2s oraz całka wyłączania 14 000 A2s informują o energii wydzielanej odpowiednio podczas tworzenia się łuku i jego gaszenia - niższe wartości przekładają się na mniejsze obciążenie termiczne dla chronionych elementów.

Straty mocy na poziomie 3,2W (przy pełnym obciążeniu) to dobry wynik jak na wkładkę tego kalibru - wpływa to na mniejsze nagrzewanie się rozdzielni i niższe koszty eksploatacji.

Wskaźnik kombinowany i konstrukcja

Wkładka wyposażona jest we wskaźnik kombinowany (podwójny) - tzw. Kombi indicator. Rozwiązanie to sygnalizuje zadziałanie bezpiecznika na dwa sposoby: mechanicznie (przez wysuwany trzpień uderzeniowy) oraz optycznie przez okienko wskazujące stan wkładki. Dzięki temu obsługa szybciej identyfikuje uszkodzony element nawet w trudno dostępnych lokalizacjach czy przy słabym oświetleniu.

Korpus wykonany jest z ceramiki odpornej na wysoką temperaturę i ciśnienie wewnętrzne, co zapewnia bezpieczne gaszenie łuku elektrycznego podczas wyłączania. Wymiary mieszczą się w standardowym formacie NH1 według DIN 43620 - pasuje do wszystkich podstawek i rozłączników bezpiecznikowych tego rozmiaru.

Kompatybilność i akcesoria

Do pełnej instalacji potrzebna jest podstawka bezpiecznikowa lub rozłącznik nożowy serii KVL/SL przystosowane do napięcia roboczego 800V AC. Podstawki ceramiczne lub plastikowe PK1 DC (1000V) również są kompatybilne wymiarowo.

Produkt spełnia normę IEC 60269-2, co potwierdza zgodność z europejskimi wymaganiami dla wkładek topikowych do ochrony kabli.

Przy montażu należy pamiętać o zachowaniu odpowiedniego momentu dokręcania styków oraz warunków temperaturowych - wkładki ETI pracują stabilnie w zakresie do +55°C przy obniżonym prądzie znamionowym.
