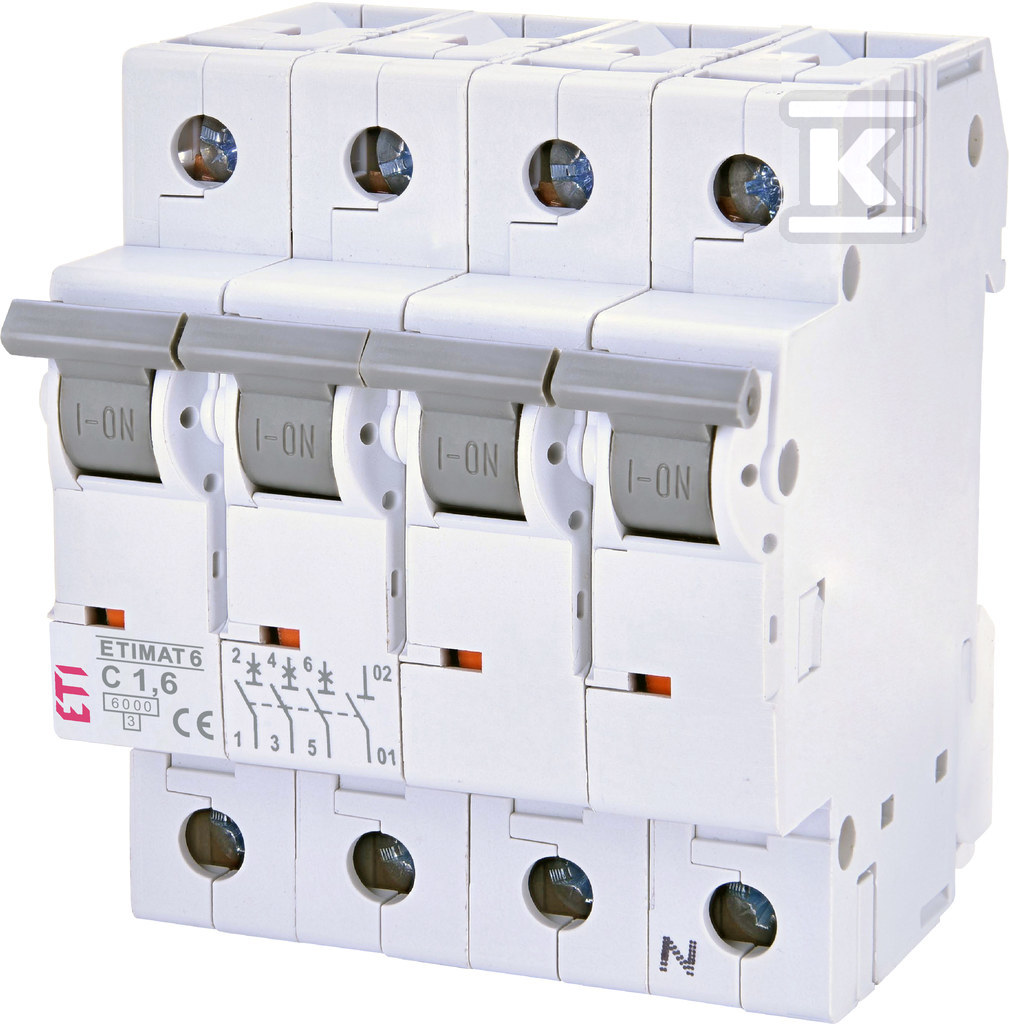

Wyłącznik nadprądowy ETIMAT 6 3p+N C1,6 002146507

Niezawodne zabezpieczenie instalacji elektrycznej – wyłącznik ETIMAT 6

Wyłącznik nadprądowy ETIMAT 6 to sprawdzony element zabezpieczeń w instalacjach elektrycznych. Sprawdzi się zarówno w budynkach mieszkalnych, jak i obiektach użyteczności publicznej oraz przemysłowych, zapewniając skuteczną ochronę przed skutkami zwarć i przeciążeń. Konstrukcja tego wyłącznika, z charakterystyką C, pozwala na bezpieczną pracę urządzeń z silnikami, które generują wysokie prądy rozruchowe.

Funkcjonalność i parametry techniczne

Wyłącznik ETIMAT 6 3p+N C1,6 to urządzenie trójbiegunowe z dodatkowym biegunem neutralnym, przeznaczone do pracy w obwodach o napięciu znamionowym 400V i prądzie znamionowym 1,6A. Znamionowa zdolność wyłączania zwarciowego Icn wynosi 6kA zarówno przy 230V jak i 400V. Zastosowanie charakterystyki C zapewnia opóźnione wyzwalanie przy krótkotrwałych przeciążeniach, co jest istotne dla ochrony urządzeń z silnikami indukcyjnymi lub innymi obciążeniami generującymi wysokie prądy udarowe. Wyłącznik posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem i przed wnikaniem ciał stałych większych niż 12,5 mm.

• Wszechstronność: Możliwość podłączenia przewodów o przekroju od 1 do 25 mm2, zarówno jednodrutowych jak i wielożyłowych.
• Elastyczność montażu: Możliwość zasilania z dołu lub z góry oraz podwójnego przyłączenia szyny izolacyjnej (góra i dół) ułatwia instalację w różnych warunkach.
• Dodatkowe funkcje: Możliwość montażu styków pomocniczych (PS ETIMAT 10) oraz wyzwalacza wzrostowego (DA ETIMAT 10) rozszerza funkcjonalność wyłącznika.
• Bezpieczeństwo: Posiada napięcie znamionowe udarowe wytrzymywane Uimp na poziomie 4kV, co zapewnia dodatkowe bezpieczeństwo w przypadku przepięć.
• Szerokość: Zajmuje 4 moduły na szynie TH35, co pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy.
• Zakres temperatur: Przystosowany do pracy w szerokim zakresie temperatur otoczenia: od -25°C do +55°C.

Zgodność z normami i standardami

Wyłącznik ETIMAT 6 został zaprojektowany i przetestowany zgodnie z normami IEC/EN 60898-1 oraz IEC 60947-2, co gwarantuje jego niezawodność i bezpieczeństwo użytkowania. Dodatkowo posiada klasę ograniczenia energii 3 oraz kategorię przepięcia III. Wskaźnik położenia styków oraz możliwość plombowania dźwigni załączającej/wyłączającej zwiększają bezpieczeństwo użytkowania i minimalizują ryzyko przypadkowej zmiany stanu wyłącznika.
