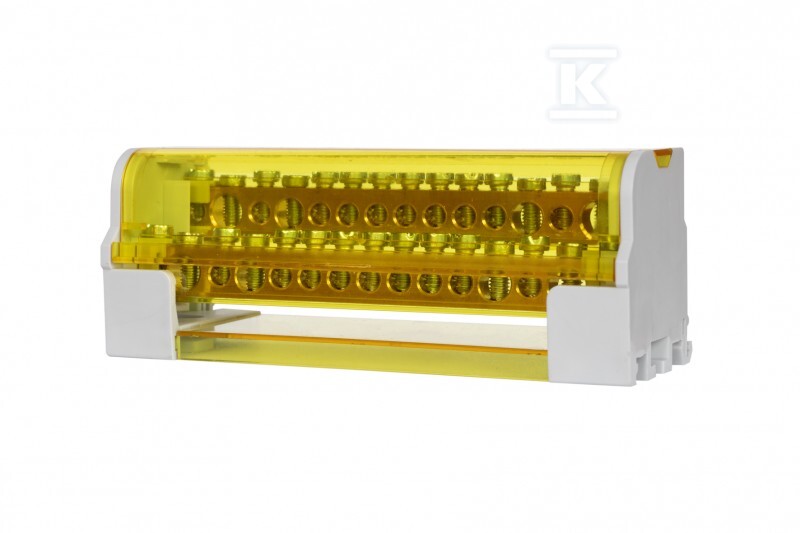

Blok rozdzielczy dwubiegunowy LBR - 215 (125A - 2x15 otworów) F2.0163

Blok rozdzielczy dwubiegunowy do rozdziału zasilania w rozdzielnicach NN

Blok rozdzielczy LBR - 215 125 A 2×15 otworów to element dystrybucyjny przeznaczony do rozdzielania i łączenia obwodów w rozdzielnicach niskiego napięcia. Dwubiegunowa budowa z dwoma rzędami po 15 otworów pozwala na podział zasilania na wiele odgałęzień przy zachowaniu przejrzystej organizacji zacisków. Rozwiązanie sprawdza się tam, gdzie potrzebne jest szybkie przyłączenie przewodów o różnym przekroju bez lub z końcówkami kablowymi.

Konstrukcja i materiały

Rdzeń bloku stanowią mosiężne gwintowane listwy zaciskowe ułożone w układzie piętrowym, z wkrętami gwiazdkowymi ułatwiającymi dociśnięcie przewodu. Obudowa wykonana jest z tworzywa samogasnącego, a pokrywa oraz przegrody z poliwęglanu są transparentne. Przezroczysta pokrywa umożliwia kontrolę stanu połączeń bez konieczności demontażu, a przegrody separują pola zaciskowe. Kolorystyka niebieska ułatwia identyfikację w rozdzielnicy. Całość ma charakter modułowy i jest odporna na warunki pracy typowe dla rozdzielnic przemysłowych i obiektowych.

Montaż i zastosowanie

Blok montuje się na szynie TH 35 lub na płaskiej powierzchni za pomocą wkrętów, co daje instalatorowi wybór sposobu zabudowy w zależności od projektu rozdzielnicy. Pewny i łatwy montaż wynika z kompaktowej formy oraz dostępu do listew od góry. Konstrukcja 2×15 otworów pozwala na przyłączenie przewodów o przekroju do 35 mm2 i 16 mm2 w różnych konfiguracjach, z liczbą przewodów 8/22 w zależności od przekroju.

Zastosowanie obejmuje instalacje elektryczne w budynkach mieszkalnych, biurowych i przemysłowych, systemy zasilania i dystrybucji energii oraz aplikacje przemysłowe, w tym motoryzację, chemię i produkcję. Blok ułatwia podział zasilania na różne obwody oraz odseparowanie zacisków fazowych, neutralnych i ochronnych, co przyspiesza prace instalacyjne i późniejszą konserwację.

Parametry pracy i bezpieczeństwo

Urządzenie pracuje przy napięciu znamionowym 500 V i jest przeznaczone do prądu znamionowego 125 A zgodnie z oznaczeniem typu. Wytrzymałość zwarciowa Icc wynosi 20 kA, co zapewnia odporność na skutki zwarcia w sieci rozdzielczej. Po zamknięciu pokrywy stopień ochrony osiąga IP20. Tworzywo sztuczne niepalne, samogasnące, oraz poliwęglanowe przegrody zwiększają bezpieczeństwo eksploatacji, a transparentna pokrywa pozwala na szybką inspekcję wizualną bez otwierania bloku.
