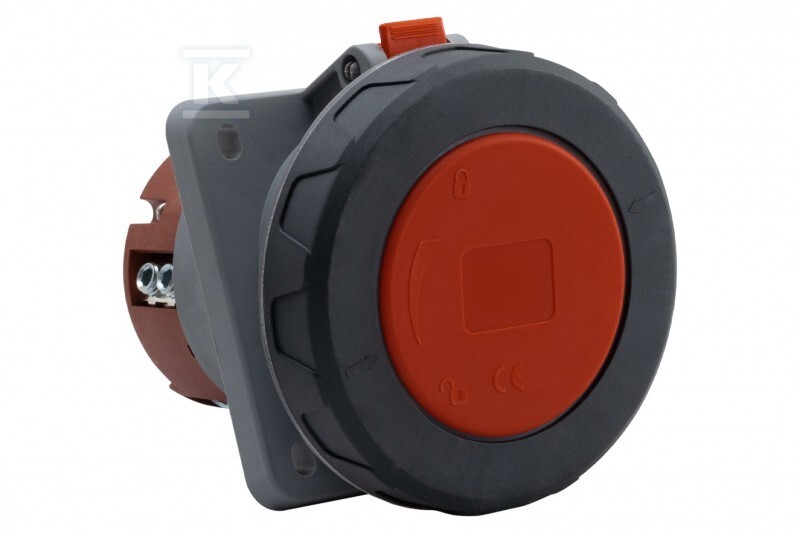

Gniazdo siłowe tablicowe skośne 125A 5p /FE/ F7.0134
Gniazdo siłowe tablicowe skośne do montażu na rozdzielnicach przemysłowych
Gniazdo siłowe tablicowe skośne 125 A 5P przeznaczone jest do stałego montażu na tablicach elektrycznych w środowiskach przemysłowych. Kątowe ułożenie wtyku ułatwia podłączenie przewodów w ograniczonej przestrzeni rozdzielnicy, a konstrukcja przystosowana do pracy z urządzeniami o dużym poborze prądu zapewnia stabilne zasilanie maszyn, narzędzi i instalacji warsztatowych.
Konstrukcja i materiały
Obudowa wykonana jest z polyamidu 6, materiału oznaczonego w dokumentacji jako PA. Taki wybór przekłada się na odporność mechaniczną i dobrą stabilność wymiarową w warunkach tablicowych. Elementy przewodzące to Ms 58, stop mosiężny stosowany w zaciskach, co zapewnia dobry kontakt elektryczny i ogranicza ryzyko przegrzewania przy obciążeniu 125 A. Połączenie realizowane jest za pomocą zacisków śrubowych, co pozwala na pewne dociśnięcie przewodu i późniejszą kontrolę dokręcenia. Stopień ochrony IP 67 oznacza szczelność na pył oraz ochronę przed zanurzeniem, przydatną w halach produkcyjnych i warsztatach, gdzie występuje zapylenie i ryzyko zachlapania.
Parametry elektryczne i warunki pracy
Urządzenie pracuje w zakresie napięcia znamionowego 380 V - 450 V z oznaczeniem 6h, przy natężeniu znamionowym 125 A. Liczba biegunów to 5, w układzie 3P+N+E, co odpowiada typowemu podłączeniu trójfazowemu z przewodem neutralnym i ochronnym. Dopuszczalna częstotliwość napięcia to 50 Hz - 60 Hz, co umożliwia zastosowanie w instalacjach o standardowej sieci przemysłowej. Parametry te pozwalają na zasilanie silników i innych odbiorników o dużym poborze mocy bez konieczności stosowania dodatkowych przejściówek.
Montaż i zastosowanie
Skośna forma gniazda ułatwia wprowadzenie wtyczki i odprowadzenie przewodów w głąb tablicy, co skraca czas montażu i ogranicza naprężenia mechaniczne na połączeniach. Rozwiązanie jest przeznaczone do montażu na tablicach elektrycznych w miejscach przemysłowych, warsztatach i halach produkcyjnych, gdzie wymagane jest trwałe i bezpieczne podłączenie urządzeń. Dzięki odporności na warunki przemysłowe i łatwej obsłudze zacisków śrubowych gniazdo sprawdza się tam, gdzie liczy się szybki dostęp do zasilania i możliwość okresowej kontroli połączeń.
