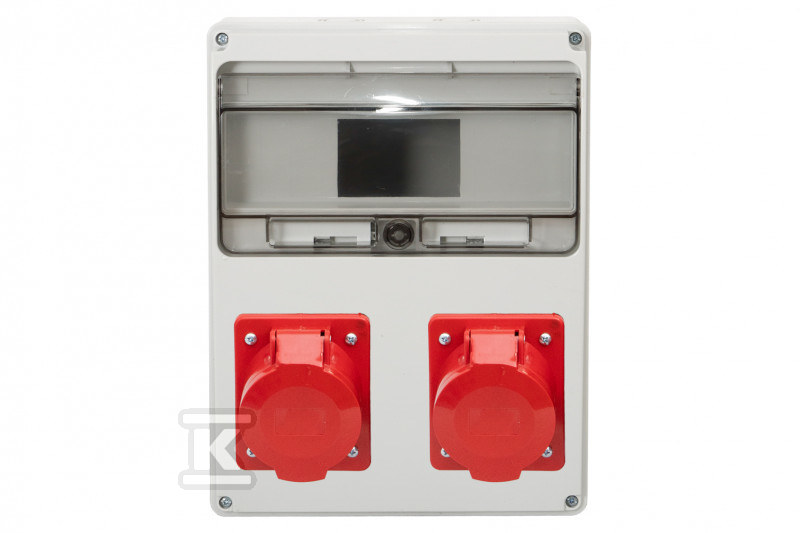

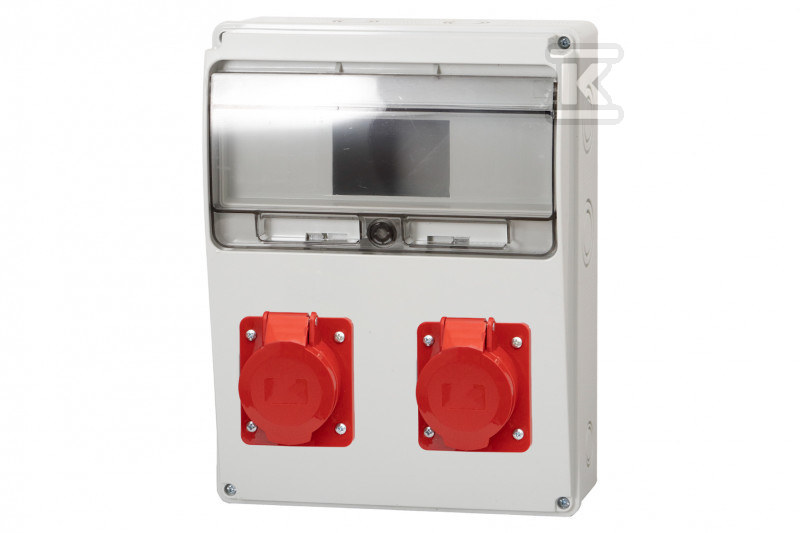

Rozdzielnica LAGO 11M - gniazda 2x32A 5p F3.0281

Rozdzielnica ścienna z gniazdami CEE 32 A 5P do instalacji przemysłowych i obiektowych

Rozdzielnica przeznaczona do bezpiecznego rozmieszczenia i ochrony elementów elektrycznych w instalacjach wymagających zasilania siłowego. Wersja z dwoma gniazdami CEE 32 A 5P i miejscem na 11 modułów pozwala na szybkie podłączenie odbiorników przemysłowych oraz rozbudowę o aparaturę modułową w jednym miejscu. Montaż ścienny i kompaktowe wymiary ułatwiają integrację w rozdzielniach obiektowych, warsztatowych i na placach budowy.

Konstrukcja obudowy i materiały

Obudowa wykonana jest z tworzywa sztucznego ABS w kolorze szarym. Wymiary 295 mm wysokości, 225 mm szerokości i 120 mm głębokości pozwalają na montaż w standardowych wnękach i na ścianie. Pokrywa mocowana jest śrubą metalową, a dostęp do wnętrza umożliwia łatwą konserwację i wymianę elementów. Obudowa zapewnia stopień ochrony IP54, natomiast gniazda pracują w klasie IP44, co ogranicza dostęp pyłu i bryzgów wody w warunkach zewnętrznych i półzewnętrznych. W komplecie znajduje się dławica PG16 oraz listwa zaciskowa N i PE do uporządkowanego prowadzenia przewodów.

Wyposażenie i okablowanie

Wewnątrz przewidziano 11 modułów oraz dwa gniazda wtykowe CEE 32 A 5P. Okablowanie fabryczne dla obwodów 32 A 5P wykonano przewodem 4 mm2 H07V-K / LgY / 450/750 V, a dla obwodów 230 V zastosowano przewód 1,5 mm2 H07V-K / LgY / 450/750 V. Rozwiązanie to skraca czas uruchomienia i eliminuje konieczność dodatkowego przygotowywania przewodów zasilających gniazda siłowe.

Zastosowanie i warunki pracy

Rozdzielnica sprawdza się w budynkach mieszkalnych, biurowych, przemysłowych, obiektach użyteczności publicznej oraz infrastrukturze miejskiej, gdzie potrzebne jest scentralizowane rozmieszczenie gniazd siłowych i zabezpieczeń. Może być wykorzystywana w systemach zabezpieczeń, automatyce przemysłowej i instalacjach oświetleniowych, tam gdzie wymagane jest pewne zasilanie odbiorników 32 A 5P oraz możliwość dalszej rozbudowy.
