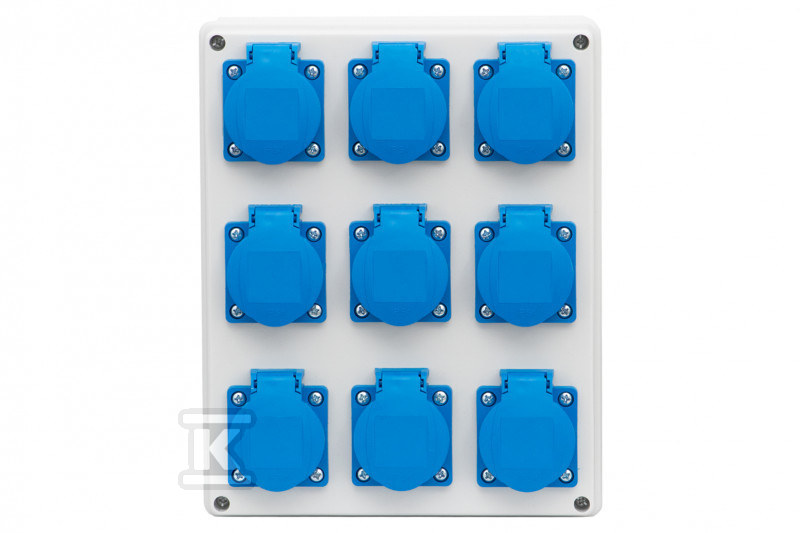

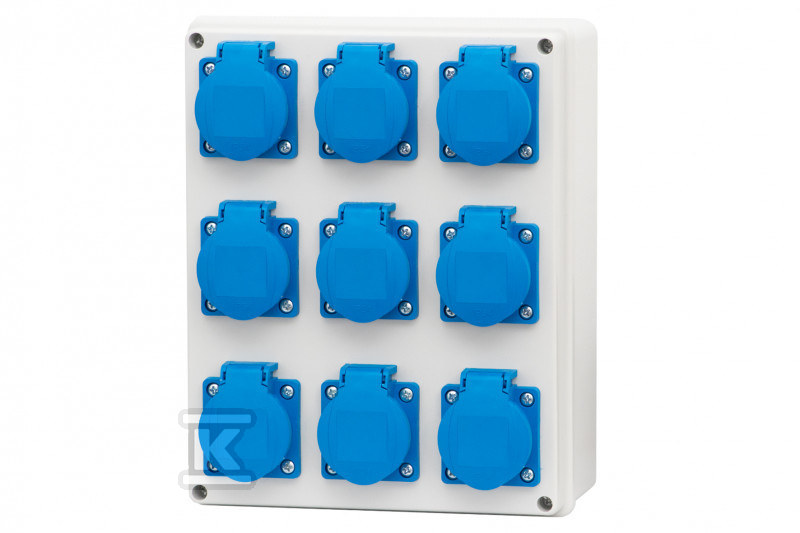

Rozdzielnica R-240 - gniazda 9x230V F3.0771

Uniwersalne rozwiązanie do rozdziału energii z dziewięcioma gniazdami 230 V

Rozdzielnica przeznaczona do bezpiecznego rozmieszczenia i ochrony elementów elektrycznych w instalacjach wymagających szybkiego dostępu do zasilania 230 V. Dziewięć gniazd w jednej obudowie pozwala ograniczyć liczbę rozdzielnic w punkcie pracy i upraszcza okablowanie urządzeń pomocniczych. Konstrukcja z myślą o montażu w warunkach obiektowych zapewnia łatwy dostęp do wnętrza i stabilne mocowanie pokrywy.

Konstrukcja obudowy i materiały

Obudowa wykonana jest z ABS w wymiarach 248 mm x 199 mm x 95 mm. Taki rozmiar pozwala na zabudowę w szafach i na ścianach bez konieczności dużych wnęk montażowych. Pokrywa mocowana jest śrubą metalową, co daje powtarzalne i pewne zamknięcie przy serwisowaniu. Stopień ochrony obudowy to IP56, a same gniazda zachowują klasę IP44. Różnica parametrów oznacza odporność korpusu na silne zachlapanie i pył, przy zachowaniu standardowej ochrony gniazd przeznaczonych do pracy w pomieszczeniach technicznych i na zewnątrz pod osłoną.

Konfiguracja elektryczna i okablowanie

Wewnątrz znajduje się listwa zaciskowa 10 mm2 oraz dławica PG16 do wprowadzenia przewodów zasilających. Zasilanie realizowane jest w układzie 3F, a obwody gniazdowe 230 V wykonane są przewodem 1,5 mm2 H07V-K / LgY / 450/750 V. Dziewięć gniazd 230 V rozmieszczonych w jednej rozdzielnicy ułatwia podłączenie narzędzi, oświetlenia roboczego i urządzeń automatyki bez rozbudowy dodatkowych linii. Elastyczny montaż elementów wewnątrz pozwala na szybką wymianę i konserwację bez demontażu całej obudowy.

Zastosowania i warunki pracy

Rozdzielnica sprawdza się w instalacjach elektrycznych budynków mieszkalnych, biurowych, przemysłowych oraz obiektów użyteczności publicznej i infrastruktury miejskiej. Ze względu na kompaktowe wymiary i ochronę IP56 obudowy może być stosowana w pomieszczeniach technicznych, warsztatach i na zewnątrz pod zadaszeniem. Typowe zastosowania to systemy zabezpieczeń, automatyka przemysłowa oraz instalacje oświetleniowe, gdzie wymagane jest skuteczne rozmieszczenie i ochrona elementów elektrycznych w jednym miejscu.
