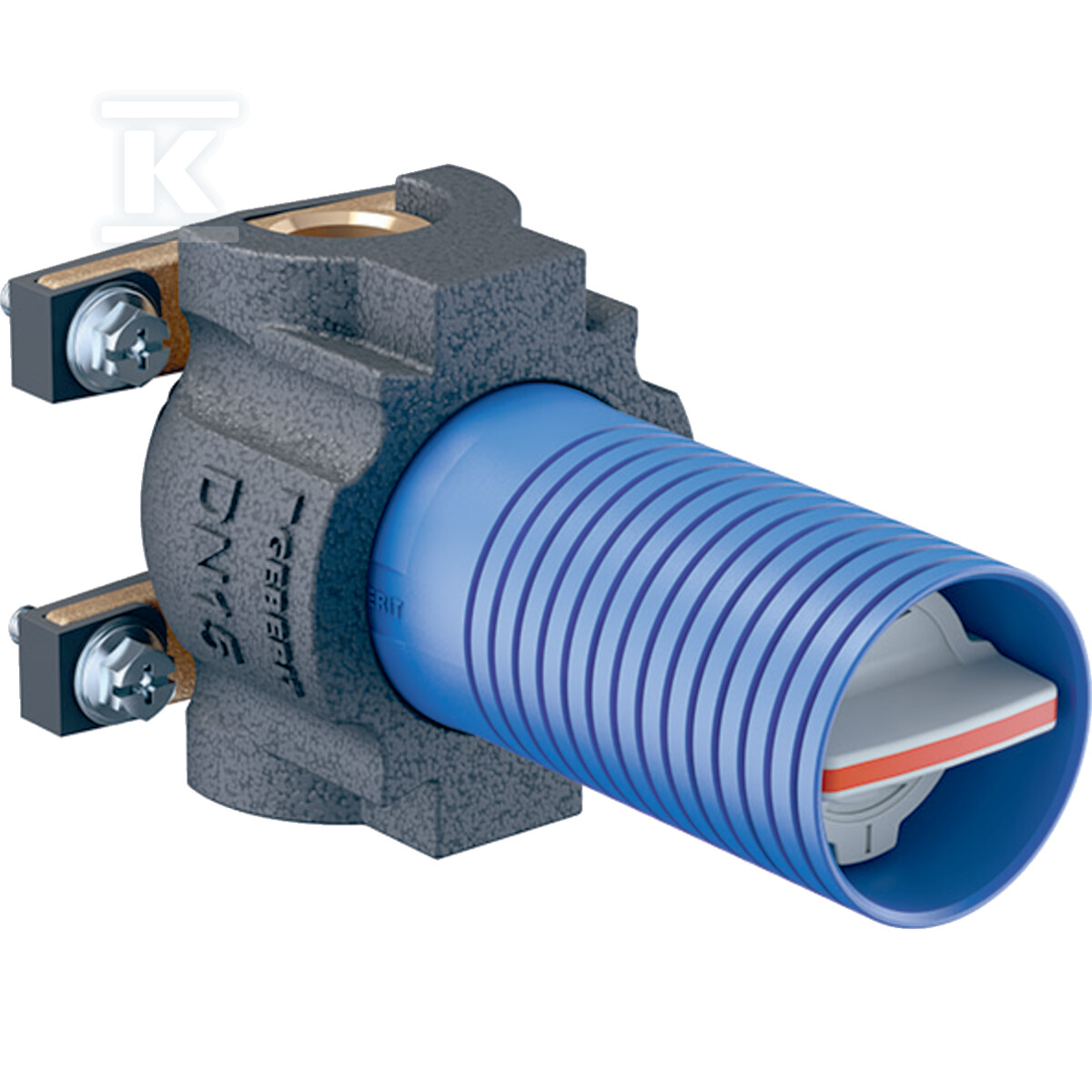

Podtynkowy zawór kulowy Geberit z mocowaniem: CuZn21Si3P, Rp=3/4'', PN=10bar 616.043.00.1

Rozwiązanie podtynkowe do sterowania przepływem wody i mediów technicznych

Zawór kulowy przeznaczony do zabudowy podtynkowej zapewnia pełny przelot DN 20 przy połączeniu Rp 3/4'' i pozwala na zdalne uruchamianie po zakończeniu prac wykończeniowych. Konstrukcja z możliwością wymiany górnej części z kulą i uszczelkami ogranicza konieczność demontażu całego korpusu w przypadku serwisu. Stałe przepłukiwanie kuli i elementu podstawowego zmniejsza ryzyko osadzania się zanieczyszczeń, a punkty mocowania dla rozstawu osi otworów o 60 mm ułatwiają precyzyjne osadzenie na płycie montażowej.

Konstrukcja i materiały

Korpus wykonano z bezołowiowego brązu krzemionkowego CuZn21Si3P, co zapewnia odporność na korozję w instalacjach wodnych i grzewczych. Kula z PPSU współpracuje z uszczelkami kulowymi z silikonu oraz uszczelką górnej części z EPDM, a uszczelnienie trzpienia oparto na kauczuku etylenowo-propylenowo-dienowym EPDM. Taki dobór materiałów pozwala na pracę w temperaturze 0-90 °C i w klasie ciśnienia PN 16.

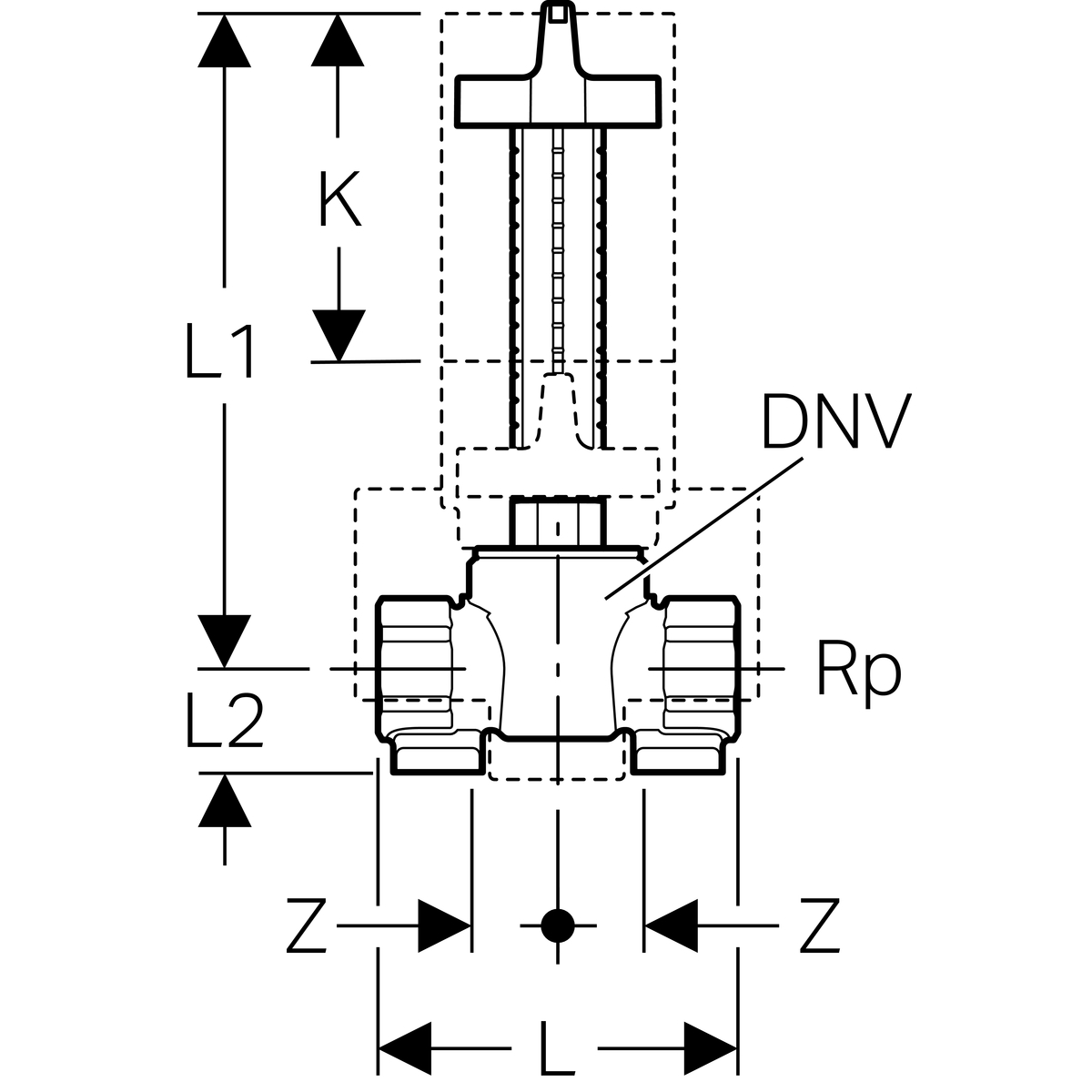

Izolacja z EPP o grubości 10 mm i przewodności cieplnej 0,035 W/(m·K) ogranicza straty ciepła na odcinku zabudowanym. Wysokość uchwytu 127 mm oraz długość robocza połączeń 21 mm ułatwiają montaż w standardowych wnękach. W komplecie znajduje się przedłużka wrzecionowa, okrągła skrzynka ochronna z możliwością skrócenia oraz zaślepka ochronna z końcówką znakującą, co chroni mechanizm na etapie budowy.

Zastosowanie i kompatybilność

Zawór sprawdza się w instalacjach wodociągowych i grzewczych, gdzie wymagana jest dyskretna obsługa po zabudowie. Można go stosować do:

• zimnej i ciepłej wody użytkowej,
• wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu,
• wody uzdatnionej zgodnie z techniczną informacją „Uzdatniona woda”,
• wody deszczowej o współczynniku pH ? 5,5 oraz wody morskiej,
• sprężonego powietrza w klasie czystości oleju 0-3, podciśnienia i gazów obojętnych, np. azotu.

Pełny przelot DN 20 zapewnia niezakłócony przepływ, a zgodność z płytami montażowymi Geberit Duofix i Geberit GIS pozwala na montaż w zabudowie ciężkiej i lekkiej. Model Geberit K4 spełnia wymagania normy DVGW i jest wykonany w wersji bezołowiowej.

Montaż i eksploatacja

Podtynkowe zdalne uruchamianie realizowane jest przez przedłużkę wrzecionową, która przenosi ruch z poziomu wykończenia na zawór ukryty w ścianie. Możliwość wymiany górnej części z kulą i uszczelkami bez rozcinania instalacji skraca czas serwisu. Stały przepływ przez kulę i element podstawowy ogranicza stagnację medium, a uszczelnienia EPDM i silikonowe zachowują elastyczność w szerokim zakresie temperatur.

Zawór przeznaczony jest do pracy ciągłej w instalacjach mieszkaniowych i użyteczności publicznej, gdzie liczy się trwałość połączeń, szczelność i łatwość obsługi po zabudowie.
