Złączka przejściowa Geberit Mapress Edelstahl z gwintem wewnętrznym i końcówką wsuwaną: d=108mm, Rp=1/2'' 33864

Złączka przejściowa ze stali nierdzewnej do systemu Mapress Edelstahl

Prosty element przejściowy łączący rurę systemową ze stali nierdzewnej o średnicy zewnętrznej 108 mm z armaturą lub instalacją gwintowaną Rp 1/2''. Wykonanie w formie prostej, bez redukcji i bez załamań, zapewnia liniowe prowadzenie medium. Końcówka wciskowa po stronie rurowej współpracuje z rurami Geberit Mapress Edelstahl, a strona gwintowana umożliwia szybkie połączenie z elementami wyposażenia posiadającymi gwint wewnętrzny cylindryczny.

Konstrukcja i materiał

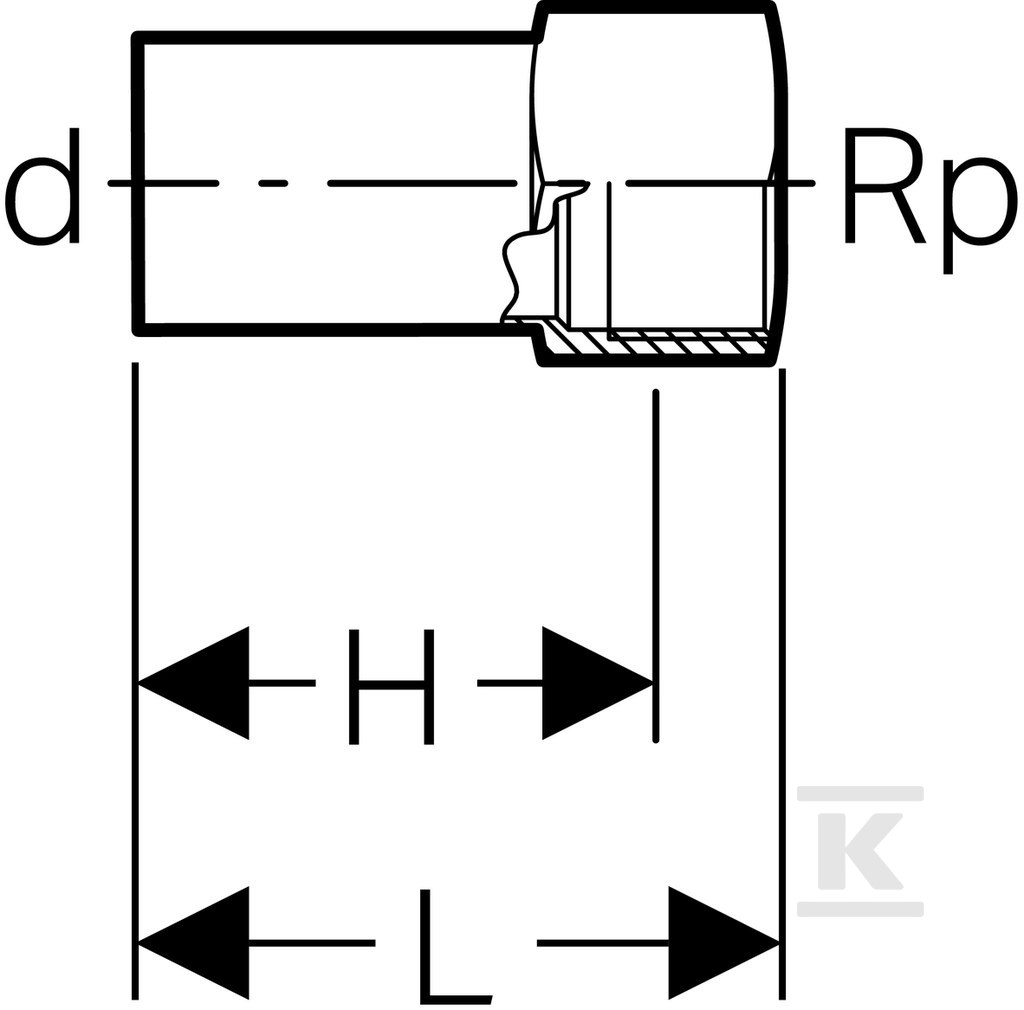

Oba połączenia wykonane są ze stali nierdzewnej gatunku 316, oznaczonej jako CrNiMo 1.4401 wg EN 10088. Powierzchnia obu części pozostaje w stanie surowym, bez dodatkowego zabezpieczenia powłokowego. Grubość ścianki połączenia rurowego wynosi 2 mm, a deklarowana wysoka wytrzymałość na rozciąganie przekłada się na stabilność mechaniczną w połączeniach obciążonych ciśnieniem i temperaturą. Całkowita długość złączki to 134 mm, z czego 121 mm przypada na część wciskową, a 13 mm na część gwintowaną. Profil zaciskowy obu połączeń oznaczony jest kodem M, przeznaczonym do szczęk zaciskowych systemu Mapress.

Zastosowanie i kompatybilność

Złączka przeznaczona jest do systemu Geberit Mapress Edelstahl. Połączenie 1 to końcówka wciskowa dla rury o średnicy zewnętrznej 108 mm, znamionowo DN 100, natomiast połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1 o rozmiarze 1/2 cala, czyli 15 mm. Kąt łuku wynosi 0°, element nie jest zaślepiony, nie posiada odpowietrznika ani zaworu spustowego i nie jest wyposażony w uszczelki. Rura systemowa potwierdza przeznaczenie do montażu w ciągach Mapress Edelstahl.

Montaż i warunki pracy

Montaż odbywa się poprzez dociśnięcie rury do końcówki wciskowej i zacisk pierścieniem zaciskowym z użyciem szczęk do profilu M. Strona gwintowana umożliwia dokręcenie elementu z gwintem zewnętrznym Rp 1/2''. Ze względu na zastosowanie w instalacjach ciśnieniowych, montaż, połączenie i uruchomienie powinny być wykonywane przez osobę z odpowiednimi uprawnieniami, zgodnie z wymogami rozporządzenia UE 2024/573 i powiązanymi przepisami krajowymi. Stal 1.4401 zapewnia odporność na korozję w typowych środowiskach wodnych i gazowych, a brak dodatkowych elementów ruchomych ogranicza liczbę punktów potencjalnych nieszczelności.
