Złączka przejściowa Geberit Mapress Edelstahl z gwintem wewnętrznym i końcówką wsuwaną: d=22mm, Rp=1/2'' 33846

Przejście systemowe 22 mm na gwint Rp 1/2” do instalacji Mapress Edelstahl

Proste przejście z końcówką wsuwaną na rurę 22 mm i gwintem wewnętrznym cylindrycznym Rp 1/2” umożliwia szybkie połączenie instalacji systemowej Mapress Edelstahl z armaturą, przyłączami lub elementami z gwintem BSPT. Kształt prosty, kąt 0°, pozwala na kontynuację przewodu bez zmiany kierunku, co upraszcza układanie tras w instalacjach hydraulicznych i grzewczych.

Konstrukcja i materiał

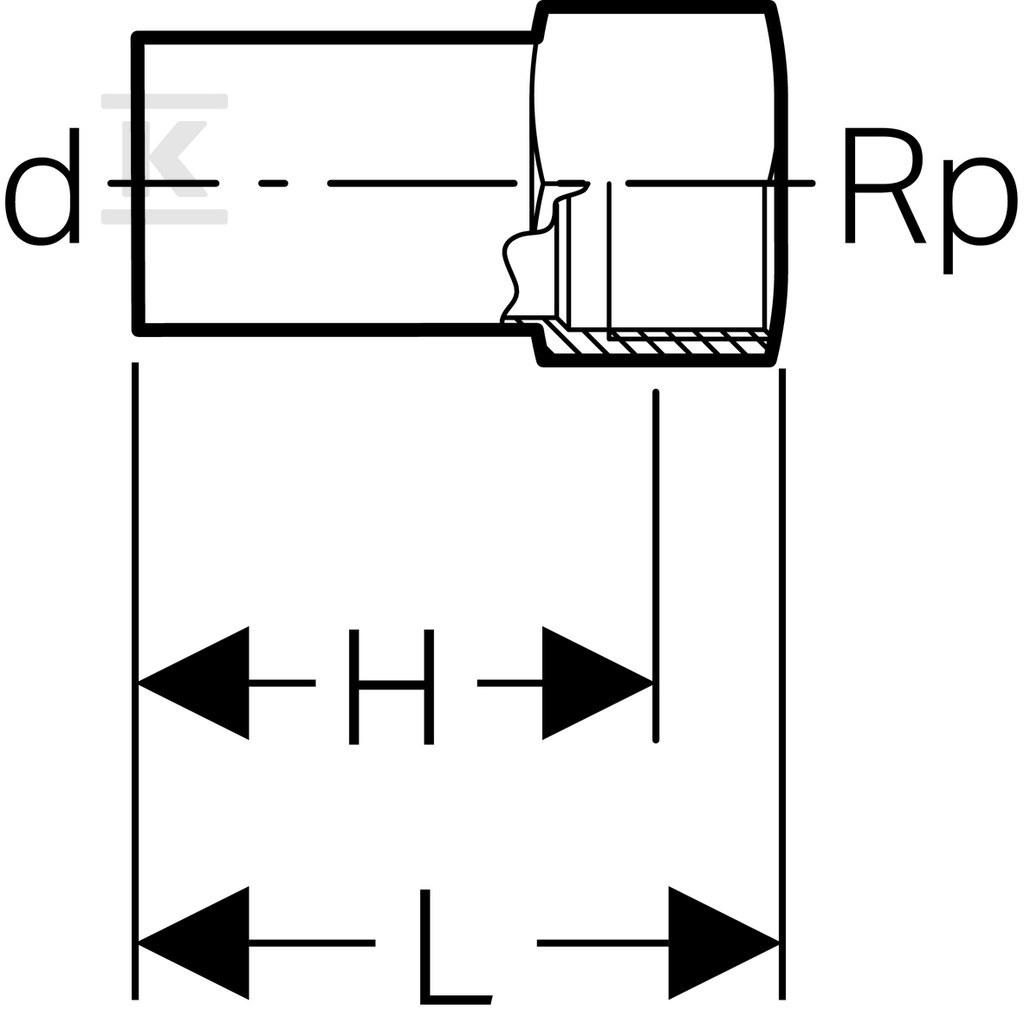

Wykonanie ze stali nierdzewnej CrNiMo 1.4401 wg EN 10088, czyli stali 316, zapewnia odporność na korozję w instalacjach wodnych i grzewczych. Powierzchnia połączeń pozostawiona w stanie surowym, bez dodatkowego zabezpieczenia. Ścianka końcówki wsuwanej ma grubość 1,2 mm, a deklarowana wysoka wytrzymałość na rozciąganie przekłada się na stabilność połączenia w warunkach pracy pod obciążeniem mechanicznym. Całkowita długość elementu to 58 mm, z czego część wsuwana liczy 45 mm, a część gwintowana 13 mm.

Zastosowanie i parametry pracy

Połączenie 1 to końcówka wciskowa do rury systemowej o średnicy zewnętrznej 22 mm, znamionowo DN 20. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, znamionowo 1/2 cala, czyli 15. Element jest prosty, nieredukcyjny, niezaślepiony, bez odpowietrznika i bez zaworu spustowego. Przeznaczony jest do zastosowań w instalacjach Mapress Edelstahl do cieczy oraz do gazów, w ramach systemu rur systemowych.

Montaż i kompatybilność systemowa

Końcówka wsuwana pracuje z profilem M przeznaczonym do szczęk zaciskowych Mapress, co pozwala na montaż bez lutowania i spawania. Gwint wewnętrzny Rp 1/2” umożliwia dokręcenie standardowej armatury z uszczelnieniem na taśmie lub pastą zgodnie z praktyką dla gwintów cylindrycznych. Brak fabrycznych uszczelek w opisie oznacza, że uszczelnienie połączenia wsuwanego realizowane jest zgodnie z zasadami systemu Mapress, a połączenie gwintowane wymaga własnego uszczelnienia. Element pasuje do systemu Geberit Mapress Edelstahl i współpracuje z pozostałymi komponentami o profilu M.
