Złączka przejściowa Geberit Mapress Edelstahl z gwintem wewnętrznym i końcówką wsuwaną: d=28mm, Rp=1/2'' 33848

Proste przejście prasowe na gwint wewnętrzny Rp 1/2" dla rury 28 mm

Przejście umożliwia połączenie rur systemu prasowego Mapress Edelstahl o zewnętrznej średnicy 28 mm z elementem gwintowanym 1/2". Wykonanie proste, kąt 0°, pozwala na kontynuację instalacji bez zmiany kierunku przepływu. Końcówka wciskowa przeznaczona jest do połączenia prasowego, a druga strona to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1. Całość ma długość 66 mm i jest przeznaczona jako element systemowy do instalacji cieczy i gazów.

Budowa i materiał

Korpus wykonano ze stali nierdzewnej gatunku 316, oznaczenie 1.4401, CrNiMo-Stahl wg DIN EN 10088. Powierzchnia obu połączeń pozostaje w stanie surowym, bez dodatkowego zabezpieczenia. Ściana połączenia prasowego ma grubość 1,2 mm, co w połączeniu z wysoką wytrzymałością na rozciąganie przekłada się na stabilność mechaniczna złącza w instalacji pod obciążeniem. Materiał 1.4401 zapewnia odporność na korozję w typowych warunkach instalacji wodnych i grzewczych. Masa elementu to ok. 0,086 kg.

Montaż i parametry połączeń

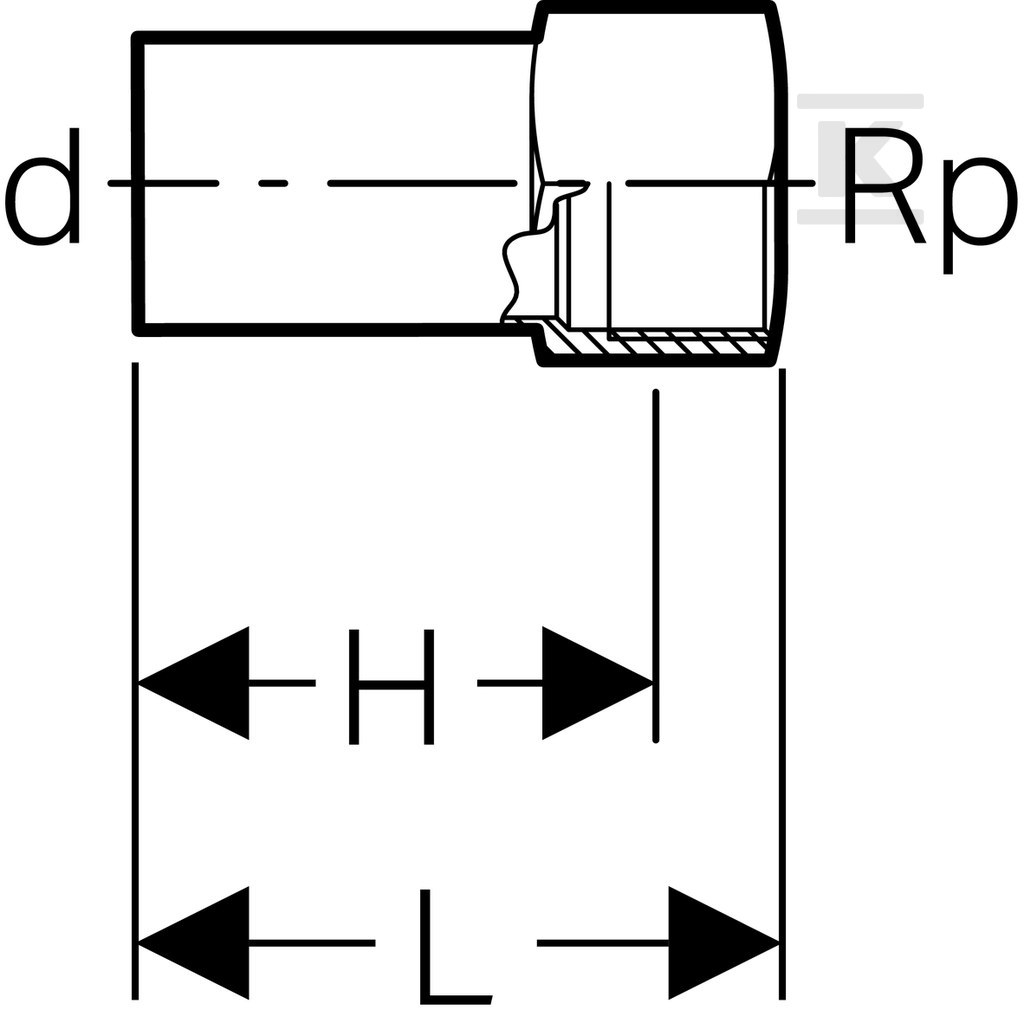

Połączenie 1 to końcówka wciskowa do rury systemowej o średnicy zewnętrznej 28 mm, znamionowo DN 25. Długość części wciskowej wynosi 53 mm, a profil do szczęk zaciskowych to M. Połączenie 2 to gwint wewnętrzny cylindryczny Rp 1/2", znamionowo 1/2 cala, 15. Długość gwintu to 13 mm, również z profilem M dla szczęk prasowych. Kształt prosty i brak redukcji ułatwiają montaż w linii. Element nie jest zaślepiony, nie posiada odpowietrznika ani zaworu spustowego i nie jest dostarczany z uszczelkami.

Zastosowanie w instalacjach

Złączka przeznaczona jest do instalacji z rurami systemowymi Mapress Edelstahl. W praktyce służy do przejścia z odcinka prasowego na armaturę, zawór lub inny element z gwintem wewnętrznym Rp 1/2". Producent wskazuje zastosowanie do cieczy oraz do gazów w ramach systemu Mapress Edelstahl. Typowe użycie to instalacje wody pitnej i ogrzewania, gdzie wymagane jest trwałe połączenie stal nierdzewna - gwint. Prosta geometria i brak elementów ruchomych upraszczają montaż i późniejszą kontrolę szczelności.
