Złączka przejściowa Geberit Mapress Edelstahl z gwintem wewnętrznym i końcówką wsuwaną: d=35mm, Rp=1/2'' 33850

Uniwersalne połączenie systemowe Mapress Edelstahl z gwintem wewnętrznym Rp 1/2"

Proste przejście między rurą systemową Mapress Edelstahl o średnicy zewnętrznej 35 mm a armaturą lub elementem z gwintem wewnętrznym cylindrycznym Rp 1/2". Wykonanie proste, kąt 0°, z końcówką wciskową po stronie rurowej i gwintem BSPT-Rp ISO 7-1 / EN 10226-1 po stronie przyłączeniowej. Całość z CrNiMo-Stahl 1.4401, czyli stali nierdzewnej 316, w stanie surowym bez dodatkowej obróbki powierzchni. Rozwiązanie systemowe, przeznaczone do instalacji z cieczami i gazami, z deklarowaną wysoką wytrzymałością na rozciąganie.

Konstrukcja i materiał

Korpus wykonany jest ze stali nierdzewnej 316 gatunku 1.4401 wg EN 10088, zarówno w części wciskowej, jak i w części gwintowanej. Powierzchnia pozostaje w stanie surowym, bez dodatkowego zabezpieczenia. Grubość ścianki połączenia wciskowego wynosi 1,5 mm, a profil zaciskowy obu połączeń to kod M przeznaczony do szczęk prasujących. Długość całkowita elementu to 69 mm, z czego 56 mm przypada na część wciskową, a 13 mm na część gwintowaną. Kształt prosty, bez redukcji, bez zaślepienia, bez uszczelek, odpowietrznika ani zaworu spustowego. Budowa systemowa oznacza przeznaczenie do pracy w instalacji Mapress Edelstahl.

Montaż i zastosowanie

Połączenie 1 to końcówka wciskowa do rury o średnicy zewnętrznej 35 mm, odpowiadającej DN 32. Połączenie 2 to gwint wewnętrzny cylindryczny Rp 1/2", czyli nominalnie 15. Montaż odbywa się metodą prasowania, co przy profilu M zapewnia szybkie i powtarzalne wykonanie złącza. Wysoka wytrzymałość na rozciąganie. Element nadaje się do zastosowań w instalacjach do cieczy oraz do gazów w ramach zakresu systemu Edelstahl.

Wymiary i kompatybilność

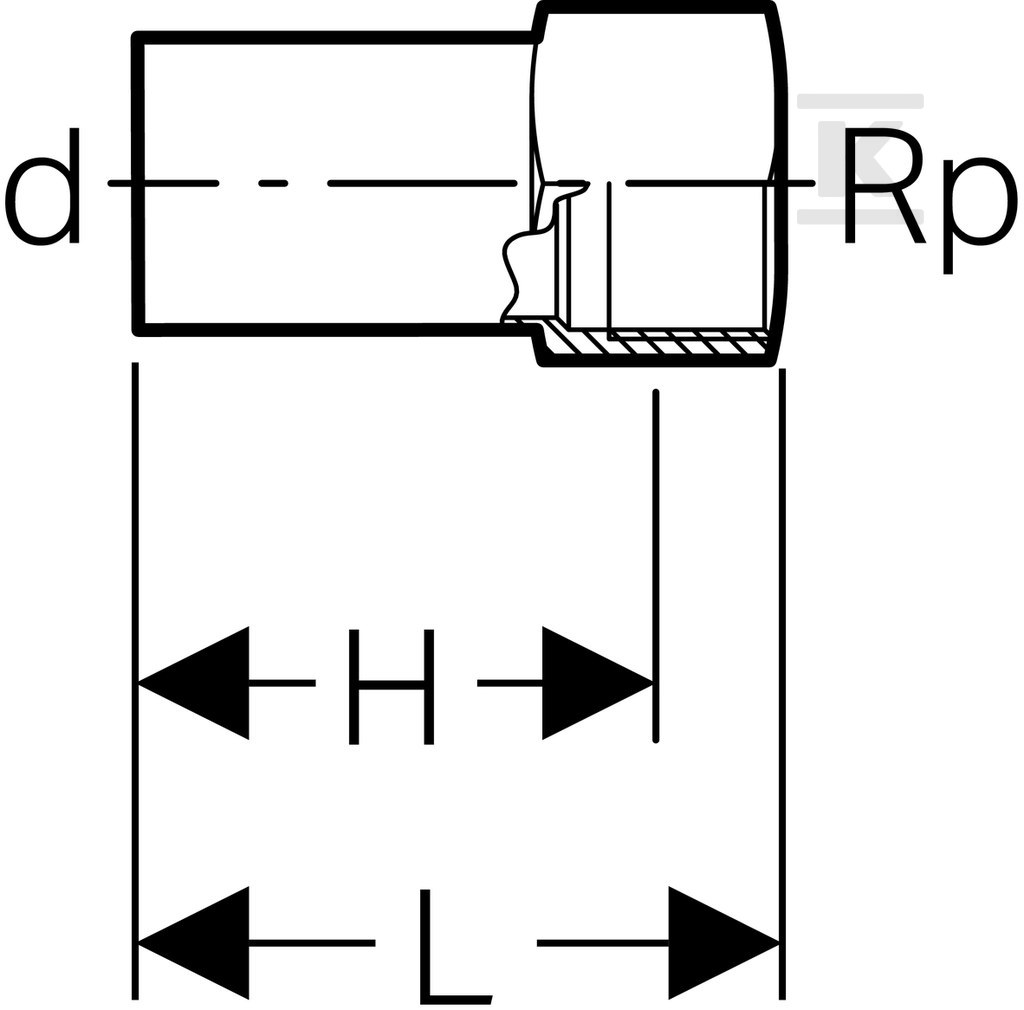

Geometria pozwala na bezpośrednie wpięcie w rurę systemową 35 mm i podłączenie armatury z gwintem Rp 1/2". Średnica nominalna strony wciskowej to DN 32, strona gwintowana to 1/2 cala. Całkowita długość 69 mm, masa ok. 0,102 kg.
