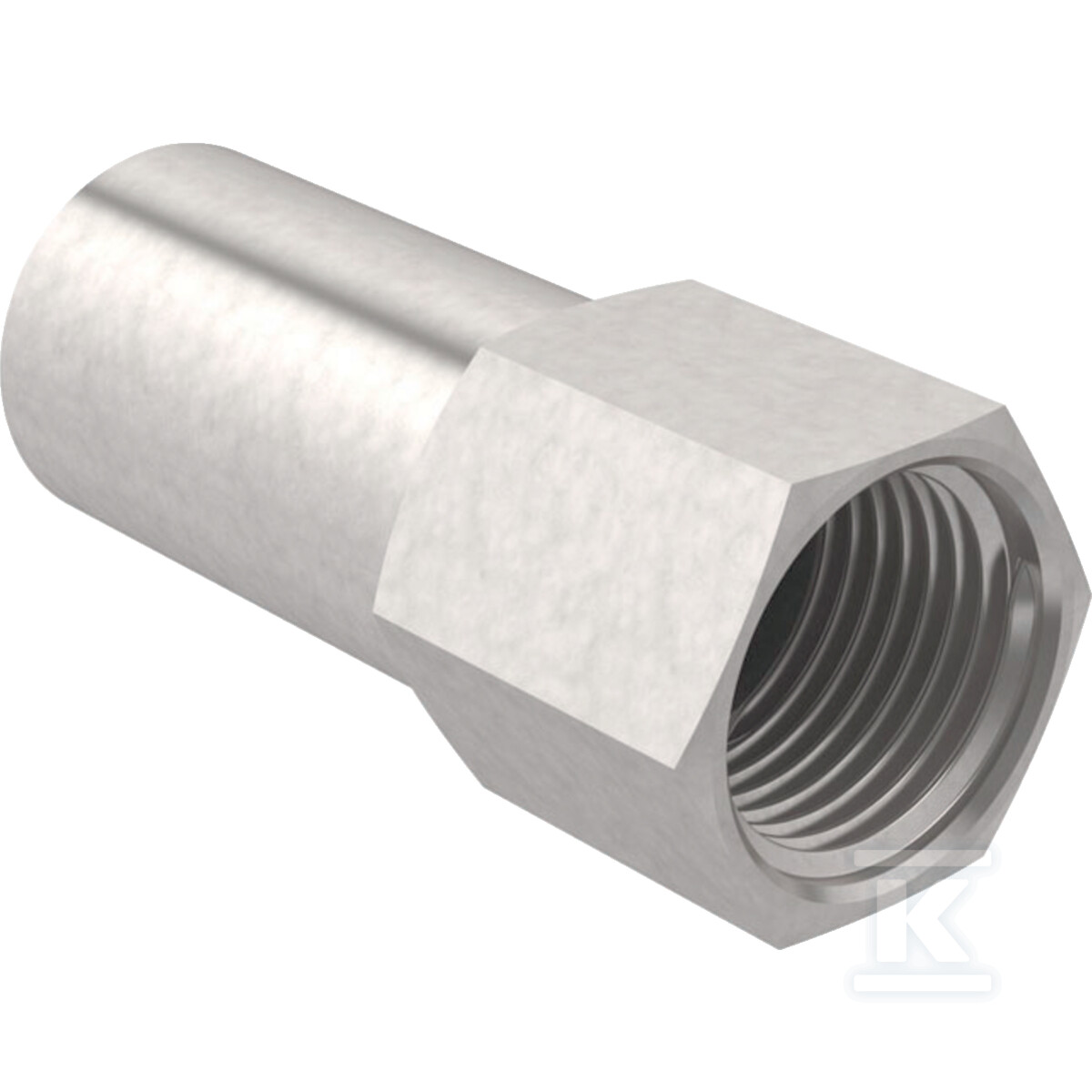

Złączka przejściowa Geberit Mapress Edelstahl z gwintem wewnętrznym i końcówką wsuwaną: d=42mm, Rp=1/2'' 33852

Uniwersalne połączenie przejściowe Mapress Edelstahl z końcówką wciskową i gwintem wewnętrznym

Proste, proste połączenie przejściowe w systemie Mapress Edelstahl umożliwia szybkie przejście z rury stalowej nierdzewnej o średnicy zewnętrznej 42 mm na gwint wewnętrzny cylindryczny Rp 1/2''. Rozwiązanie umożliwia trwałe połączenie prasowane z elementem gwintowanym bez dodatkowych przejściówek. Stal CrNiMo 1.4401 zapewnia odporność na korozję w instalacjach do cieczy i gazów, a konstrukcja bez uszczelek i odpowietrznika upraszcza montaż w ciągach prostych.

Budowa i materiał

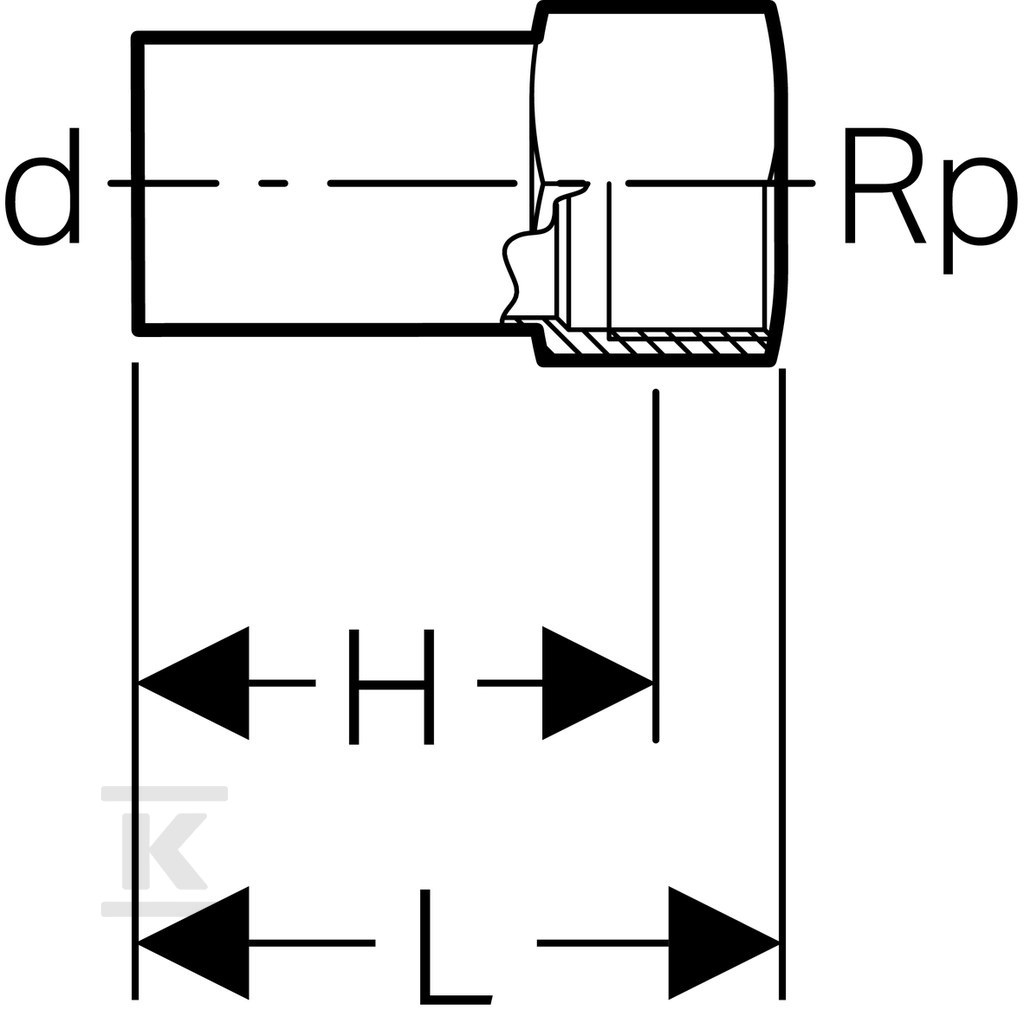

Korpus wykonano ze stali nierdzewnej 316 gatunku 1.4401, CrNiMo-Stahl wg EN 10088. Oba połączenia, wciskowe i gwintowane, mają obróbkę w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Grubość ścianki połączenia wciskowego wynosi 1,5 mm, a cała złączka ma długość 74 mm. Wysoka wytrzymałość na rozciąganie konstrukcji przekłada się na stabilność połączenia w instalacjach poddanych obciążeniom mechanicznym. Profil zaciskowy M na obu końcach jest zgodny ze szczękami prasującymi systemu Mapress, co pozwala na powtarzalne i pewne dociśnięcie.

Zastosowanie i parametry pracy

Złączka ma kształt prosty z kątem łuku 0° i jest elementem systemowym do rur Mapress Edelstahl. Połączenie 1 to końcówka wciskowa dla rury o średnicy zewnętrznej 42 mm, znamionowo DN 40, z długością chwytu 61 mm. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, znamionowo 1/2 cala, 15, z długością gwintu 13 mm. Dzięki temu element nadaje się do przejść na armaturę, zawory i inne komponenty z gwintem Rp 1/2''. Producent wskazuje zastosowanie systemu Mapress Edelstahl do cieczy oraz do gazów, przy zachowaniu parametrów materiału CrNiMo 1.4401.

Montaż i kompatybilność systemowa

Montaż opiera się na technologii prasowania. Końcówka wciskowa przyjmuje rurę systemową 42 mm, a po dociśnięciu tworzy szczelne połączenie mechaniczne bez uszczelek. Druga strona z gwintem wewnętrznym Rp 1/2'' pozwala na dokręcenie elementu gwintowanego standardowym uszczelnieniem gwintowym. Brak zaworu spustowego i odpowietrznika oznacza przeznaczenie do ciągów roboczych, a model nieredukcyjny i niezaślepiony zapewnia przejście o stałej geometrii. Masa ok. 0,122 kg ułatwia pracę na wysokości i w ciasnych przestrzeniach instalacyjnych.
