Złączka przejściowa Geberit Mapress Edelstahl z gwintem wewnętrznym i końcówką wsuwaną: d=54mm, Rp=1/2'' 33854

Proste przejście z rury stalowej 54 mm na gwint wewnętrzny Rp 1/2 w systemie Mapress Edelstahl

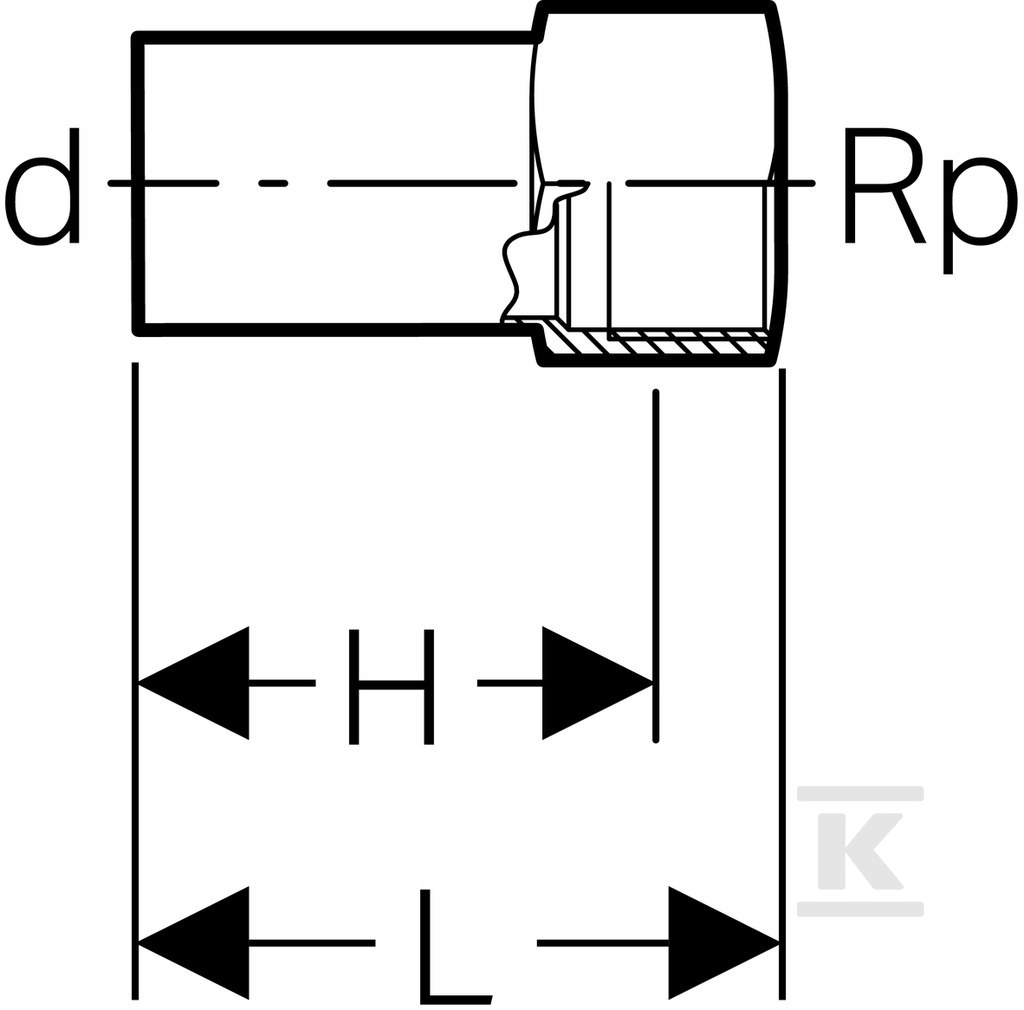

Złącze przejściowe łączy rurę systemową ze stali nierdzewnej o średnicy zewnętrznej 54 mm, DN 50, z armaturą lub elementem gwintowanym Rp 1/2. Prosta forma z kątem 0° pozwala na kontynuację przewodu bez zmiany kierunku, a konstrukcja przeznaczona jest do pracy w instalacjach z cieczami i gazami. Całkowita długość elementu to 79 mm, co ułatwia montaż w ciasnych punktach rozdzielenia systemu prasowego i tradycyjnego gwintu.

Konstrukcja ze stali CrNiMo 1.4401 i profil prasowy M

Oba połączenia wykonane są ze stali nierdzewnej 316, gatunek 1.4401 wg EN 10088, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Materiał CrNiMo zapewnia odporność na korozję oraz wysoką wytrzymałość na rozciąganie. Końcówka wsuwana do połączenia 1 ma grubość ścianki 1,5 mm, długość roboczą 66 mm i kod profilu M do szczęk zaciskowych. Połączenie 2 z gwintem wewnętrznym cylindrycznym BSPT-Rp zgodnym z ISO 7-1 / EN 10226-1 ma długość 13 mm i ten sam kod profilu M. Rura systemowa, prosty kształt i brak redukcji sprawiają, że element zachowuje pełną średnicę przepływu po stronie prasowej.

• stal nierdzewna 316 / 1.4401 w obu połączeniach
• profil prasowy M kompatybilny ze szczękami Mapress
• wysoka wytrzymałość na rozciąganie konstrukcji
• obróbka powierzchni stan surowy

Montaż prasowy i połączenie gwintowane

Po stronie rury zastosowano końcówkę wciskową do zaprasowania na rurę 54 mm. Po stronie armatury znajduje się gwint wewnętrzny cylindryczny Rp 1/2, czyli 1/2 cala, 15. Gwint BSPT-Rp umożliwia szczelne połączenie z elementami gwintowanymi zgodnie z normą ISO 7-1 / EN 10226-1. Brak zaworu spustowego, odpowietrznika i zaślepienia oznacza czyste przejście przeznaczone do stałego montażu w linii. Długości połączeń 66 mm i 13 mm dają stabilny chwyt prasy oraz wystarczającą powierzchnię gwintu do uszczelnienia.

Zastosowanie w instalacjach cieczy i gazów

Element jest klasyfikowany jako rura systemowa i przeznaczony do zastosowań Geberit Mapress Edelstahl do cieczy oraz do gazów. Średnica nominalna połączenia prasowego DN 50 i średnica zewnętrzna 54 mm odpowiadają standardowym rurom systemowym, a połączenie gwintowe 1/2 cala pozwala na szybkie podłączenie zaworów, króćców czy armatury. Prosta geometria i brak elementów dodatkowych ułatwiają planowanie trasy instalacji oraz późniejszą obsługę.
