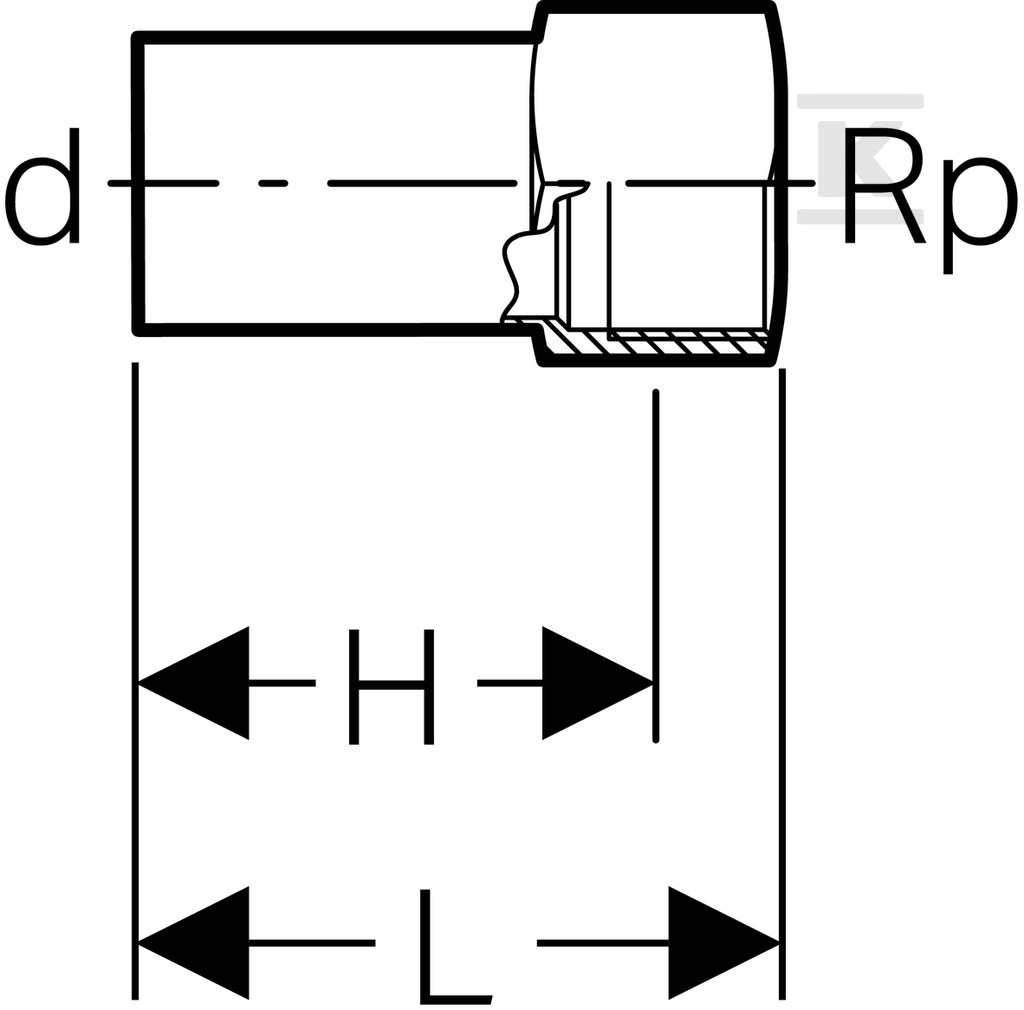

Złączka przejściowa Geberit Mapress Edelstahl z gwintem wewnętrznym i końcówką wsuwaną: d=76.1mm, Rp=1/2'' 33860

Przejście z rury stalowej DN 65 na gwint wewnętrzny Rp 1/2 w systemie Mapress Edelstahl

Proste przejście z końcówką wsuwaną na rurę o średnicy zewnętrznej 76,1 mm i gwintem wewnętrznym cylindrycznym Rp 1/2 cala umożliwia szybkie połączenie instalacji stalowej z armaturą, zaworami lub elementami wyposażenia z gwintem BSPT. Wykonanie ze stali nierdzewnej CrNiMo 1.4401, czyli AISI 316, zapewnia odporność na korozję, a wysoka wytrzymałość na rozciąganie przekłada się na stabilność połączenia w warunkach pracy pod obciążeniem mechanicznym.

Konstrukcja i materiały

Korpus jest prosty, bez kolan, z kątem łuku 0 ° i długością całkowitą 104 mm. Połączenie 1 to końcówka wciskowa do rury systemowej o średnicy nominalnej DN 65 i średnicy zewnętrznej 76,1 mm, z długością oprawienia 91 mm, grubością ścianki 1,5 mm i kodem profilu M do szczęk zaciskowych. Powierzchnia połączenia pozostaje w stanie surowym, bez dodatkowej obróbki wykończeniowej.

Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, o nominalnej średnicy 1/2 cala, czyli 15 mm, z długością gwintu 13 mm. Materiał obu części to stal nierdzewna 316, gatunek 1.4401 wg EN 10088, w stanie surowym, bez uszczelek fabrycznych. Brak odpowietrznika, zaworu spustowego i zaślepienia potwierdza przeznaczenie jako element liniowy przejściowy.

• stal CrNiMo 1.4401
• wysoka wytrzymałość na rozciąganie konstrukcji
• profil M kompatybilny ze szczękami zaciskowymi systemu Mapress
• prosta geometria ułatwiająca montaż w ciasnych przestrzeniach

Zastosowanie i parametry pracy

Element przeznaczony jest do instalacji z rur stalowych nierdzewnych w systemach do cieczy i gazów. Materiał 1.4401 zapewnia odporność na korozję i trwałość połączenia mechanicznego.

Gwint wewnętrzny Rp 1/2 pozwala na bezpośrednie dociśnięcie armatury gwintowanej bez dodatkowych przejściówek. Końcówka wsuwana DN 65 zapewnia szybkie łączenie z rurą systemową metodą zacisku, co skraca czas montażu i eliminuje spawanie na budowie. Brak reduktora oznacza, że przekrój pozostaje zgodny z nominalnym DN 65 po stronie rury.

• zastosowanie w systemach do cieczy i gazów
• kompatybilność z gazami
• połączenie liniowe bez kolan, idealne do prostych odcinków

Montaż i kompatybilność systemowa

Produkt jest elementem rury systemowej Mapress Edelstahl, przeznaczonym do montażu zaciskowego. Długość oprawienia 91 mm na stronie wsuwanej i 13 mm na stronie gwintowanej ułatwia pozycjonowanie w instalacji. Kod profilu M na obu połączeniach wskazuje na przeznaczenie do szczęk zaciskowych dedykowanych systemowi.

Montaż odbywa się na zimno, bez spawania, co ogranicza emisję ciepła i ryzyko odkształceń. Powierzchnia w stanie surowym zapewnia dobrą przyczepność pierścienia zaciskowego i szczelność połączenia po dociśnięciu. Prosta forma i brak dodatkowych elementów takich jak odpowietrznik czy zawór spustowy upraszczają układanie przewodów i kontrolę szczelności.

• montaż zaciskowy bez spawania
• kompatybilność z rurami systemowymi o średnicy zewnętrznej 76,1 mm
• profil M do standardowych szczęk zaciskowych Mapress
• element liniowy, łatwy do wpięcia w istniejące odcinki instalacji
