Złączka przejściowa Geberit Mapress Edelstahl z gwintem wewnętrznym i końcówką wsuwaną: d=88.9mm, Rp=1/2'' 33862

Proste przejście z rury stalowej 88,9 mm na gwint wewnętrzny Rp 1/2 w systemie Mapress Edelstahl

Złączka przejściowa prosta łączy rurę systemową ze stali nierdzewnej o średnicy zewnętrznej 88,9 mm, DN 80 z końcówką gwintowaną wewnętrznie Rp 1/2”. Jedna strona to końcówka wciskowa pod zacisk prasowy, druga to gwint cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1. Konstrukcja bez uszczelek i bez odpowietrznika, przeznaczona do instalacji z prasowaniem profilem M.

Budowa i materiał

Oba połączenia wykonane są ze stali nierdzewnej 316, gatunek 1.4401 CrNiMo wg EN 10088. Powierzchnia w stanie surowym, bez dodatkowej obróbki wykończeniowej. Ściana połączenia rurowego ma grubość 1,5 mm, co w połączeniu z wysoką wytrzymałością na rozciąganie daje stabilne połączenie w instalacjach pod obciążeniem.

Profil połączenia 1 i 2 to kod M przeznaczony do szczęk zaciskowych systemu Mapress. Końcówka wciskowa zapewnia szybki montaż bez spawania, a gwint wewnętrzny Rp 1/2” umożliwia podłączenie armatury, zaworów lub elementów z gwintem zewnętrznym. Kąt łuku 0° oznacza kształt prosty, bez załamań.

Wymiary i montaż

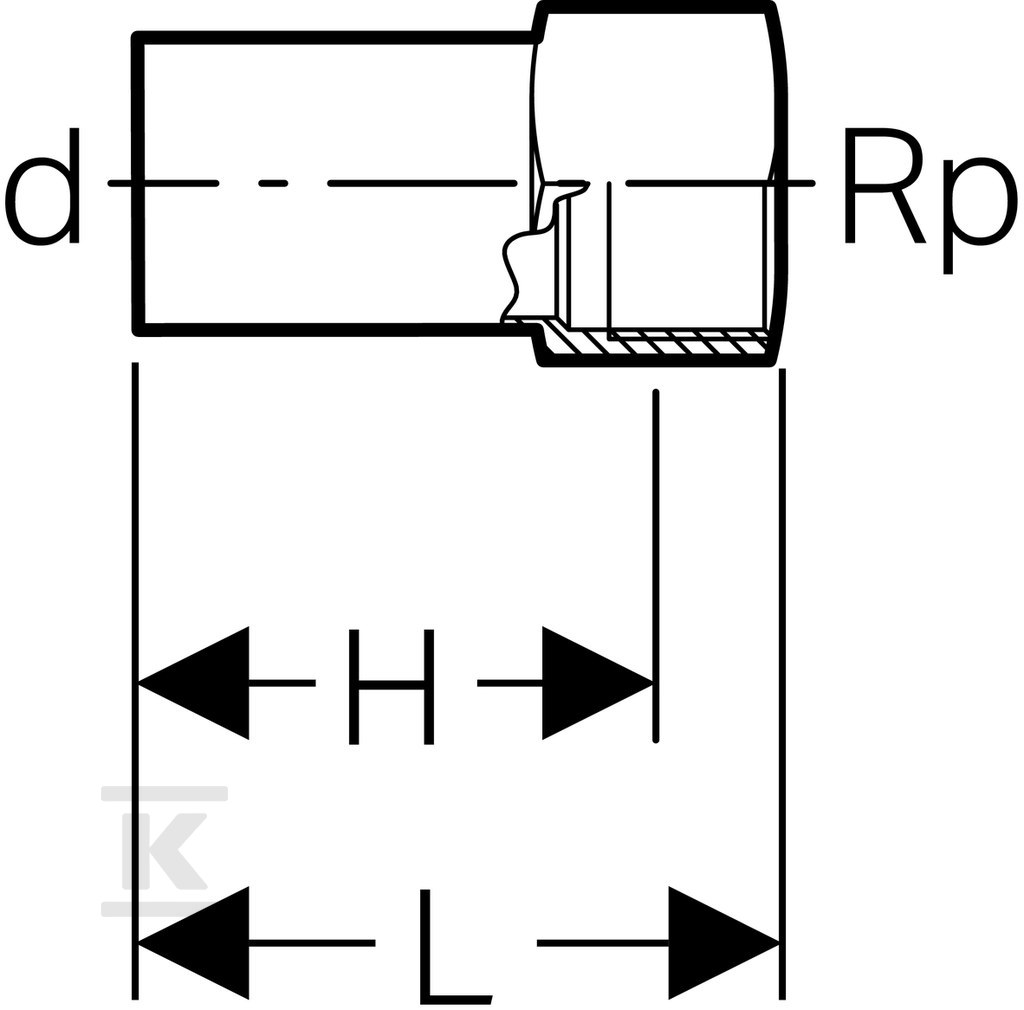

Całkowita długość złączki to 113 mm. Długość części wciskowej wynosi 100 mm, a głębokość gwintu 13 mm. Średnica zewnętrzna rury połączenia 1 to 88,9 mm przy nominalnej DN 80, a połączenie 2 to 1/2 cala, czyli 15 mm nominalnie.

Montaż odbywa się w systemie rur systemowych Mapress Edelstahl. Po wciśnięciu rury w końcówkę i dociśnięciu szczękami prasowymi uzyskuje się trwałe połączenie mechaniczne. Brak zaworu spustowego i zaślepienia potwierdza przeznaczenie jako element przejściowy, nie końcowy.

• szybkie połączenie prasowe bez lutowania i spawania
• stal 1.4401 odporna na korozję w instalacjach wodnych i gazowych
• profil M kompatybilny ze standardowymi narzędziami do prasowania Mapress
• prosta geometria ułatwia prowadzenie instalacji w ograniczonej przestrzeni

Zastosowanie w instalacjach

Element przeznaczony do systemu Geberit Mapress Edelstahl do cieczy i gazów. Sprawdzi się w instalacjach wodnych, grzewczych oraz przemysłowych, gdzie wymagane jest przejście z rury stalowej nierdzewnej 88,9 mm na armaturę gwintowaną 1/2”.

Stal CrNiMo 1.4401 zapewnia odporność na korozję i trwałość w długim okresie eksploatacji. Złącze pracuje w instalacjach z rurą systemową, bez dodatkowych uszczelek, co upraszcza serwis i ogranicza liczbę elementów.
