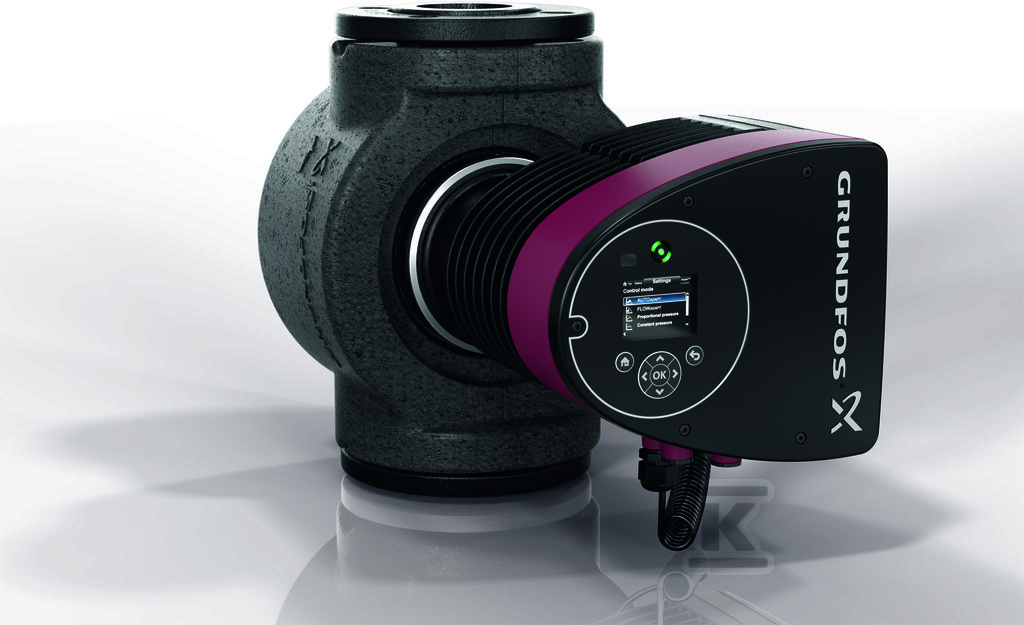

Bezdławnicowa pompa obiegowa MAGNA3 100-60 F 450 1x230V PN6 97924312

Konstrukcja bezdławnicowa z silnikiem PM

MAGNA3 to bezdławnicowa pompa obiegowa wyposażona w 4-biegunowy silnik synchroniczny z magnesami trwałymi (PM). W porównaniu z konwencjonalnymi silnikami klatkowymi oferuje wyższą sprawność w całym zakresie pracy - co bezpośrednio przekłada się na niższe zużycie energii.

Wirnik tworzy szczelną jednostkę ze statorem, bez tradycyjnej dławnicy. Brak uszczelnienia mechanicznego oznacza brak potencjalnych punktów przecieku - elementy robocze smarowane są bezpośrednio przez przepływający czynnik. To eliminuje jedną z najczęstszych przyczyn awarii klasycznych pomp obiegowych.

Korpus wykonano z żeliwa szarego EN-GJL-250 (odpowiednik ASTM A48-250B), przystosowanego do ciśnienia roboczego do 6 barów. Zasilanie jednofazowe 230 V, częstotliwość 50/60 Hz, a pobór mocy P1 mieści się w zakresie 28-679 W - urządzenie samodzielnie dobiera obroty do aktualnego zapotrzebowania instalacji.

Wskaźnik efektywności energetycznej EEI na poziomie 0,17 kwalifikuje pompę do najwyższej klasy według dyrektywy ErP - urządzenia o EEI poniżej 0,23 spełniają najbardziej rygorystyczne normy europejskie dotyczące efektywności energetycznej.

Tryby pracy i regulacja obrotów

Prędkość obrotowa regulowana jest bezstopniowo przez wbudowany falownik częstotliwości - przejścia między stanami pracy są płynne, bez szarpnięć hydraulicznych w instalacji.

Pompa oferuje sześć trybów regulacji wydajności:

• AutoAdapt - tryb domyślny. Urządzenie automatycznie analizuje charakterystykę instalacji i optymalizuje parametry pracy w czasie rzeczywistym.
• Proporcjonalne ciśnienie - wydajność rośnie lub maleje proporcjonalnie do aktualnego zapotrzebowania na przepływ.
• Stałe ciśnienie - utrzymuje zadane ciśnienie niezależnie od zmian przepływu.
• Stała temperatura - utrzymuje stałą temperaturę czynnika po stronie tłocznej.
• FlowLIMIT - ustawia górny limit przepływu; pompa sama pilnuje, by go nie przekroczyć.
• FLOWADAPT - łączy AutoAdapt z FlowLIMIT; automatycznie ogranicza przepływ bez konieczności stosowania zaworów dławiących.

Dzięki FLOWADAPT instalator może zrezygnować z części zaworów odcinających i dławiących - zmniejsza to koszt materiałów i skraca czas montażu.

Komunikacja i integracja BMS

MAGNA3 dysponuje szeregiem interfejsów umożliwiających integrację z systemami zarządzania budynkiem. Przetwornik różnicy ciśnień oraz czujnik temperatury są fabrycznie zintegrowane - pomiary zużycia energii cieplnej działają out-of-the-box bez dodatkowych czujników zewnętrznych.

Protokoły komunikacyjne dostępne standardowo:

Protokół / interfejs	Dostępność
Modbus RTU	Wbudowany
BACnet MS/TP	Wbudowany
LON/LONWorks	Wbudowany
RS-485	Wbudowany
EtherNet/IP	Wbudowany
PROFIBUS	Przez moduł CIM
Sygnał analogowy 0-10 V / 2-10 V	Wbudowany
Sygnał analogowy 0-20 mA / 4-20 mA	Wbudowany

Moduły CIM pozwalają rozbudować komunikację o protokoły nieobjęte standardowo - np. PROFIBUS czy GSM/GPRS do zdalnego monitoringu. Opcjonalny interfejs MI 201 umożliwia bezprzewodową konfigurację i monitoring za pomocą aplikacji Grundfos GO.

Warunki pracy

Zakres temperatury przepompowywanej wody wynosi od -10 do +110 °C, przy czym typowa temperatura robocza oscyluje wokół 60°C. Tak szeroki zakres pozwala stosować pompę zarówno w tradycyjnych instalacjach grzewczych (kotły gazowe, olejowe), jak i w systemach chłodniczych czy solarnych.

Przyłącze kołnierzowe według normy EN 1092-2, wielkość DN100, klasa ciśnienia PN6. Długość zabudowy to 450 mm. Stopień ochrony obudowy IPX4 chroni przed bryzgami wody z dowolnego kierunku, a klasa izolacji uzwojenia silnika to F. Maksymalna temperatura otoczenia podczas pracy wynosi 40°C.

Pompa posiada certyfikaty: CE, VDE, EAC. Masa netto to około 34 kg.

Przepływ nominalny sięga 28 m3/h, a wysokość podnoszenia wynosi około 6 metrów. Te parametry pozwalają obsłużyć instalacje wymagające wyższej wydajności niż typowe pompy domowe jednofazowe.
