Pompa obiegowa podwójna c.o./klimatyzacja MAGNA3 D 50-100 F 280 kołnierzowa, PN16 97924485

Inteligentne sterowanie i komunikacja w pompie obiegowej

Pompa MAGNA3 D wyróżnia się na tle standardowych urządzeń obiegowych rozbudowanym systemem komunikacji i zaawansowanymi funkcjami regulacji. Tryb AUTOADAPT ustawiany fabrycznie sprawia, że po zamontowaniu pompa samodzielnie analizuje instalację grzewczą, znajduje optymalny punkt pracy i nieprzerwanie dostosowuje parametry do zmieniającego się zapotrzebowania - bez konieczności ręcznej konfiguracji przez instalatora czy użytkownika.

Urządzenie obsługuje szereg protokołów komunikacyjnych przemysłowej automatyki budynkowej: LON/LONWorks, BACnet MS/TP, Modbus RTU, PROFIBUS, RS-485 oraz EtherNet/IP. Dzięki temu pompa integruje się z systemami BMS i pozwala na zdalne monitorowanie oraz sterowanie z poziomu aplikacji Grundfos GO. Wbudowane interfejsy analogowe 0-20 mA / 4-20 mA oraz 0-10 V / 2-10 V umożliwiają płynną regulację prędkości obrotowej bezstopniowo w sposób ciągły.

Konstrukcja i parametry pracy

Dwugłowicowa konstrukcja bezdławnicowa oznacza kompaktową budowę przy zachowaniu wysokiej wydajności przepływowej - nominalnie 15,59 m3/h przy wysokości podnoszenia 55,42 kPa. Maksymalna wysokość podnoszenia sięga 10 m, co pozwala obsłużyć instalacje o znacznym obciążeniu hydraulicznym w budynkach wielorodzinnych, szkołach, szpitalach czy obiektach przemysłowych.

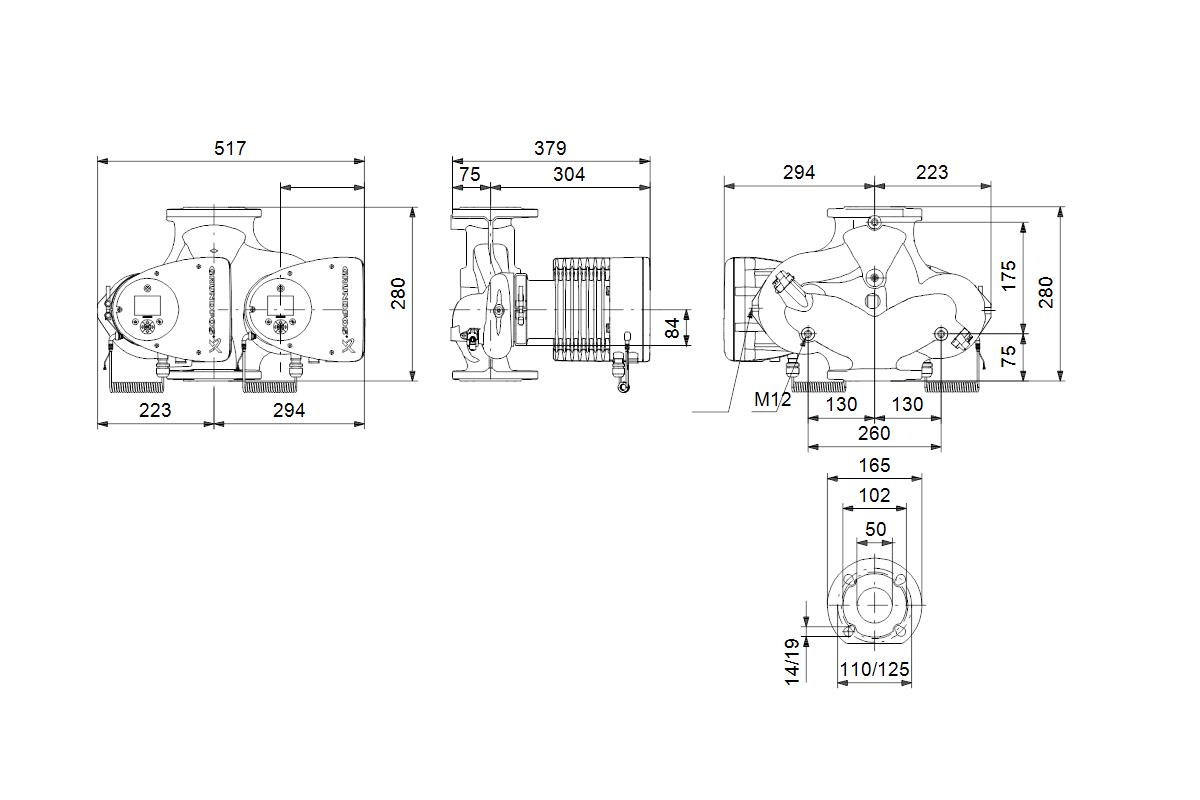

Korpus pompy wykonano z żeliwa GG 25 (GJL-250), co zapewnia odporność mechaniczną i trwałość w wymagających warunkach ciągłej eksploatacji. Długość wbudowania wynosi 280 mm, a przyłącza kołnierzowe DN50 wykonane wg normy EN 1092-2 spełniają wymagania ciśnieniowe klasy PN16 - maksymalne ciśnienie robocze to 16 bar. Zakres temperatur medium roboczego od -10 °C do 110 °C pozwala stosować pompę zarówno w tradycyjnych instalacjach grzewczych, jak i w układach chłodzenia czy ciepła sieciowego.

Silnik jednofazowy o poborze mocy zaledwie 0,389 kW (prąd znamionowy 1,77 A) pracuje z prędkością do 4380 obr./min. Konstrukcja oparta na magnesach trwałych w połączeniu z wbudowaną przetwornicą częstotliwości zapewnia wysoki moment rozruchowy przy jednoczesnej energooszczędności potwierdzonej wskaźnikiem EEI na poziomie 0,19 - jednym z najniższych w klasie pomp obiegowych.

Zastosowania i eksploatacja

Pompa sprawdza się w instalacjach centralnego ogrzewania wymagających stałego lub zmiennego przepływu, szczególnie tam gdzie konieczna jest optymalizacja punktu pracy pompy względem rzeczywistego zapotrzebowania. Funkcja automatycznej nocnej redukcji nastawienia obniża zużycie energii w godzinach minimalnego obciążenia instalacji.

Niski poziom hałasu pracy oraz brak wymagań konserwacyjnych przez dług okres eksploatacji czynią ją odpowiednim wyborem do budynków użyteczności publicznej - szkół, szpitali i hoteli - gdzie komfort akustyczny ma znaczenie. Stopień ochrony IPX4 pozwala na montaż w pomieszczeniach technicznych o podwyższonej wilgotności.

Dwugłowicowa wersja konstrukcyjna umożliwia realizację układów rezerwowych lub pracę równoległą bez dodatkowych elementów mocujących - upraszcza to instalację i redukuje liczbę punktów potencjalnych nieszczelności.
