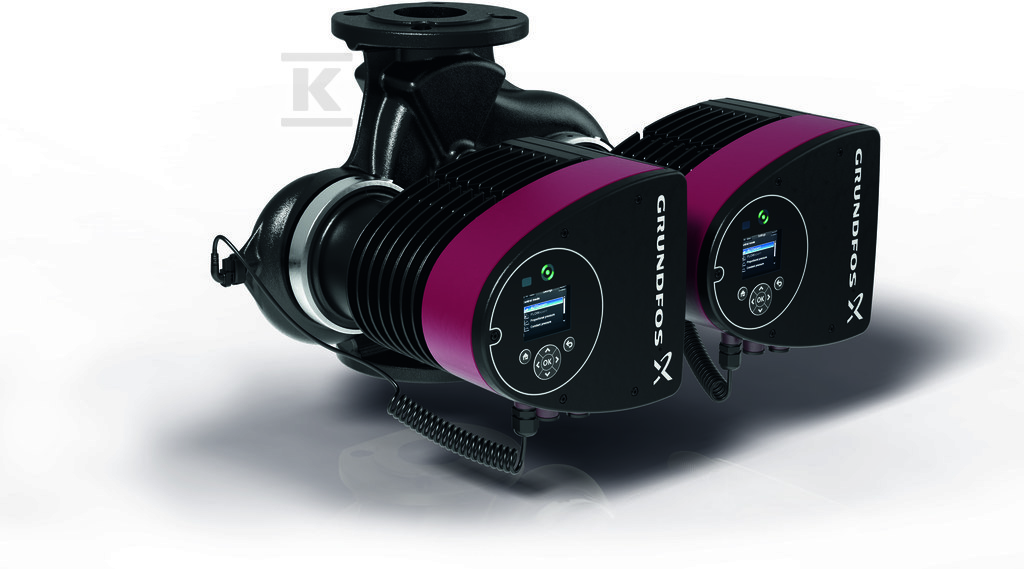

Bezdławnicowa pompa obiegowa MAGNA3 D 80-120 F 360 1x230V PN10 97924515

Energooszczędna pompa obiegowa dla dużych instalacji grzewczych i chłodniczych

Dwugłowicowa bezdławnicowa pompa obiegowa MAGNA3 D o długości wbudowania 360 mm i maksymalnej wysokości podnoszenia 12 m stanowi kompletne rozwiązanie dla średnich i dużych instalacji centralnego ogrzewania oraz klimatyzacji. Konstrukcja z dwoma głowicami umożliwia automatyczne przełączanie pracy - gdy jedna głowica przestaje działać, druga natychmiast przejmuje ciągłość przepływu bez przestojów instalacji. Po stronie tłocznej każdej głowicy znajduje się zawór klapowy zapobiegający cofaniu się medium, co pozwala na niezależną pracę obu sekcji.

Korpus pompy wykonano z żeliwa GG 25 (GJL-250) - materiału odpornego na korozję i wysokie ciśnienie robocze do 10 bar. Zakres temperatur medium wynosi od -10 do +110 °C, co sprawia, że urządzenie sprawdza się zarówno w tradycyjnych instalacjach grzewczych, jak i układach chłodniczych wymagających niższych temperatur czynnika.

Układ regulacji i tryby pracy

Pompa dysponuje wbudowanym sterownikiem obrotów silnika z płynną, bezstopniową regulacją prędkości obrotowej. Do wyboru jest kilka trybów pracy:

• Regulacja proporcjonalna ciśnienia - wysokość podnoszenia rośnie proporcjonalnie do przepływu, kompensując straty ciśnienia w rurociągach rozprowadzających;
• Regulacja stałego ciśnienia - utrzymywanie stałego poziomu ciśnienia niezależnie od aktualnego przepływu;
• Regulacja stałotemperaturowa - utrzymanie stałej temperatury wody w obiegu;
• Stały przepływ - utrzymywanie zadanej wydajności niezależnie od wysokości podnoszenia;
• Funkcja FLOW LIMIT - zapobieganie przekroczeniu maksymalnego przepływu nominalnego bez konieczności stosowania zaworów dławiących.

Współpraca z przetwornikami temperatury umożliwia precyzyjną kontrolę parametrów instalacji, a funkcja AUTOADAPT automatycznie dostosowuje parametry pracy do aktualnych potrzeb systemu.

Komunikacja i integracja z systemami BMS

Urządzenie wyposażono w rozbudowany układ komunikacji obejmujący protokoły profesjonalne:

Protokół	Wsparcie
Modbus RTU	Tak
PROFIBUS	Tak
BACnet MS/TP	Tak
LONWorks	Tak
EtherNet/IP	Tak
Sygnał analogowy 0-10 V / 2-10 V	Tak
Sygnał analogowy 0-20 mA / 4-20 mA	Tak
Bezpotencjałowy zestyk przełączający	Tak

Dzięki temu pompę można bezproblemowo zintegrować z istniejącymi systemami zarządzania budynkiem (BMS). Wbudowany odbiornik radiowy pozwala na komunikację z aplikacją Grundfos GO oraz innymi pompami MAGNA3 tego samego typoszeregu.

Parametry eksploatacyjne i warunki montażu

Maksymalny przepływ nominalny wynosi 36,32 m3/h przy wysokości podnoszenia 97,37 kPa. Pobór mocy silnika P1 to 1,508 kW, a prąd znamionowy 6,86 A przy zasilaniu jednofazowym 230 V / 50-60 Hz. Tolerancja napięcia wynosi ±10%, jednak nie należy wykorzystywać jej do celów zasilania pomp napięciami odbiegającymi od wartości na tabliczce znamionowej.

Skrzynka sterownicza musi być ustawiona poziomo z logo Grundfos w pozycji pionowej - prawidłowe ułożenie zapewnia wystarczające chłodzenie elektroniki. Pompy dwugłowicowe montowane w rurociągu poziomym wymagają zamontowania automatycznego odpowietrznika (Rp 1/4") w najwyższym punkcie korpusu, jeśli instalacja nie jest wyposażona w zawór odpowietrzający.

Stopień ochrony obudowy to IPX4, a klasa izolacji uzwojenia silnika - F. Pompa może pracować w temperaturze otoczenia od 0 do +40 °C. Dla prawidłowego działania woda w instalacjach grzewczych powinna spełniać wymagania norm jakościowych, np. niemieckiej VDI 2035.

Zawartość zestawu

W opakowaniu znajdują się: pompa MAGNA3 z dwoma głowicami roboczymi, uszczelki kołnierzowe oraz skrócona instrukcja obsługi z wytycznymi bezpieczeństwa. Wersja z przyłączami kołnierzowymi EN 1092-2 umożliwia montaż między rurami wystarczająco mocno osadzonymi - bez dodatkowych wsporników dla pojedynczej pompy lub na konsoli/płycie podstawy dla konfiguracji dwugłowicowej.
