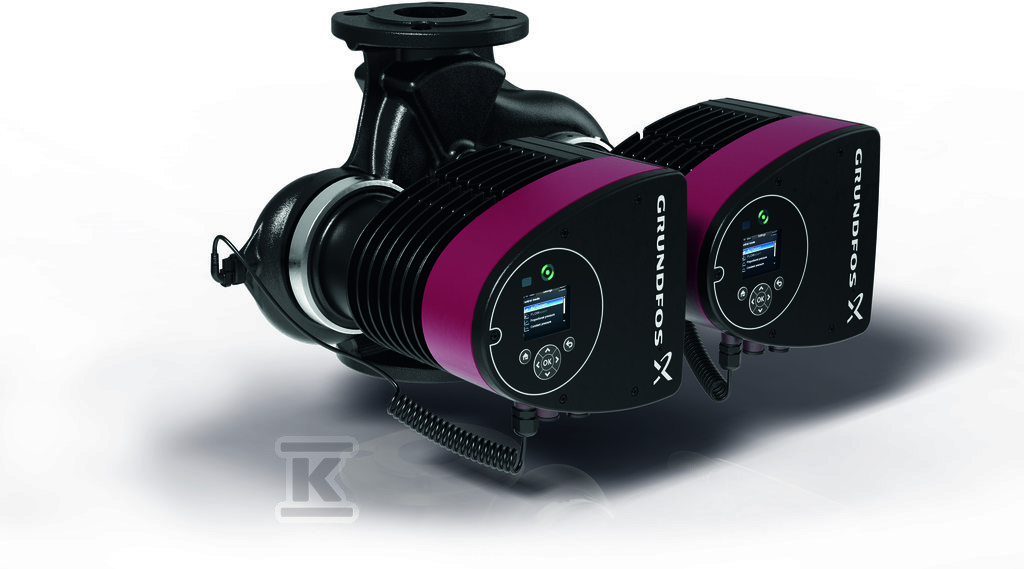

Bezdławnicowa pompa obiegowa MAGNA3 D 80-60 F 360 1x230V PN6 97924502

Podwójna pompa obiegowa do wymagających instalacji HVAC

MAGNA3 D 80-60 F to bezdławnicowa pompa obiegowa z podwójną głowicą roboczą, zaprojektowana przez Grundfos z myślą o średnich i dużych instalacjach cieplnych oraz chłodniczych. Konstrukcja typu canned-rotor oznacza, że pompa i silnik stanowią integralną całość bez uszczelnienia wału - tylko dwie uszczelki odpowiadają za szczelność, a łożyska smarowane są przez przepompowywaną ciecz. Brak elementów zużywających się mechanicznie przekłada się na praktycznie bezobsługową pracę przez cały okres eksploatacji.

Dwie głowice pracują w trybie wielopompowym z trzema konfiguracjami do wyboru. W trybie przemiennym pompownia automatycznie przełącza się między głowicami w zależności od czasu lub zużytej energii - obie pracują naprzemiennie, co wydłuża ich żywotność. W trybie rezerwowym druga głowica pozostaje w gotowości i uruchamia się natychmiast po awarii pierwszej, eliminując przestoje systemu. Tryb kaskadowy dobiera liczbę pracujących głowic do aktualnego zapotrzebowania instalacji.

Układ napędowy i sterowanie

Sercem urządzenia jest 4-biegunowy silnik synchroniczny z magnesami trwałymi (PM) o mocy nominalnej P1 od 26 do 540 W - regulowaną bezstopniowo przez wbudowany falownik częstotliwości. Silnik PM osiąga wyższą sprawność niż klasyczne silniki klatkowe, co w połączeniu z elektronicznym sterowaniem pozwala na redukcję zużycia energii nawet o 75% w porównaniu ze standardowymi pompami obiegowymi.

Funkcja AUTOADAPT analizuje parametry instalacji i automatycznie dobiera optymalną wydajność - wystarczy zamontować pompę i pozostawić ją w tym trybie. Rozszerzeniem jest FLOWADAPT, który dodatkowo ogranicza maksymalny przepływ, redukując potrzebę stosowania zaworów dławiących na przewodach zasilających i powrotnych.

Wbudowany czujnik ciśnienia różnicowego i temperatury umożliwia monitorowanie parametrów pracy oraz - po podłączeniu dodatkowego czujnika na powrocie - pomiar zużycia energii cieplnej systemu.

Komunikacja, warunki pracy i przyłącze

Pompa wyposażona jest w rozbudowany układ komunikacyjny przygotowany do integracji z systemami BMS. Obsługuje protokoły fieldbusowe takie jak BACnet MS/TP, Modbus RTU, PROFIBUS, RS-485, EtherNet/IP oraz LONworks - wszystkie przez moduły CIM montowane w skrzynce sterującej. Do dyspozycji są również wejścia cyfrowe i analogowe (0-10 V / 2-10 V oraz 0-20 mA / 4-20 mA), konfigurowalne przekaźniki oraz bezpotencjałowy styk przełączający.

Sterowanie odbywa się przez panel z kolorowym wyświetlaczem TFT lub aplikację mobilną Grundfos GO Remote (po dokupieniu modułu komunikacyjnego).

Maksymalny przepływ dochodzi do około 50 m3/h przy wysokości podnoszenia do 6 m. Nominalny punkt pracy (BEP) przypada na przepływ 23,7 m3/h przy ciśnieniu różnicowym 50,18 kPa. Pompa pracuje z medium o temperaturze od -10 do +110 °C, podczas gdy temperatura otoczenia może wynosić od 0 do +40 °C. Maksymalne ciśnienie robocze wynosi 6 bar.

Zasilanie jednofazowe 230 V / 50-60 Hz pobiera prąd od 0,28 do 2,39 A. Stopień ochrony obudowy to IPX4, a klasa izolacji uzwojeń F zapewnia niezawodność w warunkach przemysłowych.

Przyłącze kołnierzowe DN80 według normy EN 1092-2 umożliwia montaż na rurociągach średniej wielkości w instalacjach komercyjnych i przemysłowych.

Materiały konstrukcyjne

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250 (GG25) odpornego na ciśnienie robocze PN6. Wirnik z tworzywa wzmacnianego włóknem szklanym (PES + GF) pracuje w obudowie rotora z kompozytu wzmocnionego włóknem węglowym. Płyta łożyskowa i wyłożenie rotora ze stali nierdzewnej zapewniają trwałość w kontakcie z wodą grzewczą lub chłodniczą.

Zastosowania

Podwójna konstrukcja sprawdza się wszędzie tam, gdzie wymagana jest ciągłość dostaw ciepła lub chłodzenia bez możliwości przerw serwisowych:

• ogrzewanie i klimatyzacja budynków komercyjnych,
• rozdzielnice ciepła systemowego i sieci ciepłownicze,
• chłodzenie district cooling,
• obiegi ciepła technologicznego,
• systemy pomp gruntowych i solarnych,
• recyrkulacja ciepłej wody użytkowej.

Wskaźnik efektywności energetycznej EEI = 0,18 plasuje pompę poniżej najbardziej rygorystycznych wymogów dyrektywy EuP 2015 już dziś - co oznacza niższe koszty operacyjne przez cały okres użytkowania urządzenia.
