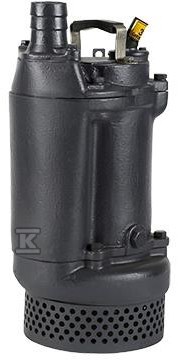

Pompa zatapialna odwadniająca do wody brudnej i ściekowej DWK.O.10.100.37.5.0D 3.7kW 3x380-415V 96922651

Pompa zatapialna Grundfos DWK.O do odwodnień budowlanych i przemysłowych

Pompa zatapialna DWK.O.10.100.37.5.0D to urządzenie z rodziny Grundfos DWK przeznaczone do odwodnień i zastosowań drenażowych w budownictwie i przemyśle. Konstrukcja z wirnikiem półotwartym typu O pozwala na przetłaczanie dużych ilości wód gruntowych i powierzchniowych, wody drenażowej przy dużej wysokości podnoszenia oraz wody z zanieczyszczeniami ze studzienek drenażowych. Kompaktowa budowa umożliwia montaż tymczasowy na placu budowy oraz stały w instalacjach drenażowych.

Urządzenie sprawdza się przy odwadnianiu wykopów, tuneli, piwnic, zbiorników na ścieki oraz przy pracach w obiektach przemysłowych, gdzie wymagane jest usuwanie wody z zawartością drobnych ciał stałych. Zakres pracy obejmuje ciecz o temperaturze od 0 do 40 °C i gęstości ok. 998,2 kg/m3. Maksymalny rozmiar części stałych wynosi 10 mm, a średnica wirnika to 137 mm, co w połączeniu z charakterystyką hydrauliczną daje sprawność hydrauliczną do 50 %. Przepływ znamionowy deklarowany dla tej wersji to ok. 13,7 l/s przy wysokości podnoszenia ok. 12,5 m, a maksymalny przepływ sięga ok. 18,3 l/s. Maksymalna głębokość montażu to 25 m, a maksymalna temperatura otoczenia 40 °C.

Zastosowanie i warunki pracy

Pompa jest projektowana jako zatapialna jednostka zintegrowana z silnikiem, przeznaczona do pracy pod powierzchnią cieczy. Pionowy króciec tłoczny DN 100 w wykonaniu na kołnierz DIN PN 10 pozwala na szybkie połączenie z instalacją stałą lub wężem. Dzięki temu urządzenie nadaje się do pracy wolnostojącej z koszem wlotowym.

Typowe środowiska to wody gruntowe, wody opadowe, wody drenażowe oraz wody z niewielką zawartością piasku i drobnych zanieczyszczeń. Wirnik półotwarty ułatwia przepuszczanie zanieczyszczeń bez zatykania, a jednocześnie zapewnia stabilną pracę przy podnoszeniu na większe wysokości. Bimetaliczny czujnik temperatury w silniku chroni uzwojenia przed przegrzaniem podczas pracy w warunkach zmiennego obciążenia.

Urządzenie jest dostarczane z uchwytem do podnoszenia i 10 m kablem zasilającym typu PNCT, co upraszcza uruchomienie w terenie bez dodatkowego okablowania. Brak czujnika wilgoci w oleju i brak czujnika uszczelnienia w tej wersji oznacza, że monitoring stanu uszczelnienia opiera się na standardowej konstrukcji podwójnego uszczelnienia mechanicznego.

Konstrukcja, materiały i zabezpieczenia

Korpus pompy i obudowa silnika wykonane są z żeliwa szarego. Korpus pompy odpowiada EN 1561 EN-GJL-200, a silnik EN-GJL-250. Wirnik wykonany jest z żeliwa sferoidalnego EN 1563 EN-GJS-450-10, co zapewnia odporność na ścieranie w wodzie z drobnymi cząstkami stałymi.

Uszczelnienie wału to podstawowe uszczelnienie SIC-SIC, z dodatkowym uszczelnieniem ceramicznym-węglowym w układzie podwójnym, umieszczonym w komorze olejowej. Silnik jest całkowicie zamknięty, zatapialny, w klasie izolacji F do 155 °C, z klasą ochrony IP68. Oznacza to pełną szczelność przy zanurzeniu i możliwość pracy w wilgotnym, zapylonym otoczeniu budowy.

Konstrukcja obejmuje kosz wlotowy chroniący wirnik przed większymi zanieczyszczeniami oraz pionowe przyłącze tłoczne ułatwiające montaż. Maksymalne ciśnienie robocze wynosi ok. 5,7 bar.

Dane elektryczne i montaż

Silnik 3-fazowy o mocy znamionowej P2 3,7 kW pracuje z prędkością nominalną 2850 obr/min przy częstotliwości 50 Hz. Napięcie znamionowe 3 x 380-415 V z tolerancją +5/-5 %. Prąd znamionowy wynosi 7,1 A, przy obciążeniu 3/4 spada do 5,6 A, a przy 1/2 obciążenia do 4,2 A. Współczynnik mocy cos ? to 0,92 przy pełnym obciążeniu, 0,87 przy 3/4 i 0,79 przy 1/2.

Sprawność silnika sięga 86,9 % przy pełnym i 3/4 obciążeniu oraz 85 % przy 1/2 obciążenia. Rozruch bezpośredni DOL, liczba biegunów 2, maksymalna liczba załączeń na godzinę 30. Zintegrowana ochrona termiczna PTO współpracuje z bimetalicznym czujnikiem temperatury.

Masa netto urządzenia to ok. 81 kg. Długość kabla zasilającego 10 m pozwala na elastyczne rozmieszczenie pompy w studzience lub wykopie bez konieczności przedłużania. Montaż pionowy z wylotem DN 100 umożliwia podłączenie do rur drenażowych i systemów odwadniających.
