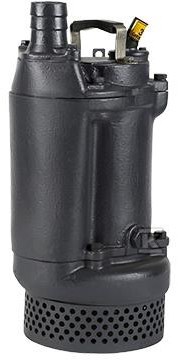

Pompa zatapialna odwadniająca do wody brudnej i ściekowej DWK.O.10.100.37.5.0D.R 3.7kW 3x380-415V 96922731

Zatapialna pompa odwadniająca do wody brudnej i ściekowej

Grundfos DWK to zatapialna pompa do odwodnień i zastosowań drenażowych, przeznaczona do pracy z wodą zawierającą zanieczyszczenia mechaniczne. Konstrukcja z pionowym króćcem tłocznym i zwartym zespołem silnik-pompa pozwala na montaż tymczasowy na placu budowy oraz stały w studzienkach drenażowych. Pompa sprawdza się przy odprowadzaniu wody z podziemnych studzienek, wykopów, tuneli i placów budowy, w tym wody z piaskiem i drobnymi frakcjami stałymi.

Układ Ti-circle zapewnia chłodzenie silnika w trakcie pracy pod wodą i chroni przed przegrzaniem, co pozwala na samodzielną pracę bez dodatkowego wyposażenia monitorującego. Zintegrowany kosz wlotowy ogranicza dostanie się większych zanieczyszczeń do wirnika, a uchwyt do podnoszenia ułatwia instalację i serwis. Dostarczana jest z 10 m przewodem zasilającym typu PNCT, co daje swobodę w rozmieszczeniu względem źródła zasilania.

Budowa i materiały

Korpus pompy i silnik wykonane są z żeliwa szarego, odpowiednio EN-GJL-200 dla korpusu i EN-GJL-250 dla silnika. Wirnik typu zamkniętego o średnicy 137 mm wykonano ze stali nierdzewnej o wysokiej zawartości chromu, co ogranicza zużycie przy pracy z wodą zawierającą piasek i drobne cząstki. Podstawowe uszczelnienie wału to para SIC-SIC, a konstrukcja przewiduje podwójne uszczelnienie mechaniczne.

Pompa ma pionowe przyłącze tłoczne DN 100 z fabrycznym przyłączem do węża, co umożliwia szybkie podłączenie elastycznego przewodu odprowadzającego. Stopień ochrony IP68 i klasa izolacji F 155 °C pozwalają na ciągłą pracę w zanurzeniu. Maksymalna głębokość montażu to 25 m, a maksymalna temperatura otoczenia 40 °C.

Zastosowanie i warunki pracy

Urządzenie jest przeznaczone do cieczy o temperaturze 0 . 40 °C i gęstości zbliżonej do wody. Przepuszcza części stałe do 10 mm, dzięki czemu nadaje się do odwodnień budowlanych, przepompowywania wody z wykopów i tuneli oraz do pracy w zbiornikach na wody ściekowe z lekkim zanieczyszczeniem.

Zwarta budowa ułatwia transport i szybkie uruchomienie na budowie, a jednocześnie pozwala na instalację stałą w studzienkach.

Dane elektryczne i eksploatacja

Silnik jest całkowicie zamknięty, zatapialny, 3-fazowy 50 Hz o nominalnej mocy 3,7 kW. Napięcie znamionowe 3 x 380-415 V z tolerancją +5/-5 %, prędkość nominalna 2850 obr/min przy 2 biegunach i rozruchu bezpośrednim. Współczynnik mocy przy pełnym obciążeniu to 0,92, a sprawność silnika sięga 86,9 % przy pełnym i 3/4 obciążeniu oraz 85 % przy 1/2 obciążenia.

Maksymalna liczba załączeń na godzinę wynosi 30. Masa netto pompy to 81 kg, co przy uchwycie do podnoszenia i koszu wlotowym ułatwia obsługę przez instalatora.
