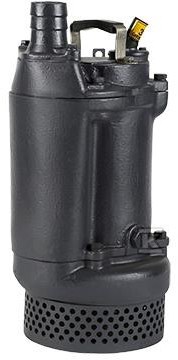

Pompa zatapialna odwadniająca do wody brudnej i ściekowej DWK.O.10.80.37.5.0D 3.7kW 3x380-415V 96922649

Zatapialna pompa drenażowa do wód gruntowych, powierzchniowych i ścieków z wirnikiem półotwartym

Pompa zatapialna z serii Grundfos DWK przeznaczona jest do odwodnień budowlanych i przemysłowych, gdzie wymagane jest przetłaczanie dużych ilości wody z zanieczyszczeniami. Zwarta budowa pozwala na montaż tymczasowy na placu budowy oraz stały w instalacjach drenażowych. Pionowy króciec tłoczny DN 80 i konstrukcja do pracy zanurzonej ułatwiają szybkie uruchomienie i serwis.

Konstrukcja z żeliwa i zabezpieczenia mechaniczne

Korpus pompy i silnik wykonane są z żeliwa szarego, korpus według EN 1561 EN-GJL-200, obudowa silnika EN-GJL-250. Wirnik półotwarty typu O o rzeczywistej średnicy 155 mm wykonano z żeliwa sferoidalnego EN 1563 EN-GJS-450-10. Takie połączenie zapewnia odporność na ścieranie przy pompowaniu wody z piaskiem i drobnymi zanieczyszczeniami do 10 mm.

Uszczelnienie wału to podwójne uszczelnienie mechaniczne SIC-SIC, co ogranicza przecieki przy pracy ciągłej. Silnik jest całkowicie zamknięty, zatapialny, w klasie izolacji F do 155 °C, z bimetalowym czujnikiem temperatury chroniącym przed przegrzaniem. W standardzie pompa ma kosz wlotowy, uchwyt do podnoszenia oraz 10 m kabel zasilający typu PNCT. Stopień ochrony IP68 gwarantuje szczelność przy zanurzeniu, a maksymalna głębokość montażu to 25 m.

Zastosowanie w odwodnieniach budowlanych i przemysłowych

Urządzenie sprawdza się tam, gdzie potrzebne jest szybkie odprowadzenie wody z wykopów, studzienek drenażowych. Nadaje się do pompowania:

• dużych ilości wód gruntowych i powierzchniowych,
• wody drenażowej przy dużej wysokości podnoszenia,
• wody z zanieczyszczeniami ze studzienek drenażowych i przy pracach budowlanych.

Zakres pracy cieczy to temperatura 0 . 40 °C przy gęstości ok. 998,2 kg/m3. Maksymalna sprawność hydrauliczna sięga 53 %. Kompaktowa budowa ułatwia transport i ustawienie zarówno w wersji przenośnej, jak i na stałe, a pionowe przyłącze tłoczne upraszcza podłączenie do rurociągu.

Silnik 3-fazowy 3,7 kW i warunki pracy

Zintegrowany silnik 3-fazowy o mocy znamionowej P2 3,7 kW pracuje z prędkością 2850 obr/min przy 2 biegunach i częstotliwości 50 Hz. Napięcie znamionowe 3 x 380-415 V z tolerancją +5/-5 %. Prąd znamionowy wynosi 7,1 A, przy 3/4 obciążenia 5,6 A, przy 1/2 obciążenia 4,2 A. Współczynnik mocy cos phi to 0,92 przy pełnym obciążeniu, 0,87 przy 3/4 i 0,79 przy 1/2.

Rozruch bezpośredni, maksymalna liczba załączeń 30 na godzinę. Sprawność silnika to 86,9 % przy pełnym i 3/4 obciążeniu oraz 85 % przy 1/2 obciążenia. Maksymalna temperatura otoczenia 40 °C. Masa netto 81 kg ułatwia planowanie transportu i montażu.
