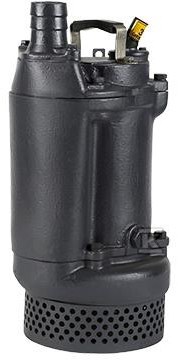

Pompa zatapialna odwadniająca do wody brudnej i ściekowej DWK.O.6.50.075.5.0D.R 0.7 5kW 3x380-415V 96922719

Zatapialna pompa odwadniająca do wody brudnej i ściekowej

Pompa zatapialna Grundfos DWK przeznaczona jest do odwodnień budowlanych i przemysłowych z wodą zawierającą zanieczyszczenia. Zwarta konstrukcja pozwala na montaż tymczasowy i stały, a pionowy króciec tłoczny DN 50 z przyłączem do węża ułatwia szybkie podłączenie w warunkach placu budowy. Urządzenie pracuje z wirnikiem zamkniętym typu O o rzeczywistej średnicy 112 mm, wykonanym z wysokochromowej stali nierdzewnej DIN W.-Nr. HI-CR, co zapewnia wysoką wydajność przy przepływie wody z drobnymi stałymi zanieczyszczeniami do 6 mm.

Korpus pompy i silnik wykonano z żeliwa szarego - korpus EN 1561 EN-GJL-200, silnik EN-GJL-250. Podwójne uszczelnienie mechaniczne wału SIC-SIC oraz kosz wlotowy chronią wnętrze przed zanieczyszczeniami. Zintegrowany układ Ti-circle zabezpiecza silnik przed przegrzaniem, dzięki czemu pompa może pracować niezależnie bez dodatkowego wyposażenia monitorującego. Standardowo dostarczana jest z uchwytem do podnoszenia i 10 m kablem zasilającym typu PNCT.

Budowa, materiały i zabezpieczenia

Konstrukcja opiera się na całkowicie zamkniętym, zatapialnym silniku 3-fazowym w klasie izolacji F 155 °C. Uszczelnienie mechaniczne podstawowe SIC-SIC zapewnia trwałość w pracy z wodą brudną. Wirnik zamknięty utrzymuje maksymalną sprawność hydrauliczną na poziomie 38 % przy typowych warunkach pracy. Brak czujnika obecności wody w oleju i brak czujnika uszczelnienia upraszcza obsługę w zastosowaniach odwodnieniowych. Stopień ochrony IP68 pozwala na pracę w zanurzeniu, a masa netto 39 kg ułatwia transport i pozycjonowanie na budowie.

Zastosowanie i warunki pracy

Pompa sprawdza się przy odprowadzaniu wody z zanieczyszczeniami ze studzienek drenażowych oraz wody z piaskiem z placów budowy, wykopów i tuneli. Dopuszczalny zakres temperatury cieczy to 0 . 40 °C przy gęstości 998,2 kg/m3. Maksymalna temperatura otoczenia wynosi 40 °C, a maksymalna głębokość montażu to 25 m. Zwarta budowa i pionowe przyłącze tłoczne ułatwiają instalację zarówno w układach tymczasowych, jak i w stałych systemach drenażowych.

Dane elektryczne i instalacja

Silnik o nominalnej mocy P2 0,75 kW pracuje z prędkością nominalną 2850 obr/min przy 2 biegunach i częstotliwości 50 Hz. Zasilanie 3 x 380-415 V z tolerancją +5/-5 %, prąd znamionowy 1,6 A, współczynnik mocy cos phi 0,88 przy pełnym obciążeniu, 0,82 przy 3/4 obciążenia i 0,72 przy 1/2 obciążenia. Sprawność silnika wynosi 79,2 % przy pełnym obciążeniu, 77,5 % przy 3/4 i 72,5 % przy 1/2. Rozruch bezpośredni, maksymalna liczba załączeń 30 na godzinę. Klasa izolacji F wg IEC 85, rodzaj ochrony IP68 wg IEC 34-5, wykonanie nie przeciwwybuchowe.
