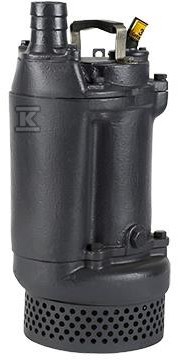

Pompa zatapialna odwadniająca do wody brudnej i ściekowej DWK.O.6.50.22.5.0D 2.2kW 3x380-415V 96922645

Pompa zatapialna do odwodnień i drenażu z wirnikiem półotwartym

Pompa zatapialna Grundfos z serii DWK przeznaczona jest do odwadniania wykopów, studzienek drenażowych i zbiorników z wodą brudną oraz zanieczyszczoną. Zwarta konstrukcja z pionowym króćcem tłocznym pozwala na montaż tymczasowy i stały, a zintegrowany całkowicie zamknięty silnik 3-fazowy zapewnia pracę w zanurzeniu. Urządzenie sprawdza się przy pompowaniu dużych ilości wód gruntowych i powierzchniowych, wody drenażowej przy większej wysokości podnoszenia oraz cieczy z drobnymi zanieczyszczeniami ze studzienek drenażowych.

Budowa i materiały

Korpus pompy i obudowa silnika wykonane są z żeliwa szarego, odpowiednio EN-GJL-200 dla korpusu pompy i EN-GJL-250 dla silnika. Wirnik typu półotwartego o rzeczywistej średnicy 140 mm wykonano z żeliwa sferoidalnego EN-GJS-450-10. Rozwiązanie półotwarte umożliwia przepompowywanie cieczy z częściami stałymi do 6 mm. Wał zabezpieczony jest podstawowym uszczelnieniem mechanicznym SIC-SIC w układzie podwójnym. Na wlocie znajduje się kosz wlotowy, a do transportu i podnoszenia służy uchwyt. Wylot pompy to DN 50 z pionowym przyłączem tłocznym. Maksymalna sprawność hydrauliczna wynosi 42 %.

Zastosowanie i warunki pracy

Pompa pracuje z cieczą o temperaturze 0 . 40 °C i gęstości ok. 998,2 kg/m3. Dopuszczalna maksymalna temperatura otoczenia to 40 °C, a maksymalna głębokość montażu to 25 m. Silnik w klasie izolacji F, 155 °C, chroniony jest bimetalicznym czujnikiem temperatury zabezpieczającym przed przegrzaniem. Stopień ochrony obudowy to IP68, co oznacza pełną szczelność przy zanurzeniu. W standardzie nie występuje czujnik obecności wody w oleju, a czujnik uszczelnienia jest nieobecny. Kabel zasilający o długości 10 m typu PNCT ułatwia podłączenie w wykopie.

Dane elektryczne i zabezpieczenia silnika

Silnik 3-fazowy o nominalnej mocy P2 2,2 kW pracuje z prędkością nominalną 2850 obr/min przy 2 biegunach i częstotliwości 50 Hz. Napięcie znamionowe to 3 x 380-415 V z tolerancją +5/-5 %. Prąd znamionowy wynosi 4,4 A, przy 3/4 obciążenia cos phi 0,82, przy 1/2 obciążenia 0,71, a w nominalnym punkcie 0,89. Sprawność silnika to 86,1 % przy pełnym obciążeniu, 83,1 % przy 3/4 obciążenia i 79,8 % przy 1/2 obciążenia. Rozruch bezpośredni, maksymalna liczba załączeń to 30 na godzinę. Masa netto urządzenia to 45 kg.
