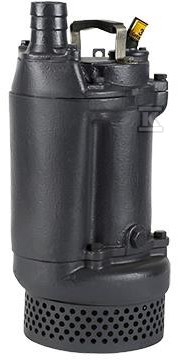

Pompa zatapialna odwadniająca do wody brudnej i ściekowej DWK.O.6.80.15.5.0D 1.5kW 3x380-415V 96922643

Zatapialna pompa odwadniająca do wody brudnej i ściekowej z wirnikiem półotwartym

Do odwodnień budowlanych i przemysłowych, gdzie trzeba usunąć duże ilości wody gruntowej, powierzchniowej lub drenażowej z zanieczyszczeniami, Grundfos DWK w wersji DWK.O.6.80.15.5.0D zapewnia niezawodną pracę w montażu tymczasowym i stałym. Zintegrowany, całkowicie zamknięty silnik 3-fazowy w klasie izolacji F pracuje w obudowie zatapialnej, a pionowy króciec tłoczny DN 80 umożliwia szybkie podłączenie do instalacji drenażowej. Pompa jest przeznaczona do cieczy o temperaturze 0 . 40 °C i gęstości ok. 998,2 kg/m3, z maksymalną głębokością montażu 25 m.

Budowa i materiały odporne na warunki drenażowe

Kompaktowa konstrukcja łączy korpus pompy z żeliwa szarego EN 1561 EN-GJL-200 z wirnikiem z żeliwa sferoidalnego EN 1563 EN-GJS-450-10. Obudowa silnika wykonana jest z żeliwa szarego EN-GJL-250. Wirnik typu półotwartego O o rzeczywistej średnicy 136 mm przepuszcza części stałe do 6 mm, co sprawdza się przy wodzie ze studzienek drenażowych i osadów budowlanych.

Uszczelnienie wału to podwójne uszczelnienie mechaniczne SIC-SIC, a stopień ochrony IP68 oraz klasa izolacji F pozwalają na pracę w zanurzeniu. Silnik zabezpiecza bimetaliczny czujnik temperatury przed przegrzaniem. Na wyposażeniu znajduje się kosz wlotowy, uchwyt do podnoszenia oraz 10 m kabel zasilający typu PNCT. Masa netto urządzenia to 41 kg.

Zastosowanie i warunki pracy

Pompa sprawdza się przy pompowaniu dużych ilości wód gruntowych i powierzchniowych, wody drenażowej przy dużej wysokości podnoszenia oraz wody z zanieczyszczeniami ze studzienek drenażowych. Zwarta budowa ułatwia zarówno szybkie wdrożenie na placu budowy, jak i stałe zastosowanie w instalacjach odwadniających.

Praca jest dopuszczalna przy maksymalnej temperaturze otoczenia 40 °C. Maksymalna liczba załączeń wynosi 30 na godzinę, co pozwala na pracę w systemach z częstymi cyklami. Brak czujnika wilgoci w oleju i brak czujnika uszczelnienia upraszcza układ sterowania, a bezpośredni rozruch zapewnia szybkie uruchomienie.

Dane elektryczne i parametry pracy

Silnik o nominalnej mocy 1,5 kW pracuje z prędkością 2850 obr/min przy 2 biegunach i częstotliwości 50 Hz. Napięcie znamionowe to 3 x 380-415 V z tolerancją +5/-5 %. Prąd znamionowy wynosi 3,2 A, przy 2/4 obciążenia 2,7 A, a przy 1/2 obciążenia 2,2 A. Współczynnik mocy cos phi to 0,85 przy pełnym obciążeniu, 0,78 przy 3/4 i 0,68 przy 1/2.

Sprawność silnika sięga 83,02 % przy pełnym obciążeniu, 82,1 % przy 3/4 i 78 % przy 1/2. Maksymalna sprawność hydrauliczna układu to 38 %. Pionowe przyłącze tłoczne i konstrukcja z podwójnym uszczelnieniem mechanicznych pozwalają na stabilną pracę w warunkach typowych dla odwodnień budowlanych i przemysłowych.
