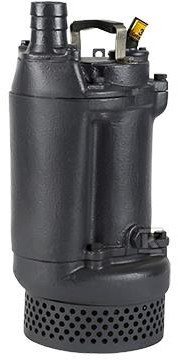

Pompa zatapialna odwadniająca do wody brudnej i ściekowej DWK.O.6.80.15.5.0D.R 1.5kW 3x380-415V 96922723

Pompa zatapialna do wody brudnej i ścieków z wirnikiem półotwartym

Zatapialna pompa odwadniająca przeznaczona do pracy w wodzie z zanieczyszczeniami, piaskiem i drobnymi ciałami stałymi. Sprawdzi się w odwodnieniach budowlanych, drenażach podziemnych studzienek, wykopach, tunelach i miejscach, gdzie wymagane jest szybkie odprowadzenie wody z placu budowy. Zwarta budowa pozwala na montaż tymczasowy i stały, a pionowy króciec tłoczny ułatwia podłączenie do instalacji drenażowej.

Konstrukcja i materiały odporne na warunki budowlane

Korpus pompy i silnik wykonane są z żeliwa szarego - korpus EN 1561 EN-GJL-200, silnik EN-GJL-250. Wirnik typu O półotwartego o rzeczywistej średnicy 136 mm wykonano z wysokochromowej stali nierdzewnej DIN W.-Nr. HI-CR, co ogranicza zużycie przy pompowaniu wody z piaskiem i drobnymi frakcjami. Maksymalna wielkość części stałych to 6 mm.

Uszczelnienie wału to podwójne uszczelnienie mechaniczne SIC-SIC umieszczone w olejowej komorze, co wydłuża żywotność przy pracy w zawiesinach. Wylot pompy DN 80 z pionowym przyłączem tłocznym umożliwia szybkie połączenie z wężem lub rurą. Na wlocie znajduje się kosz wlotowy, a do transportu i opuszczania pompy służy zintegrowany uchwyt do podnoszenia.

Zastosowanie i warunki pracy

Pompa jest przeznaczona do cieczy o temperaturze 0-40 °C i gęstości ok. 998,2 kg/m3. Maksymalna głębokość montażu to 25 m, a maksymalna temperatura otoczenia 40 °C. Dzięki temu urządzenie pracuje stabilnie w studzienkach drenażowych, zbiornikach na wodę opadową i w wykopach, gdzie występuje woda z zanieczyszczeniami mechanicznymi.

Konstrukcja z wirnikiem półotwartym zapewnia dobrą przepustowość przy obecności drobnych cząstek stałych, a maksymalna hydrauliczna sprawność ok. 38 % pozwala na efektywne odprowadzanie wody bez nadmiernego obciążenia silnika. Pompa toleruje do 30 załączeń na godzinę, co jest istotne przy pracy sterowanej poziomem cieczy.

Silnik, zabezpieczenia i instalacja

Zintegrowany, całkowicie zamknięty silnik 3-fazowy 1,5 kW pracuje z prędkością nominalną 2850 obr/min przy 50 Hz i napięciu 3 x 380-415 V z tolerancją +5/-5 %. Rozruch bezpośredni, 2 bieguny, współczynnik mocy cos ? 0,85 przy pełnym obciążeniu. Sprawność silnika wynosi 83,02 % przy pełnym i 3/4 obciążeniu, a przy 1/2 obciążeniu ok. 78 %.

Silnik w klasie izolacji F do 155 °C jest chroniony przed przegrzaniem przez zintegrowany układ Ti-circle, który pozwala na pracę bez zewnętrznego monitoringu. Stopień ochrony IP68 gwarantuje szczelność przy zatapianiu, a długość kabla zasilającego 10 m typu PNCT ułatwia podłączenie w studzience. Pompa nie ma czujnika wilgoci w oleju, a czujnik uszczelnienia jest niewyposażony. Masa netto ok. 41 kg ułatwia ręczne manewrowanie przy montażu tymczasowym.
