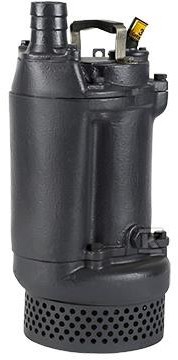

Pompa zatapialna odwadniająca do wody brudnej i ściekowej DWK.O.6.80.22.5.0D 2.2kW 3x380-415V 96922647

Pompa zatapialna do odwodnień budowlanych i przemysłowych

Seria Grundfos DWK to zatapialne pompy odwadniające z wirnikami zamkniętymi, półotwartymi lub SuperVortex, przeznaczone do zastosowań budowlanych i przemysłowych. Przedstawiony model z wirnikiem półotwartym typu O jest przeznaczony do pompowania wody brudnej i ściekowej. Zintegrowany, całkowicie zamknięty silnik 3-fazowy w klasie izolacji F oraz pionowy króciec tłoczny DN 80 pozwalają na pracę zarówno w montażu tymczasowym, jak i stałym. Kompaktowa budowa ułatwia transport i szybkie uruchomienie na placu budowy, w drenażu lub przy usuwaniu wód gruntowych.

Budowa i materiały

Korpus pompy wykonano z żeliwa szarego EN 1561 EN-GJL-200, a silnik z żeliwa szarego EN-GJL-250. Wirnik o rzeczywistej średnicy 140 mm wykonano z żeliwa sferoidalnego EN 1563 EN-GJS-450-10. Uszczelnienie wału to podwójne uszczelnienie mechaniczne SIC-SIC. Silnik chroni bimetaliczny czujnik temperatury, który odcina zasilanie przy przegrzaniu. Pompa ma kosz wlotowy, uchwyt do podnoszenia oraz 10 m kabel zasilający typu PNCT. Stopień ochrony IP68 i klasa izolacji F pozwalają na pracę w zanurzeniu. Układ nie jest wyposażony w czujnik wilgoci w oleju.

Zastosowanie i warunki pracy

Pompa sprawdza się przy dużych ilościach wód gruntowych i powierzchniowych, przy wodzie drenażowej pompowanej na dużą wysokość oraz przy wodzie z zanieczyszczeniami ze studzienek drenażowych. Przeznaczona jest do cieczy o temperaturze 0 … 40 °C i gęstości ok. 998,2 kg/m3. Maksymalna wielkość części stałych to 6 mm, co wynika z konstrukcji wirnika półotwartego. Maksymalna sprawność hydrauliczna sięga 46 %. Dopuszczalna temperatura otoczenia to 40 °C, a maksymalna głębokość montażu 25 m. Zwarta konstrukcja umożliwia szybką zmianę miejsca pracy bez demontażu instalacji.

Dane elektryczne i montaż

Silnik o nominalnej mocy 2,2 kW pracuje z prędkością 2850 obr/min przy 50 Hz, 2 biegunach i rozruchu bezpośrednim. Znamionowe napięcie to 3 x 380-415 V z tolerancją +5/-5 %. Prąd znamionowy wynosi 4,4 A, współczynnik mocy cos ? 0,89 przy pełnym obciążeniu. Sprawność silnika to 86,1 % przy pełnym obciążeniu, 83,1 % przy 3/4 obciążenia i 79,8 % przy 1/2 obciążenia. Maksymalna liczba załączeń to 30 na godzinę. Pionowe przyłącze tłoczne DN 80 ułatwia podłączenie do rur lub węży. Masa netto urządzenia to 45 kg, co pozwala na ręczne przenoszenie i montaż przy użyciu uchwytu.
