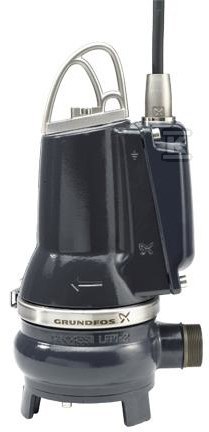

Pompa EF.30.50.09.E.2.1.502 0.9kW 230V 96877515

Pompa zanurzeniowa do ścieków z włóknami z systemem AUTOADAPT

Przenośna pompa zanurzeniowa do zastosowań domowych i przemysłowych z jednołopatkowym, półotwartym wirnikiem zapewniającym swobodny przepływ 30 mm. Przeznaczona jest do drenażu, pompowania ścieków i innych cieczy z włóknami oraz drobnymi zanieczyszczeniami. Kompaktowa budowa pozwala na montaż tymczasowy i stały, w układzie wolnostojącym lub z autozłączem. Wersja z elektroniką AUTOADAPT zawiera wbudowany sterownik, czujniki i ochronę silnika i wymaga jedynie podłączenia do sieci zasilającej.

Budowa i materiały

Korpus pompy wykonano z żeliwa szarego EN-JL-1030, wirnik z żeliwa szarego EN-GJS-500-7. Uszczelnienie wału to podwójne uszczelnienie SIC/SIC w unikalnej konstrukcji wkładu, które umożliwia szybką wymianę w terenie bez specjalnych narzędzi i eliminuje ryzyko błędnego montażu. Między obudową pompy a silnikiem zastosowano zacisk ułatwiający bezpieczny demontaż i montaż, a inspekcję można wykonać bez narzędzi.

Silnik ma klasę izolacji F i długie, głębokie rowki z łożyskami kulkowymi smarowanymi na cały okres eksploatacji. Pompa ma pośrednią komorę olejową wypełnioną nietoksycznym specjalnym olejem. Kabel zakończony jest wtyczką hermetycznie uszczelnioną poliuretanem, co zapobiega przenikaniu wody do silnika.

Port wyładowczy to R 2, zgodny z ISO 7-1/EN 10226-1, z kołnierzem DN 50 PN 10. Średnica pompy to 218 mm, wysokość 490 mm, masa 44,6 kg. Stopień ochrony IP68 i długość kabla 10 m pozwalają na pracę zanurzoną.

Zastosowanie i montaż

Pompa nadaje się do pompowania drenażu i wód powierzchniowych o niewielkich zanieczyszczeniach, ścieków z włóknami np. z pralni, ścieków bez odprowadzenia z toalet oraz ścieków z budynków komercyjnych bez odprowadzania z toalet. Może być używana do pompowania puryn w gospodarstwach i w różnych aplikacjach przemysłowych.

Dzięki kompaktowej konstrukcji sprawdza się w montażu tymczasowym i stałym. System autozłącza jest wspierany, a maksymalna głębokość montażu to 10 m. Maksymalne ciśnienie pracy wynosi 6 bar. Zakres temperatury cieczy to 0 . 40 °C przy gęstości 998,2 kg/m3, a maksymalna temperatura otoczenia to 0 . 40 °C. Przepływ części stałych do 30 mm bez urządzenia tnącego.

Sterowanie AUTOADAPT i ochrona silnika

Elektronika AUTOADAPT zapewnia samokalibrację po każdym cyklu pompy, losowe opóźnienie startu po ogólnym zaniku zasilania oraz system zapobiegający zakleszczaniu, który uruchamia pompę w zaprogramowanych odstępach czasu, aby zapobiec zatarciu wirnika. Funkcja ta zastępuje czujnik suchobiegu w wersjach innych niż EX.

Dostępne jest wyjście przekaźnika alarmowego z kontaktami NC i NO do sygnalizacji akustycznej lub wizualnej. Przy kilku pompach w tym samym zbiorniku wbudowana logika sterująca rozkłada równomiernie obciążenie między pompami. Możliwe jest późniejsze uruchomienie w przypadku ryzyka warstwy pływającej i spieniania.

Ustawienia wstępne i parametry pracy, takie jak liczba startów i godziny pracy, można odczytać i zmienić za pomocą jednostki CIU Grundfos podłączanej na stałe lub tymczasowo. Sterowanie prądem silnika podczas rozruchu daje wyższy moment startowy dla silników 1-fazowych niż klasyczny rozrusznik kondensatorowy. Wersja nie ma czujnika wilgoci ani czujnika obecności wody w oleju.

Parametry pracy i warunki instalacji

Silnik 1-fazowy 230 V, 50 Hz o nominalnej mocy 0,9 kW i mocy wejściowej 1,3 kW. Tolerancja napięcia +6/-10 %. Prąd znamionowy 6,1 A, przy 2/4 obciążenia 5,1 A, przy 1/2 obciążenia 4,1 A, prąd rozruchowy 38 A. Maksymalna liczba załączeń to 30 na godzinę, tryb pracy S3.

Prędkość obrotowa to 2870 1/min. Maksymalna sprawność hydrauliczna sięga 60 % przy tolerancjach charakterystyki ISO9906:2012 3B2. W punkcie BEP wydajność to 17,28 m3/h przy 86,67 kPa, maksymalna wydajność 38,90 m3/h, maksymalna wysokość podnoszenia 16,80 m. Pompa ma ochronę przed pracą na sucho.
