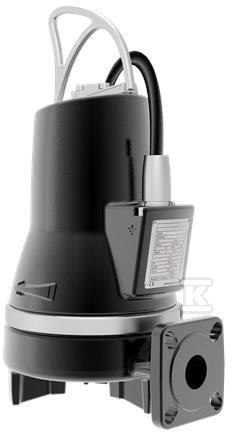

Pompa zatapialna z systemem rozdrabniaczy SEG.40.15.2.1.502 1.5kW 230V 10m 98280724

Pompa zatapialna z rozdrabniaczem do ścieków i szlamu

Grundfos SEG 40.15.2.1.502 to jednostopniowa pompa odśrodkowa normalnie ssąca z poziomym wylotem DN 40, przeznaczona do tłoczenia nieoczyszczonych ścieków, w tym ścieków z toalet zawierających fekalia, szlam i drobne cząstki stałe. Zintegrowany system rozdrabniacza rozcina materiały na małe kawałki, co umożliwia odprowadzanie rurociągami o stosunkowo małej średnicy w systemach ciśnieniowych. Rozwiązanie sprawdza się tam, gdzie brak jest grawitacyjnego odprowadzenia, czyli na obszarach słabo zaludnionych, w gospodarstwach rolnych, na wsiach i w miejscach o dużym zróżnicowaniu poziomu terenu.

Budowa i materiały oraz serwisowanie

Korpus pompy i wirnik z rozdrabniaczem wykonano z żeliwa szarego EN1561 EN-GJL-200. Gładka powierzchnia elementów roboczych ogranicza osadzanie brudu i zanieczyszczeń. Silnik mocowany jest do obudowy pompy odpornym na korozję zaciskiem ze stali nierdzewnej, co ułatwia demontaż i serwis. Podstawowe uszczelnienie wału to SIC/SIC, a w konstrukcji zastosowano ciężkie łożyska kulkowe oraz modułowy układ z kartridżowym uszczelnieniem mechanicznym. System SmartTrim pozwala na łatwą regulację szczeliny wirnika i utrzymanie maksymalnej wydajności przez cały okres eksploatacji. Pompa ma specjalnie zaprojektowany uchwyt do podnoszenia oraz złącze typu clamp coupling.

Zastosowanie i montaż

Urządzenie jest przeznaczone do pracy na mokro w dwóch wariantach: z systemem autozłącza lub jako wolnostojące. Maksymalna głębokość montażu to 10 m. Przyłącze rurowe DN 40/50, wylot pompy DN 40, kołnierz standardowy DIN, ciśnienie nominalne PN 10, maksymalne ciśnienie pracy 6 bar. System autozłącza współpracuje z dedykowanym elementem. Dzięki wysokiemu ciśnieniu tłoczenia ścieki mogą być transportowane na większe odległości, co pozwala ograniczyć średnicę przewodów ciśnieniowych i koszty inwestycji.

Parametry pracy i zasilanie

Pompa pracuje w cieczy o temperaturze 0 . 40 °C i gęstości 998,2 kg/m3. Maksymalna temperatura otoczenia to 40 °C. Moc wejściowa P1 wynosi 2,1 kW, nominalna moc silnika P2 to 1,5 kW przy zasilaniu 1 x 230 V, 50 Hz, tolerancja napięcia +6/-10 %. Prąd znamionowy to 12 A, prąd uruchomienia 33 A, prąd jałowy 4,2 A, współczynnik mocy cos phi 0,821 przy pełnym obciążeniu. Prędkość nominalna 2780 obr/min, liczba biegunów 2, rozruch bezpośredni. Sprawność silnika przy pełnym obciążeniu i przy 3/4 obciążenia to 72 %, przy 1/2 obciążenia 64 %. Moment bezwładności 0,004 kg m2. Kondensator pracy 40 µF, rozruchowy 150 µF. Maksymalna liczba załączeń na godzinę to 30. Stopień ochrony IP68, klasa izolacji F. Kabel o długości 10 m, typ 07RN8-F, bez wtyczki. Masa netto 43,7 kg.

Warunki eksploatacji i zgodność

Charakterystyka pompy zgodna z tolerancjami ISO9906:2012 3B2, dopuszczenia na tabliczce znamionowej PA-I. Urządzenie nie ma czujnika wilgoci i funkcji AUTOADAPT. Typ wirnika z rozdrabniaczem. Kraj pochodzenia HU, numer taryfy celnej 84137021.
