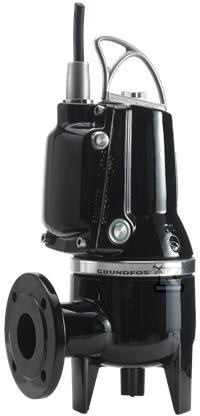

Pompa zatapialna normalnie ssąca ściekowa jednostopniowa SLV.65.65.11.E.2.1.502 1.1kW 230V 96882685

Pompa zatapialna do ścieków surowych z wirnikiem SuperVortex

Pompa normalnie ssąca, jednostopniowa, przeznaczona do tłoczenia wody brudnej, procesowej oraz nieoczyszczonych ścieków surowych bez przesiewania. Przeznaczona do pracy ciągłej i przerywanej w instalacji zatapialnej, sprawdza się zarówno w montażu tymczasowym, jak i stałym. Wirnik SuperVortex to symetryczne, wielopłatowe koło o konstrukcji winglet, które zapewnia swobodne przejście dla długich włókien i cząstek stałych do 65 mm oraz umożliwia pompowanie ścieków o zawartości suchej masy do 5 %.

Budowa i materiały

Korpus pompy, górna część silnika i wirnik wykonane są z żeliwa. Korpus pompy to żeliwo szare EN-JL-1030, wirnik to żeliwo sferoidalne EN-GJS-400-15, a silnik EN-GJL-200. Wszystkie powierzchnie żeliwne zabezpieczone są powłoką kataphoretyczną. Uszczelnienie wału to podwójne uszczelnienie mechaniczne, z uszczelnieniem pierwotnym SiC/SiC i wtórnym carbon/ceramics. Uszczelnienie jest dwukierunkowe, działa poprawnie także przy cofaniu się cieczy przez pompę.

Montaż i serwis ułatwia unikalny zaciskowy system ze stali nierdzewnej, który pozwala na szybkie odłączenie pompy od zespołu silnikowego bez specjalistycznych narzędzi. Przyłącze wylotowe to kołnierz DIN DN 65, ciśnienie nominalne PN 10. Konstrukcja umożliwia pracę na stojaku pierścieniowym lub w układzie z autozłączem.

Zastosowanie i montaż

Urządzenie przeznaczone jest do montażu na mokro, w pozycji pionowej, z maksymalną głębokością instalacji 10 m. Zakres temperatury otoczenia to 0 °C do 40 °C, maksymalne ciśnienie pracy 6 bar. Ciecz robocza w zakresie 0 °C do 40 °C, gęstość odniesienia 998,2 kg/m3.

Dzięki kołnierzowi DIN i systemowi autozłącza instalacja jest szybka i powtarzalna. Pompa nadaje się do odprowadzania ścieków z przepompowni przemysłowych oraz do tłoczenia wody procesowej zawierającej zanieczyszczenia włókniste. Brak czujnika wilgoci i czujnika obecności wody w oleju upraszcza budowę, a funkcja AUTOADAPT pozwala na automatyczne dostosowanie pracy do warunków instalacji.

Parametry pracy i zasilanie

Prędkość nominalna 2830 obr/min przy 2 biegunach i rozruchu bezpośrednim. Maksymalny przepływ to 11,9 l/s przy maksymalnej wysokości podnoszenia 9,5 m. Tolerancja charakterystyki zgodna z ISO9906:2012 3B2, dopuszczenie na tabliczce znamionowej LGA.

Zasilanie jednofazowe 1 x 230 V, 50 Hz, tolerancja napięcia +6/-10 %. Moc znamionowa silnika P2 1,1 kW, moc wejściowa P1 1,6 kW. Prąd znamionowy 7,4 A, prąd przy 3/4 obciążenia 5,8 A, przy 1/2 obciążenia 4,5 A, prąd rozruchowy 38 A, prąd jałowy 2,6 A. Współczynnik mocy cos phi 0,97 przy pełnym obciążeniu, 0,96 przy 3/4 i 0,89 przy 1/2. Sprawność silnika 67 % przy pełnym obciążeniu, 66 % przy 3/4 i 60 % przy 1/2.

Silnik jest wodoszczelny, całkowicie zamknięty, z klasą ochrony IP68 i klasą izolacji F. Kabel zasilający typu 07RN8-F o długości 10 m. Maksymalna liczba załączeń na godzinę to 30. Masa netto 50,9 kg.

Sterowanie i niezawodność

Pompa jest przygotowana do pracy ze sterowaniem prędkościowym, co pozwala utrzymać minimalne zużycie energii. Zalecany zakres pracy to 30 % do 100 % prędkości przy przepływie powyżej 1 m/s, aby ograniczyć ryzyko sedymentacji w rurociągach.

Konstrukcja bez czujnika wilgoci i bez czujnika wody w oleju upraszcza obsługę, a obecność AUTOADAPT wspiera stabilną pracę w zmiennych warunkach hydraulicznych. Uszczelnienie dwukierunkowe i powłoka kataphoretyczna zwiększają odporność na korozję i działanie agresywnych składników ścieków.
