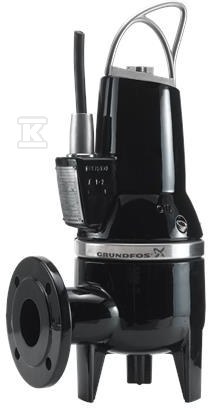

Pompa zatapialna normalnie ssąca ściekowa jednostopniowa SLV.65.65.22.2.50D.C 98624199

Pompa zatapialna do ścieków z wirnikiem SuperVortex

Pompa zatapialna normalnie ssąca, jednostopniowa, przeznaczona do pracy w zanurzeniu, do okresowej i ciągłej eksploatacji. Przeznaczona jest do tłoczenia ścieków komunalnych i przemysłowych, wód technologicznych oraz nieoczyszczonych ścieków surowych nie przepuszczonych przez sito. Wirnik typu SuperVortex zapewnia swobodny przepływ długich włókien i ciał stałych do 65 mm oraz pracę w ściekach o zawartości suchej masy do 5 %. Szybki montaż i demontaż z zespołu silnika umożliwia unikalny system mocowania na obejmie ze stali nierdzewnej, bez użycia specjalistycznych narzędzi. Połączenie z instalacją odbywa się na flanszy DIN.

Konstrukcja i materiały odporne na ścieki

Korpus pompy, wirnik oraz obudowa silnika wykonane są z żeliwa EN-GJL-250, co zapewnia odporność mechaniczną w warunkach pracy ze ściekami. Wirnik SuperVortex o wolnym przelocie 65 mm ogranicza zapychanie i utrzymuje stabilną wydajność przy obecności włókien i drobnych zanieczyszczeń. Uszczelnienie wału pierwszego stopnia SIC/SIC oraz drugiego stopnia CARBON/CERAMICS zwiększa trwałość przy pracy w środowisku agresywnym. System montażowy na obejmie ze stali nierdzewnej pozwala na szybkie odłączenie części hydraulicznej od silnika w celu przeglądu i serwisu. Przyłącza rurowo-flanszowe DIN, wejście DN 80 i wyjście DN 65, ciśnienie dopuszczalne PN 10. Masa netto urządzenia to 64 kg, a wymiary opakowania to 600 x 400 x 1025 mm przy objętości 0,246 m3.

Parametry pracy i zastosowania

Urządzenie osiąga maksymalny przepływ 12,5 l/s, co odpowiada ok. 45 m3/h, przy maksymalnym hydrostatycznym podnoszeniu 18 m. Prędkość obrotowa 2900 ob/min przy dwóch biegunach zapewnia bezpośredni rozruch. Przeznaczone jest do pracy w zanurzeniu na głębokości do 20 m, w temperaturze otoczenia do 40 °C. Przekaźnikowa ciecz robocza to dowolna lepka ciecz o temperaturze do 40 °C, krótkotrwale do 60 °C, gęstości ok. 998,2 kg/m3, pH w zakresie 4-10 i lepkości kinematycznej nie większej niż 1 mm2/s.

Zastosowania obejmują:

• przepompownie ścieków w miejskiej kanalizacji,
• instalacje na oczyszczalniach ścieków,
• odprowadzanie wód opadowych,
• przemysłowe obiekty wymagające odprowadzania wód procesowych i ścieków surowych.

Montaż pionowy, typ instalacji SUBMERGED, modelowy szereg B, bez możliwości pracy na sucho.

Wyposażenie elektryczne i ochrona

Silnik klatkowy o mocy nominalnej P2 2,2 kW, pobór mocy P1 2,9 kW, zasilanie 3 x 380-415 V, 50 Hz, dopuszczalne odchylenie napięcia +10/-10 %. Prąd nominalny 5,1-4,8 A, współczynnik mocy cos ? 0,88 przy pełnym obciążeniu, 0,83 przy 3/4 obciążenia i 0,74 przy 1/2 obciążenia. Sprawność silnika 85,1 % przy pełnym obciążeniu, 85,6 % przy 3/4 i 83,9 % przy 1/2. Rozruch bezpośredni DOL, maksymalna liczba uruchomień na godzinę 20. Ochrona silnika realizowana jest termowyłącznikami w każdej cewce. Klasa ochrony IP68 oraz klasa izolacji H według IEC zapewniają pracę w warunkach zalania. Kabel zasilający LYNIFLEX o długości 10 m.

Zgodność i warunki eksploatacji

Urządzenie spełnia wymagania oznaczenia CE oraz normy EN12050-1 dla pomp ściekowych. Tolerancje charakterystyk pracy wg ISO9906:2012 3B2. Chłodzenie silnika w wersji N, bez dodatkowego płaszcza chłodzącego. Maksymalna temperatura cieczy 40 °C w pracy ciągłej, temperatura otoczenia do 40 °C. Nie jest to wykonanie przeciwwybuchowe. Przeznaczone wyłącznie do instalacji zanurzonej, nie do pracy suchej.
