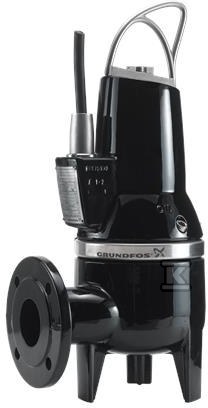

Pompa zatapialna normalnie ssąca ściekowa jednostopniowa SLV.65.65.30.2.50D.C 98624165

Pompa zatapialna do ścieków z wirnikiem SuperVortex do pracy ciągłej i okresowej

Rozwiązanie do odprowadzania nieoczyszczonych ścieków komunalnych i przemysłowych z niewielką zawartością ciał stałych. Jednostopniowa, normalnie ssąca konstrukcja zatapialna przeznaczona jest do montażu w studni lub zbiorniku w układzie mokrym, z pracą ciągłą lub okresową. Wirnik SuperVortex o wolnym przelocie 65 mm umożliwia przepompowywanie cieczy z zanieczyszczeniami do 5 % suchej masy bez zatykania się, a połączenie z kołnierzowym przyłączem DIN ułatwia szybkie podłączenie do instalacji.

Budowa i materiały

Korpus pompy, wirnik oraz obudowa silnika wykonane są z żeliwa EN-GJL-250, co zapewnia odporność mechaniczną w warunkach pracy ze ściekami. Wirnik typu SUPER VORTEX o maksymalnym rozmiarze cząstki 65 mm jest zoptymalizowany pod kątem efektywności przy przepływie z elementami stałymi. Uszczelnienie pierścieniowe wału to SIC/SIC, a uszczelnienie wtórne CARBON/CERAMICS.

Silnik 2-biegunowy o mocy znamionowej P2 3 kW i poborze P1 3,8 kW pracuje z prędkością 2909 1/min przy zasilaniu 3 x 380-415 V, 50 Hz, z tolerancją napięcia +10/-10 %. Klasa izolacji cieplnej H oraz klasa ochrony IP68 pozwalają na pracę w zanurzeniu. Standardowo pompa ma sensor wilgotności, kabel zasilający 10 m typu 07RN8-F oraz pasek mocujący ze stali nierdzewnej umożliwiający szybkie rozdzielenie silnika i części hydraulicznej bez narzędzi specjalnych. Masa netto to 92,6 kg.

Parametry pracy i zastosowanie

Maksymalny przepływ wynosi 12,5 l/s przy maksymalnej wysokości podnoszenia 22,3 m. Dopuszczalne maksymalne ciśnienie pracy to 6 bar, przy nominalnym ciśnieniu PN 10. Przyłącze tłoczne DN 65, ssawne 80 mm, zgodne z kołnierzem DIN. Maksymalna głębokość instalacji to 20 m, a maksymalna temperatura otoczenia 40 °C.

Silnik osiąga sprawność 85,6 % przy pełnym i 3/4 obciążeniu oraz 84,0 % przy obciążeniu średnim. Dopuszczalna liczba załączeń to 20 na godzinę, a rozruch jest bezpośredni. Charakterystyka pracy zgodna z ISO9906:2012 3B2. Znakowanie CE EN12050-1 potwierdza przeznaczenie do ścieków.

Instalacja i obsługa

Montaż w układzie zatapialnym, w studni mokrej, z instalacją na mokro. Kołnierzowe przyłącze DIN na wylocie DN 65 oraz króciec ssawny 80 mm pozwalają na szybkie połączenie z rurą tłoczną i ssawną. Pasek ze stali nierdzewnej umożliwia demontaż części hydraulicznej od silnika bez użycia specjalistycznych narzędzi, co skraca serwis. Brak płaszcza chłodzącego oznacza chłodzenie przez medium.

Urządzenie pracuje w środowisku ściekowym z maksymalnym udziałem materii stałej do 5 %. Zastosowanie uszczelnienia SIC/SIC oraz konstrukcji żeliwnej ogranicza ryzyko uszkodzeń mechanicznych. Klasa ochrony IP68 i kabel 10 m ułatwiają instalację w zbiornikach bez konieczności dodatkowych przedłużeń.
