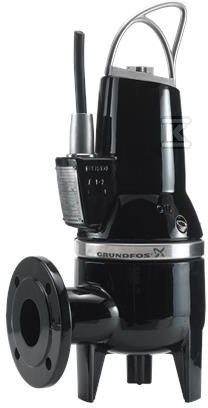

Pompa zatapialna normalnie ssąca ściekowa jednostopniowa SLV.65.80.22.2.50D.C 98625961

Pompa zatapialna do ścieków z wirnikiem SuperVortex do przepompowni i odprowadzania wód odpływowych

Jednostopniowa pompa zatapialna normalnie ssąca przeznaczona jest do pracy przerywanej i ciągłej w instalacjach zatapialnych, do tłoczenia ścieków, wód procesowych oraz niefiltrowanych surowych wód odpływowych. Konstrukcja z wirnikiem SuperVortex zapewnia swobodny przepływ długich włókien i ciał stałych do 65 mm, gdzie w ściekach występuje zawartość suchej masy do 5 %. Pompa pracuje w układach zatapialnych, zarówno w montażu tymczasowym, jak i stałym, w korycie kołowym lub w systemie automatycznego sprzęgania.

Budowa i materiały odporne na ścieki

Korpus pompy, górna część silnika oraz wirnik wykonane są z żeliwa EN-GJL-250, co daje odporność mechaniczną w warunkach stałego kontaktu z agresywnym środowiskiem ściekowym. Obudowa pompy i wirnik spełniają normę EN 5.1301 EN-GJL-250, a uszczelnienie główne to połączenie SIC/SIC. System montażowy z obejmą ze stali nierdzewnej pozwala na szybki demontaż bez narzędzi specjalnych, co ułatwia przegląd i czyszczenie. Klasa ochrony IP68 gwarantuje szczelność przy pracy zanurzonej, a kabel zasilający typu 07RN8-F o długości 10 m bez wtyczki umożliwia elastyczne podłączenie w studzience. Pompa nie posiada płaszcza chłodzącego i czujnika wody w oleju.

Zastosowanie i montaż w instalacjach zatapialnych

Urządzenie jest przeznaczone do instalacji pionowej w pozycji zatapialnej, z maksymalną głębokością montażu 7 m. Przyłącza ssawne i tłoczne DIN DN 80 z klasą ciśnieniową PN 10 pozwalają na bezpośrednie połączenie z rurami kanalizacyjnymi. Dopuszczalna temperatura otoczenia to 0 °C do 40 °C, a maksymalne ciśnienie pracy wynosi 6 bar. Zakres temperatury tłoczonego płynu to 0 °C do 40 °C, przy gęstości odniesienia 998,2 kg/m3 i temperaturze pracy 20 °C. Dzięki temu pompa sprawdza się w przepompowniach ścieków, podnoszeniu wód odpływowych.

Praca i parametry hydrauliczno-elektryczne

Hydraulika zapewnia wydajność nominalną 6,79 l/s przy wysokości podnoszenia 10,3 m, z maksymalnym przepływem 12,5 l/s i maksymalną wysokością manometryczną 19,5 m. Krzywa tolerancji zgodna z ISO9906:2012 3B2 potwierdza powtarzalność pracy. Napęd to silnik 2,2 kW mocy nominalnej P2 przy poborze 2,9 kW P1, zasilany w sieci 3 x 380-415 V 50 Hz z tolerancją napięcia +10/-10 %. Prąd nominalny wynosi 4,7 A, prędkość obrotowa 2900 obr/min, a sprawność silnika to 85,1 % przy pełnym obciążeniu i 85,6 % przy 3/4 obciążenia. Dopuszczalna liczba załączeń to 20 na godzinę. Zgodność z CE EN12050-1 potwierdza przeznaczenie do transportu ścieków. Masa netto to 65,1 kg, masa brutto 76,5 kg.
