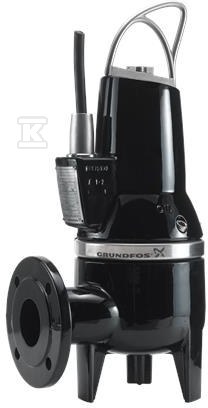

Pompa zatapialna normalnie ssąca ściekowa jednostopniowa SLV.65.80.40.2.51D.C 98624699

Pompa zatapialna do ścieków z wirnikiem SuperVortex do pracy zanurzonej

Pompa normalnie ssąca, jednostopniowa, przeznaczona do odprowadzania ścieków, wody procesowej i nieszczególnie oczyszczonych ścieków surowych. Sprawdzi się w instalacjach zanurzonych pracujących okresowo i w sposób ciągły. Wirnik SuperVortex zapewnia przepustowość dla długich włókien i ciał stałych do 65 mm oraz pracę w ściekach o zawartości suchej masy do 5 %. Konstrukcja umożliwia szybki demontaż zespołu pompowego od silnika bez użycia specjalistycznych narzędzi, co ułatwia przegląd i serwis w warunkach eksploatacyjnych.

Budowa, materiały i serwis

Korpus pompy i wirnik wykonano z żeliwa EN-GJL-250. Wirnik typu SUPER VORTEX zapewnia wolny przelot i ogranicza zapychanie przy obecności włókien. Uszczelnienie wału pierwszego stopnia to SIC/SIC. Złącze pompy z silnikiem realizowane jest unikalnym systemem zaciskowym ze stali nierdzewnej, który pozwala na szybkie rozłączenie jednostki do kontroli i czyszczenia.

Silnik w klasie szczelności IP68 i izolacji H pracuje w zakresie temperatury otoczenia 0 °C do 40 °C. Wbudowany wyłącznik termiczny chroni uzwojenia przed przegrzaniem. Zastosowano czujniki wilgoci, bez czujnika wody w oleju. Chłodzenie płaszczowe nie występuje. Przewód zasilający typu LYNIFLEX o długości 10 m dostarczany jest bez wtyczki.

Parametry hydrauliczne i instalacja

Urządzenie pracuje w cieczy o temperaturze 0 °C do 40 °C, przy gęstości odniesienia ok. 998,2 kg/m3. Przy znamionowym punkcie pracy uzyskuje przepływ 8,72 l/s przy wysokości podnoszenia 17,44 m, a maksymalny przepływ sięga 16,7 l/s. Dopuszczalne maksymalne ciśnienie pracy to 6 bar.

Połączenia hydrauliczne to króciec ssawny i tłoczny DN 80 w normie DIN, klasa ciśnieniowa PN 10. Maksymalna głębokość instalacji zanurzonej to 7 m. Zakres ramowy C22 oraz możliwość współpracy z automatycznym sprzęgłem ułatwiają montaż w studniach i komorach pompowych. Zgodność z CE EN12050-1 oraz tolerancja krzywej ISO9906:2012 3B2 potwierdzają parametry hydrauliczne.

Dane elektryczne i zabezpieczenia

Silnik 2-biegunowy o prędkości znamionowej 2930 obr/min. Moc użyteczna P2 wynosi 4 kW, pobór mocy P1 4,9 kW. Zasilanie 3 x 380-415 V, 50 Hz, tolerancja napięcia +10/-10 %. Prąd znamionowy 8,2 A, prąd rozruchowy 86 A, współczynnik mocy cos phi 0,88 przy obciążeniu znamionowym.

Sprawność silnika to 86,2 % przy pełnym obciążeniu, 85,3 % przy 3/4 obciążenia i 83,2 % przy 1/2 obciążenia. Metoda rozruchu SD, maksymalna liczba rozruchów na godzinę 20. Masa netto 117 kg, masa brutto 137 kg.
