LUMINA Klawisz kontrolny z symbolem Schody, biały WL6130

Klawisz kontrolny z symbolem Schody do serii Lumina w białym wykończeniu

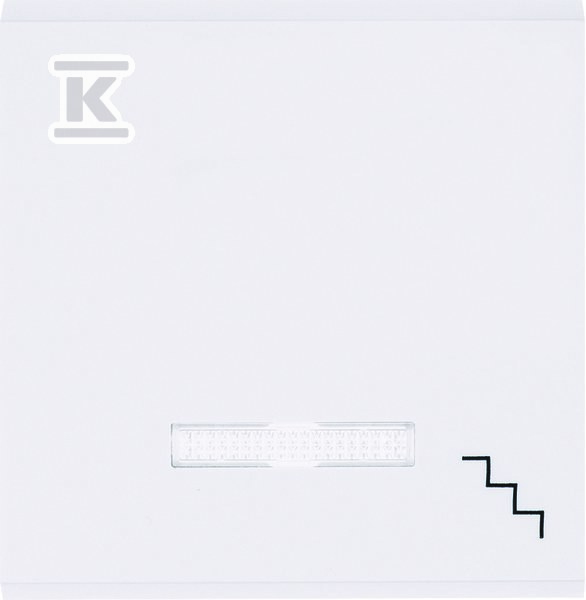

Klawisz kontrolny z nadrukowanym symbolem Schody przeznaczony jest do jednoznacznego oznaczania łączników na klatkach schodowych w ramach systemu Lumina. Wykonany z białego tworzywa sztucznego w odcieniu RAL 9016 z błyszczącą powierzchnią, posiada okienko kontrolki świetlnej umożliwiające podświetlenie symbolu. Element pasuje do jednego, uniwersalnego mechanizmu i współpracuje z ramkami z trzech linii wzorniczych: Lumina Soul, Lumina Intense i Lumina Passion.

Konstrukcja i materiały

Klawisz ma wymiary 55 mm szerokości, 55 mm wysokości i 18 mm głębokości, co odpowiada standardowi modułów 55 mm stosowanemu w osprzęcie instalacyjnym. Powierzchnia jest błyszcząca, barwiona w masie, z zabezpieczeniem w stanie surowym. Materiał to tworzywo sztuczne bezhalogenowe, co ogranicza emisję gazów w warunkach oddziaływania wysokiej temperatury.

Symbol Schody jest stałym nadrukiem, soczewka nie jest wymienna, a klawisz nie posiada miejsca na etykietę ani symbolu dotykowego „bez barier”. Stopień ochrony w standardowym montażu to IP20. W serii deklarowana jest możliwość podwyższenia bryzgoszczelności do IP44 przy zastosowaniu odpowiednich akcesoriów uszczelniających.

Kompatybilność i zastosowanie w instalacji

Element przeznaczony jest jako osłona łącznika/przycisku w instalacjach mieszkaniowych i użyteczności publicznej. Dzięki uniwersalnemu mocowaniu współpracuje z mechanizmami serii Lumina i może być stosowany z ramkami od 1- do 5-krotnymi montowanymi w poziomie i w pionie.

Seria oferuje szeroki asortyment od gniazd po mechanizmy do kontroli systemów elektrycznych, z opcją montażu natynkowego i podtynkowego. Klawisz kontrolny pozwala na czytelne oznaczenie obwodu schodowego, co ułatwia obsługę użytkownikowi końcowemu i przyspiesza identyfikację funkcji przez instalatora.

Montaż i parametry użytkowe

Model to przycisk wahadłowy pojedynczy z mocowaniem zaciskowym/śrubowym. W praktyce mechanizmy serii Lumina wyposażone są w samozaciski bezśrubowe, co skraca czas podłączenia. Deklarowana możliwość łączeniowa mechanizmu to 10 AX.

Ramka montażowa wykonana jest z blachy stalowej, co zapewnia stabilne osadzenie na nierównych powierzchniach. Każdy element serii pakowany jest indywidualnie w woreczek, co chroni powierzchnię w transporcie i na etapie składowania.

Produkt spełnia wymagania RoHS i jest zgodny z REACH - bez substancji SVHC.
