Miernik Modbus EVCS, 80A, 3-fazowy, do DLM, stacje ładowania, karta XVA246 XVA630

Miernik Modbus do stacji ładowania – precyzyjny pomiar i optymalizacja zużycia energii

Ten 3-fazowy miernik Modbus, o prądzie znamionowym 80A, został zaprojektowany specjalnie do zastosowań w stacjach ładowania pojazdów elektrycznych (EVCS). Umożliwia dokładny pomiar zużycia energii, co jest kluczowe dla dynamicznej modulacji ładowania i optymalizacji wykorzystania nadwyżek energii z instalacji fotowoltaicznych. Kompatybilny z systemem DLM (Demand Load Management) i wyposażony w kartę XVA246, stanowi niezawodne rozwiązanie zarówno dla instalatorów, jak i użytkowników końcowych.

Konstrukcja i zastosowanie

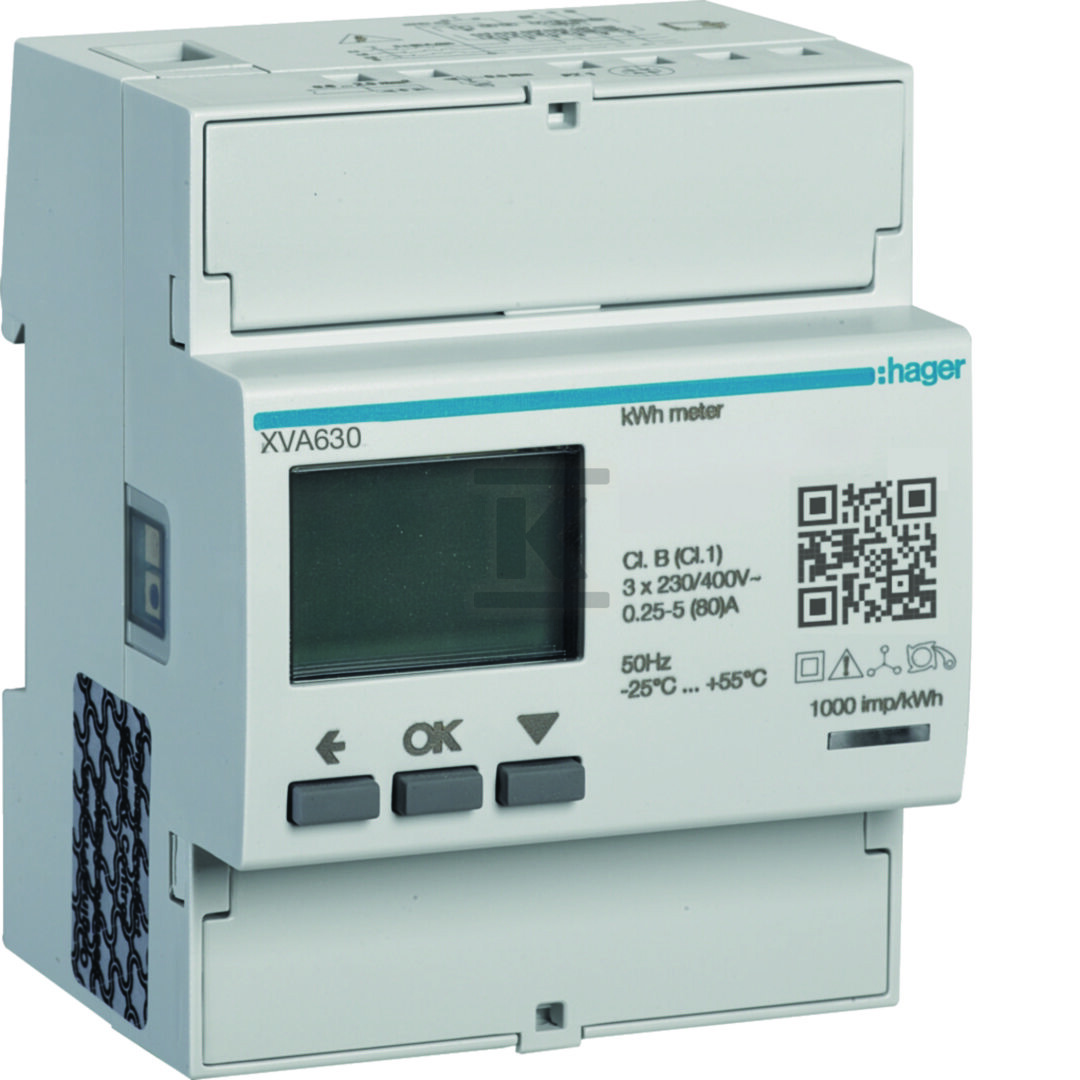

Miernik XVA630 montowany jest na szynie DIN, co zapewnia szybki i łatwy montaż w rozdzielnicy. Jego kompaktowe wymiary (92 mm wysokości, 72 mm szerokości i 60 mm głębokości) pozwalają na instalację nawet w ograniczonej przestrzeni. Urządzenie przeznaczone jest do bezpośredniego pomiaru energii elektrycznej w obwodach trójfazowych (3P+N), oferując precyzyjne dane dotyczące poboru mocy. Dzięki wyjściu impulsowemu optycznemu, możliwe jest zdalne odczytywanie danych i integracja z systemami monitoringu oraz zarządzania energią.

Zalety i korzyści

• Optymalizacja ładowania: Precyzyjny pomiar pozwala na dynamiczne dostosowanie mocy ładowania do aktualnych warunków, minimalizując koszty i obciążenie sieci.
• Integracja z PV: Idealny do systemów wykorzystujących nadwyżki energii z instalacji fotowoltaicznych – miernik umożliwia efektywne wykorzystanie własnej produkcji energii do ładowania pojazdów elektrycznych.
• Komunikacja Modbus: Standardowy interfejs Modbus zapewnia łatwą integrację z różnymi systemami sterowania i monitoringu budynku.
• Solidna konstrukcja: Obudowa o stopniu ochrony IP20 chroni urządzenie przed zakurzeniem, zapewniając niezawodną pracę w warunkach normalnego użytkowania.
• Szeroki zakres napięć: Miernik współpracuje z napięciami L-N w zakresie 92-276V oraz L-L w zakresie 160-480V, co zapewnia kompatybilność z różnymi instalacjami elektrycznymi.
• Bezpośredni pomiar: Eliminuje potrzebę stosowania zewnętrznych przekładników prądowych, upraszczając instalację i redukując koszty.
• Kalibracja: Urządzenie jest fabrycznie skalibrowane, co gwarantuje dokładność pomiarów od samego początku użytkowania.
• Wysoka dokładność: Klasa dokładności B zapewnia wiarygodne wyniki pomiarów energii czynnej i biernej.

Specyfikacja techniczna

Miernik XVA630 charakteryzuje się następującymi parametrami:

• Prąd znamionowy: 80 A
• Zakres częstotliwości: 45 - 65 Hz
• Wyjście impulsowe: Optyczne
• Stopień ochrony: IP20
• Sposób montażu: Adapter szyny DIN
• Przekrój przewodów: 33 - 33 mm2
• Temperatura pracy: -25 - 55 °C
• Pobór mocy: 2 VA

Urządzenie posiada również funkcję wykrywania strat energii oraz możliwość konfiguracji taryf (T1...T2 / T1...T8 Modbus). Jego uniwersalność sprawia, że doskonale sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących systemów ładowania pojazdów elektrycznych.
