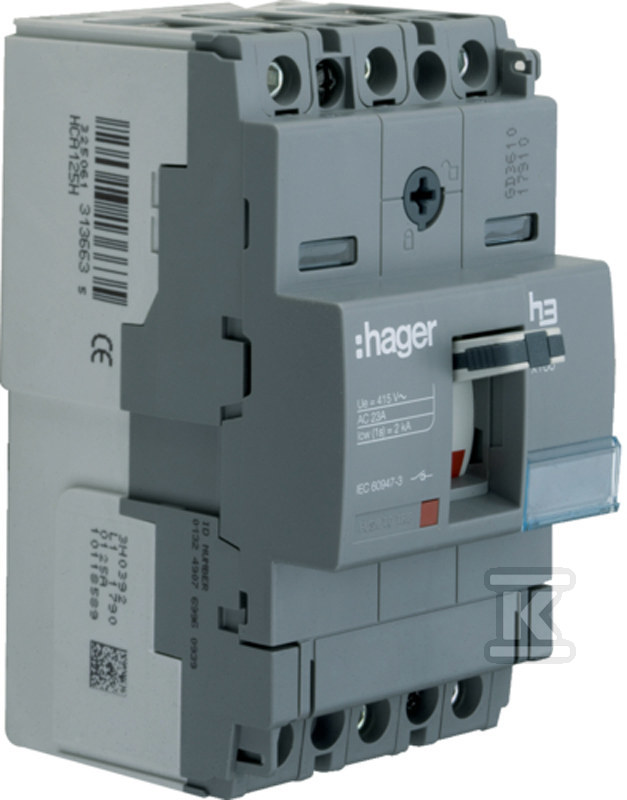

Rozłącznik obciążenia x160 3P 125A HCA125H
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Budowa urządzenia: Urządzenie mocowane na stałe
Do instalacji w tablicach rozdzielczych: tak
Do montażu czołowego centralnie: nie
Do montażu na płycie: tak
Do montażu pośredniego: nie
Do montażu tablicowego 4-otworowego: nie
Jako przełącznik nawrotny: nie
Jako rozłącznik bezpieczeństwa: nie
Jako rozłącznik główny: tak
Jako rozłącznik kompaktowy: tak
Jako rozłącznik remontowy: tak
Jako wyłącznik awaryjny: tak
Kolor elementu sterowniczego: Szary
Liczba biegunów: 3
Liczba łączników: 1
Liczba styków pomocniczych przełącznych: 0
Liczba styków pomocniczych rozwiernych: 0
Liczba styków pomocniczych zwiernych: 0
Maksymalne znamionowe napięcie pracy Ue AC: 690 V
Opcjonalny napęd silnikowy: nie
Opcjonalny wyzwalacz napięciowy: tak
Rodzaj elementu wykonawczego: Przełącznik
Rodzaj podłączenia styków głównych: Połączenie śrubowe
Stopień ochrony (IP) części czołowej: IP40
Stopień ochrony (IP) strony czołowej: IP40
Stopień ochrony (NEMA): Inne
Wbudowany napęd silnikowy: nie
Z mechanizmem ryglującym: tak
Zdolność łączeniowa przy 400 V: 82 kW
Znamionowa moc pracy dla AC-23, 400 V: 123 kW
Znamionowe napięcie pracy: 220 ... 690 V
Znamionowy prąd ciągły dla AC-21, 400 V: 125 A
Znamionowy prąd ciągły dla AC-23, 400 V: 125 A
Znamionowy prąd ciągły Iu: 125 A
Znamionowy wytrzymywany prąd krótkotrwały Icw: 2 kA
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
dł/szer/wys/waga/obj:0,13 m / 0,096 m / 0,075 m / 9,46 kg / 0,001 m3
Kod celny:85362090
Rozłącznik obciążenia x160 3P 125A HCA125H
Rozłącznik obciążenia x160 3P o znamionowym prądzie ciągłym Iu wynoszącym 125 A jest urządzeniem przeznaczonym do pracy w systemach dystrybucji energii elektrycznej. Jego główna funkcja to umożliwienie bezpiecznego odłączenia i załączenia obwodów pod napięciem, co ma kluczowe znaczenie dla konserwacji oraz zarządzania instalacjami elektrycznymi.Budowa tego rozłącznika została zaprojektowana tak, aby mógł być on montowany na stałe w tablicach rozdzielczych. Nie przewidziano możliwości montażu czołowego centralnie ani tablicowego 4-otworowego, co sugeruje specyfikę jego aplikacji i sposób integracji z innymi elementami systemu energetycznego.Urządzenie posiada trzy bieguny (3P), co odpowiada standardom stosowanym przy projektowaniu układów trójfazowych. Zostało również
